碳黑合成室用KF25法兰真空电极馈入组件

　　在碳黑材料气相合成的真空工艺场景中，真空腔体的电极馈入部件是保障腔室真空度、实现电力稳定传输的核心结构件，本次呈现的这款电极馈入组件，正是针对碳黑合成室的安装工况定向开发的适配结构。从实际应用场景来看，碳黑合成过程需要在稳定的低真空环境下完成高温裂解反应，腔室壁需要同时满足电极穿腔供电、真空边界密封、耐高温工况、长期运行无泄漏的多重要求，普通的穿腔电极无法匹配碳黑合成过程中附带的碳粉附着、温度波动、安装空间受限的现场条件，因此这款组件在结构设计阶段就针对性做了适配优化。

　　从结构功能特性来看，组件采用KF25标准快装法兰作为腔体侧的安装基准，法兰盘上预留的三个均布安装孔完全匹配KF系列真空法兰的通用安装尺寸，安装时无需对现有腔室壁做二次改孔加工，直接配合标准KF卡箍、中心支架与密封圈即可完成快速装配，能够有效压缩现场安装调试的周期。电极主体采用同轴式穿腔结构，内部导电芯体与外部金属壳体之间采用耐高温绝缘密封材料做隔离，既能够保证导电通路与腔体外壳之间的绝缘性能，也能在-20℃到180℃的工况温度区间内维持稳定的真空密封性能，避免腔室泄漏导致的真空度波动，影响碳黑合成的产品品质。

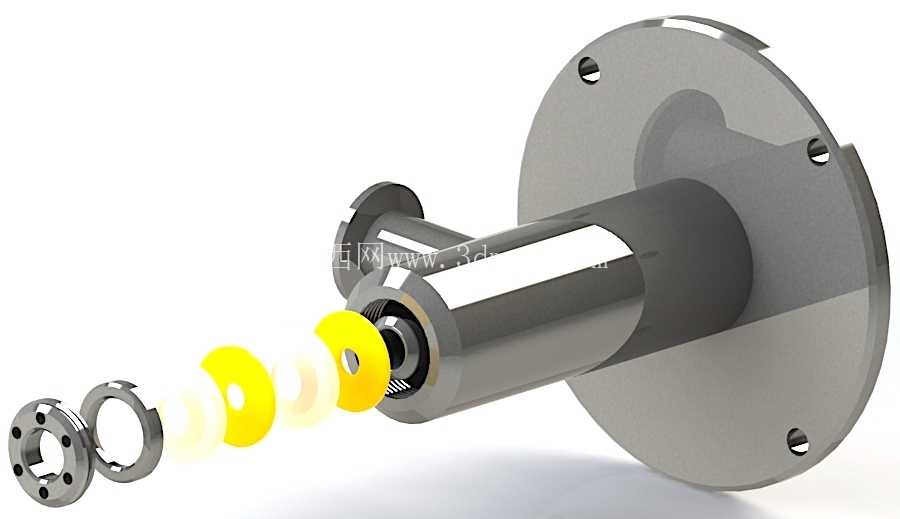

　　设计思路上，这款组件没有采用复杂的非标定制结构，而是优先选用通用真空标准件作为安装接口，核心的密封与绝缘结构做了模块化拆分：前端的锁紧压环、密封垫片、绝缘隔套都可以单独拆卸更换，当组件长期使用出现密封件老化、绝缘性能下降的情况时，不需要整体更换整个馈入组件，仅需更换对应损耗件即可恢复性能，大幅降低了设备的后期维护成本。考虑到碳黑合成过程中会有细微碳粉飘散附着在腔体壁面，组件的外露金属表面都做了光滑钝化处理，没有容易积灰的死角结构，日常维护时仅用无尘布擦拭即可清理表面附着的碳粉，避免碳粉堆积导致的电极爬电、绝缘失效问题。

　　从安装边界尺寸来看，组件的法兰盘外径为标准KF25法兰尺寸，穿腔主体的轴向长度经过优化，在满足绝缘距离要求的前提下尽可能压缩了轴向占用空间，安装后在腔室外侧的突出长度控制在合理范围内，不会和腔室周边布置的气路、冷却管路产生空间干涉；腔室内侧的电极伸出端预留了标准接线端子的安装位置，方便现场接线时快速连接供电线缆，不需要额外做接线端的适配加工。组件配套的锁紧螺母、定位垫片都做了防松设计，在设备运行产生小幅振动的工况下，也不会出现连接松动、密封错位的问题，能够长期维持稳定的密封与导电性能。

　　在实际选型适配过程中，这类真空电极馈入组件除了应用在碳黑合成室之外，也可以适配其他同规格KF接口的真空实验腔体、小型真空反应设备，只要工况的真空度要求、温度范围、供电参数在组件的额定范围内，都可以直接替换安装，不需要做额外的结构修改。建模过程中所有配合面的尺寸公差都按照真空设备的通用加工公差做了预留，法兰密封面的平面度、电极与法兰的同轴度都符合真空零部件的加工要求，按照模型导出的工程图加工生产，不需要二次调整尺寸即可满足实际装配要求。
