氨油过滤组件带外接管路接口结构

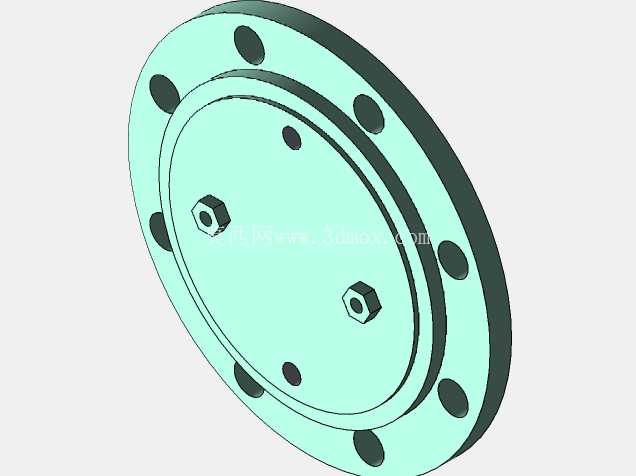

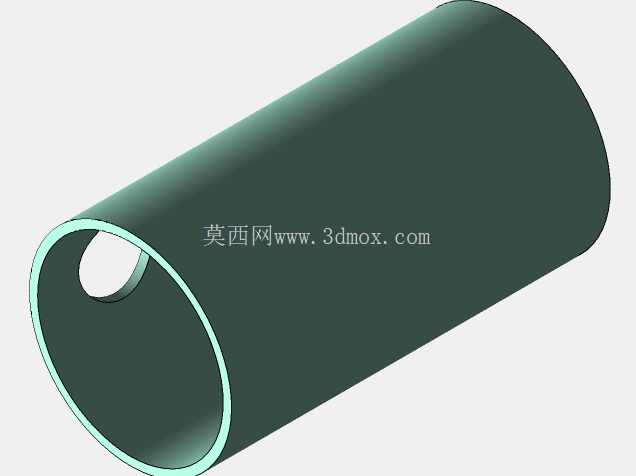

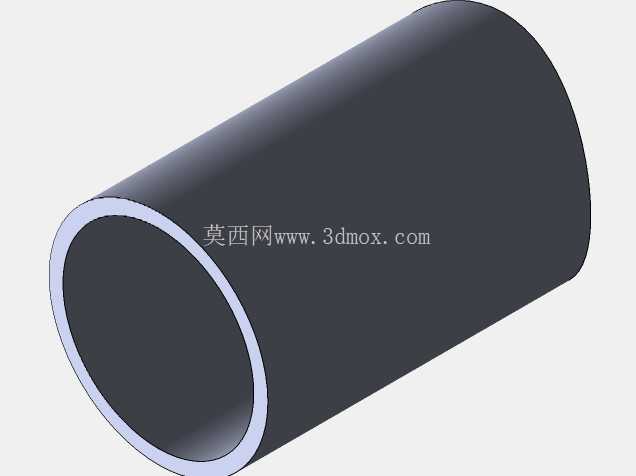

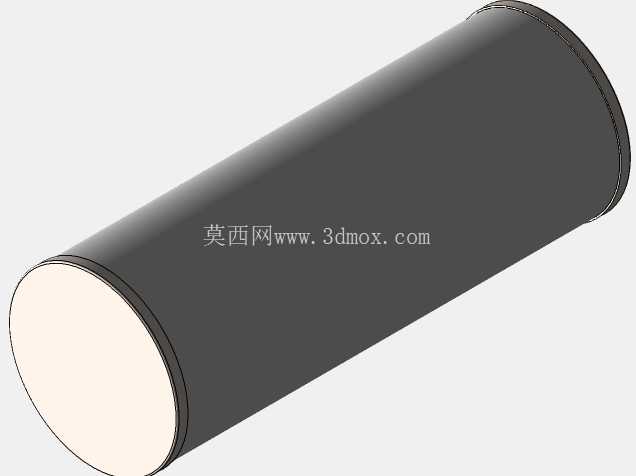

　　在氨制冷系统、工业润滑回路的流体输送环节，这类过滤组件承担着拦截流体中固体杂质、分离混溶油液的核心作用，避免硬质颗粒进入后续压缩机、阀组等精密部件造成配合面划伤、密封失效，也能减少油液在换热管壁附着降低换热效率。从结构设计来看，主体采用圆柱承压腔体结构，长径比经过流体阻力校核，既保证足够的滤芯容污空间，又控制流体流经时的压损在系统允许范围内，腔体一端采用法兰式快开压盖结构，压盖周向均匀布置紧固螺栓，无需完全拆卸管路即可打开腔体更换内部滤芯，压盖中心及周边预留不同通径的管路接口，分别对应进液、出液、排污、压差检测的功能需求，接口采用外螺纹加密封端面的结构，适配现场常用的金属管路焊接接头或高压软管连接，避免现场安装时额外加工转接件。

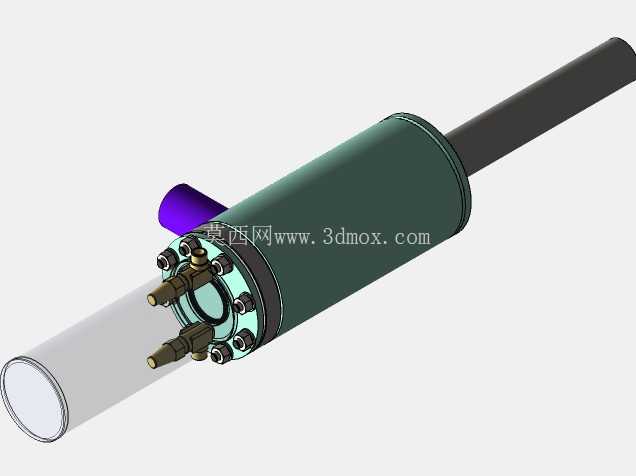

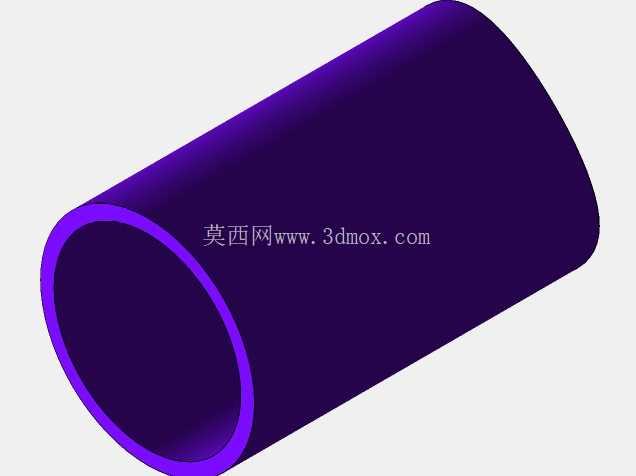

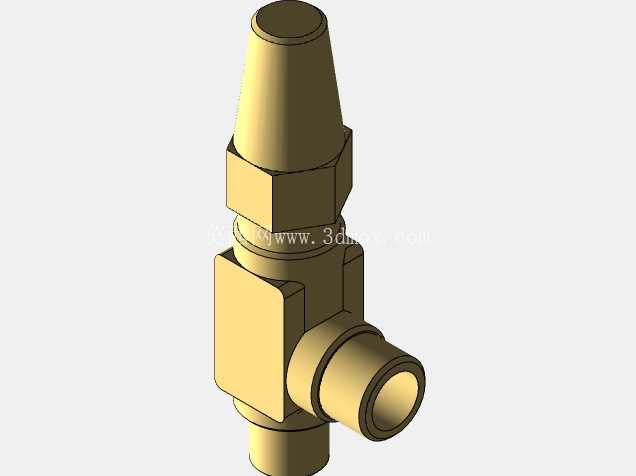

　　腔体侧面伸出的紫色旁通接口是设计中的实用细节，当滤芯堵塞导致进出口压差超过设定阈值时，旁通阀会自动开启让流体绕过滤芯，避免下游设备断流引发系统故障，旁通接口的通径经过流量匹配，全开时可满足系统额定流量的过流需求，不会产生额外节流。尾部延伸的长杆结构是滤芯定位与压紧部件，伸入腔体内部的一端直接顶在滤芯端盖中心，配合压盖侧的定位台阶将滤芯牢牢固定在腔体中心，避免流体高速冲刷时滤芯晃动偏移导致过滤短路，长杆伸出腔体的部分设置了密封锁紧结构，更换滤芯时只需松开锁紧螺母即可抽出压紧杆，操作空间需求小，适合安装在管路排布紧凑的制冷机房、设备夹层内。

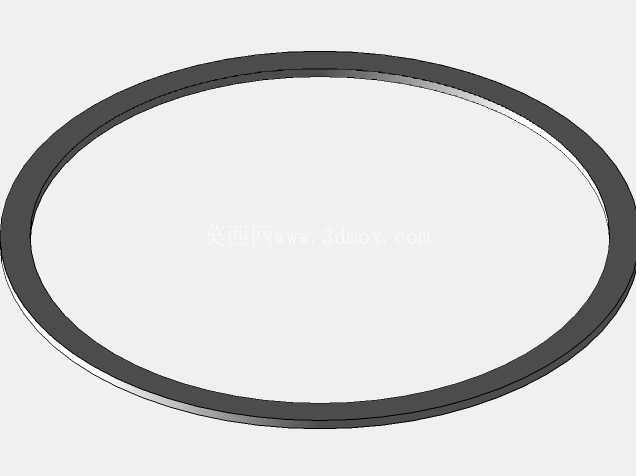

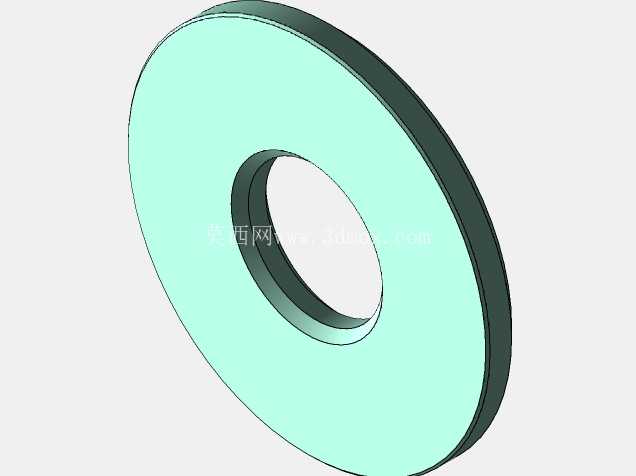

　　从安装边界来看，主体圆柱腔体的外径适配常规DN80管路的安装支架尺寸，压盖端的接口分布圆周直径控制在160mm以内，相邻接口之间预留了足够的扳手操作空间，无需使用特殊加长工具即可完成管路接头的拧紧作业，整体长度方向的尺寸经过优化，在保证滤芯有效过滤长度的前提下，缩短了尾部压紧杆的外伸长度，避免安装时与周边管线、结构梁产生干涉。建模过程中对各部件的配合公差做了对应设置，法兰压盖与腔体端面的密封槽尺寸适配常规O型圈规格，螺栓孔的位置度公差控制在0.1mm以内，保证实际加工时各部件可以顺利装配，不会出现螺栓无法穿入、密封面压合不严的问题。

　　流体通道的内壁做了圆角过渡处理，避免直角结构处产生涡流滞留区，减少杂质在腔体内壁的沉积，降低日常维护的清理难度。不同接口的通径根据功能做了区分，主进出液接口采用大通径设计满足额定流量过流，排污接口采用小通径结构，排污时可以借助腔体内的压力快速将沉积的杂质冲出，无需额外配置冲洗泵。这类过滤组件的应用场景覆盖氨制冷冷库、工业冷冻机组、大型设备的集中润滑系统，不同场景下只需更换对应精度的滤芯即可适配不同的过滤需求，腔体本身的承压等级可以满足中高压流体系统的使用要求，无需额外增加承压外壳。
