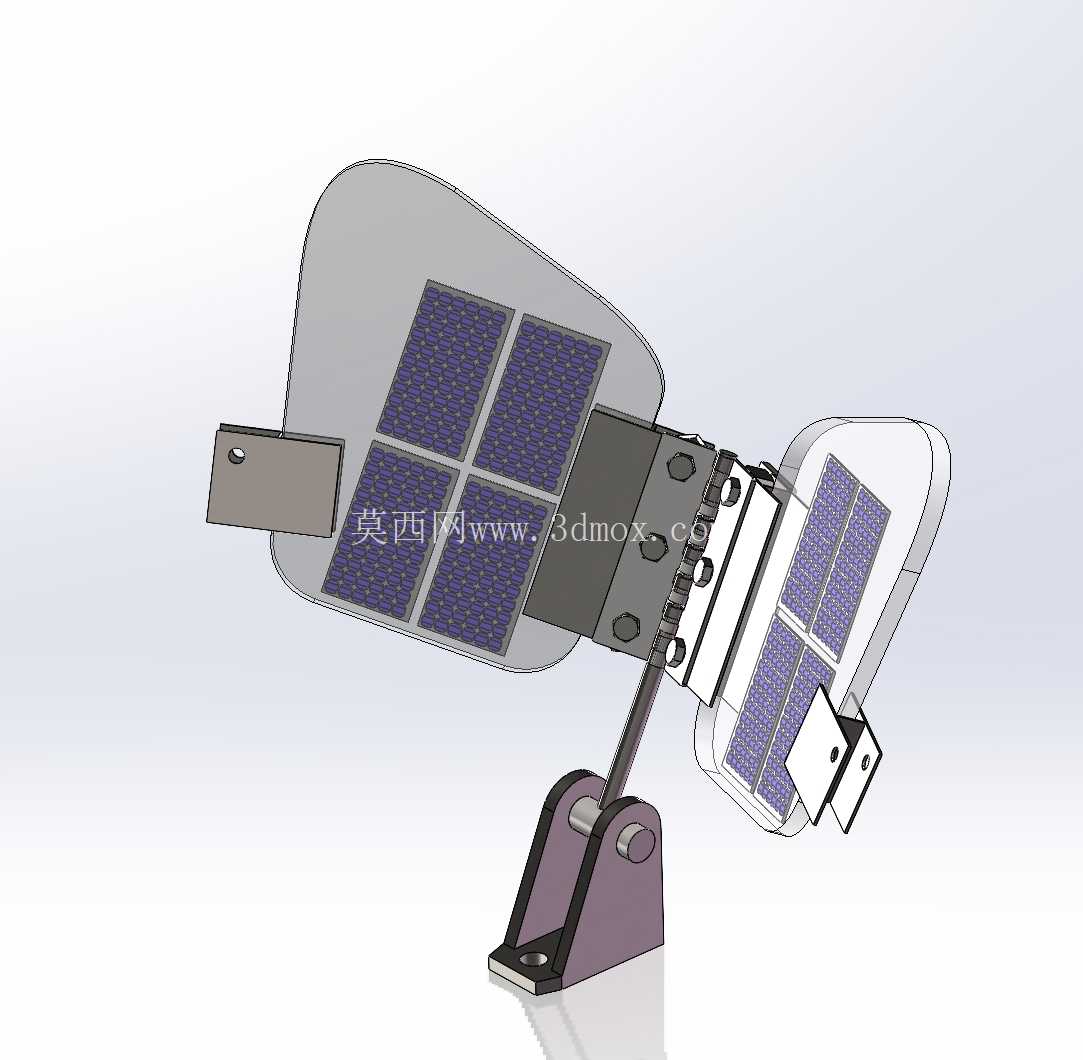

多晶硅光伏花瓣式太阳能发电组件结构

　　这款花瓣形态的光伏组件，是分布式离网发电场景下的小型供电单元子部件，主要适配户外低功耗监测设备、庭院景观照明、小型野外传感节点的供电需求，区别于常规大尺寸平面光伏板的规整形态，采用仿生花瓣的分瓣式布局，单组组件集成8片小型多晶硅太阳能电池板，可在有限的安装空间内最大化受光面积，同时兼顾不同方位角的光线接收效率，降低固定安装时对正南朝向的严苛要求。从结构设计逻辑来看，组件采用分体式铰接支撑结构，底部安装座预留两个标准安装孔位，可通过膨胀螺栓固定在混凝土基座、金属支架或者硬质平面上，支撑臂与底座之间采用销轴铰接结构，支持俯仰角度的无级调节，调节范围覆盖0到75度，可根据安装地的纬度调整最佳受光倾角，无需额外定制角度转接件。

　　两侧的花瓣式电池板单元与中间连接座同样采用铰接结构，可根据实际安装场景的遮挡情况调整展开角度，在强风环境下还可将两侧瓣体收拢至与中间主体贴合，降低迎风面积，提升极端天气下的结构抗风能力，收拢后整体厚度不超过80mm，也便于运输过程中的堆叠包装，减少运输过程中的磕碰损伤。电池板的固定采用嵌入式压边结构，每片多晶硅电池板通过四周的绝缘压条固定在瓣体框架内，压条与电池板之间预留0.5mm的缓冲间隙，可吸收高低温环境下不同材料的热胀冷缩变形量，避免电池片因应力集中出现隐裂。

　　瓣体框架采用轻量化工程塑料注塑成型，表面做哑光抗UV处理，可长期耐受户外紫外线照射，降低老化速率，框架内部预留走线槽，所有电池片的串接导线均隐藏在槽内，外部无裸露线缆，避免户外环境下线缆老化、鼠咬造成的电路故障。中间连接座位置集成旁路二极管模块，当某一片电池板被异物遮挡无法发电时，可自动旁路该串电池单元，避免热斑效应损坏整块组件，同时接线端采用标准MC4防水接头，防护等级达到IP67，可直接在雨天、高湿度环境下使用，无需额外做防水处理。从安装边界来看，组件完全展开时的横向最大尺寸为420mm，纵向最大尺寸为380mm，支撑臂竖直状态下总高度为320mm，安装底座的固定孔距为60mm，适配常规的小型光伏支架安装孔位，无需重新打孔改造。

　　实际应用中，该组件可单组使用为低功耗设备供电，也可多组组合拼接成小型光伏阵列，适配不同功率等级的离网供电系统，相较于同功率的常规平面光伏板，其仿生外形可更好融入庭院、景区、公园等景观场景，不会产生传统光伏板的突兀感，同时分瓣式的结构在局部出现损坏时，可单独更换对应的瓣体单元，无需整体更换组件，降低后期维护成本。设计过程中针对铰接位置的阻尼做了匹配调校，调整角度后可依靠铰接处的阻尼垫片保持姿态，无需额外的锁紧旋钮，简化操作步骤的同时也减少了外露的紧固件数量，降低雨水渗入造成铰接结构锈蚀的概率。电池板的排布采用四片一组的对称布局，两组瓣体的电池串接后统一汇入中间接线盒，输出电压适配常规12V储能蓄电池的充电要求，可直接搭配小型充放电控制器使用，无需额外的电压转换模块。
