Vigortronix EI30封装PCB电源变压器

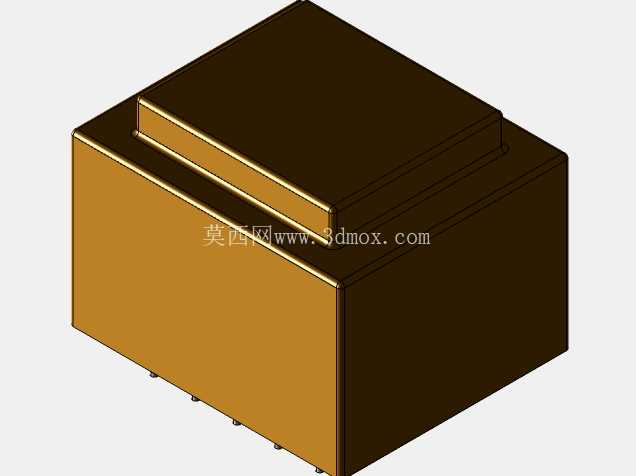

　　从结构设计来看，整体采用方型塑封外壳包裹内部绕组与铁芯，外壳做了阶梯式顶面设计，既可以增加外壳的结构强度，避免灌封或周转过程中外壳变形挤压内部绕组，也能在批量插件焊接时，通过顶面的台阶特征适配自动化插件设备的定位吸嘴，提升SMT或波峰焊工序的上料准确率。外壳底部预留了规整的直插式引脚，引脚排布严格对应PCB焊盘的标准网格间距，引脚伸出长度经过校准，既保证波峰焊时焊锡能够充分浸润引脚形成可靠焊点，也不会因为引脚过长导致焊后剪脚工序额外增加工时，同时引脚的位置度公差控制在插件工艺允许的范围内，避免出现插装偏位顶坏PCB焊盘的问题。这款PCB安装式封装变压器，核心适配小功率低压供电场景，常见于工控辅助电源板、小型智能终端供电模块、民用小家电控制板、工业传感器信号调理板等需要隔离变压的电路环节，主要承担交流输入电压转换、初次级电气隔离的功能，可将市电级交流输入转换为后端电路所需的低压交流信号，为后续整流、稳压电路提供适配的输入源，同时通过初次级绕组的物理隔离，阻断强电侧的干扰串入弱电控制回路，提升低压控制电路的抗扰能力与用电安全性。

　　设计过程中优先考虑了PCB安装的空间边界，整体外形为规整立方体，没有外凸的零散结构，在PCB布局时可以按照立方体的最大外轮廓预留安装空间，不需要额外预留避让结构，相邻器件可以紧贴其外壳侧边布局，有效提升PCB板面的空间利用率。外壳采用耐高温的绝缘工程塑料注塑成型，能够承受波峰焊时的瞬时高温，不会出现壳体融化变形的问题，同时塑料外壳的绝缘性能可以避免变压器与周边器件发生短接，也能降低绕组受潮、积尘导致的绝缘下降风险。

　　内部铁芯采用EI30标准规格的硅钢片叠压而成，叠片方向与绕组绕制方向匹配，尽可能降低铁芯的涡流损耗，绕组采用分层绕制工艺，初次级绕组之间设置绝缘隔离层，满足安规要求的电气间隙与爬电距离，绕组绕制完成后通过绝缘漆浸渍固化，再整体装入塑封外壳进行灌封固定，避免使用过程中因为振动导致绕组松动、引脚脱焊的问题。在实际选型应用时，需要注意其安装高度对整机内部空间的占用，若设备为薄型壳体结构，需要核对顶面到PCB板面的总高度是否在壳体的内部净空范围内，避免出现装配后顶盖挤压变压器的问题；同时其引脚的载流量匹配小功率供电的需求，选型时需要核对后端负载的总功率，不要超出变压器的额定负载范围，避免长期过载运行导致绕组过热，影响使用寿命。

　　对于结构设计人员来说，在做PCB布局时，除了预留本体的安装空间，还需要在变压器周边预留一定的散热空间，虽然小功率变压器发热量不大，但密闭空间内长期积热还是会加速绝缘层老化；另外在做整机安规设计时，要注意变压器初次级对应的PCB走线间距，配合变压器本身的隔离性能满足对应安规标准的要求。这款封装变压器的结构设计充分考虑了批量生产的工艺性，规整的外形适合编带包装，适配自动化插件生产线的作业要求，不需要额外定制特殊的上料治具，能够有效降低批量生产的加工成本，同时全封闭的外壳结构也让其可以适应多尘、轻度潮湿的工业应用场景，不需要额外增加防护外罩就能满足常规工业环境的使用要求。
