KF1000接线式大电流电源变压器结构

　　这款KF1000规格的接线式大电流器件，常被应用在工业控制板卡、低压配电辅助回路、大功率开关电源次级侧、工控设备电源输入段等场景中，承担300V电压等级下25A额定电流的通断与接线转接功能，不少做电源柜集成、工控设备二次回路设计的工程师，在选型时会优先考虑这类带固定安装支架的接线端子结构，毕竟它自带的绝缘防护挡板能直接规避相邻接线端的爬电风险，不用额外在PCB上做开槽隔离处理，能省不少板上空间。

　　从实际使用的角度看，这类器件的核心作用是完成大电流回路的导线与PCB板载线路的可靠连接，相比普通的插拔式接线端子，它的顶部带十字锁紧的压接结构，导线插入后通过顶部的压块锁紧，能承受更大的拉拔力，不会因为设备运输过程中的振动、长期工作中的热胀冷缩出现接线松脱的问题，25A的额定通流能力足够覆盖多数工控辅助回路、小功率动力回路的接线需求，300V的耐压等级也能满足民用、工业低压配电场景的绝缘要求。

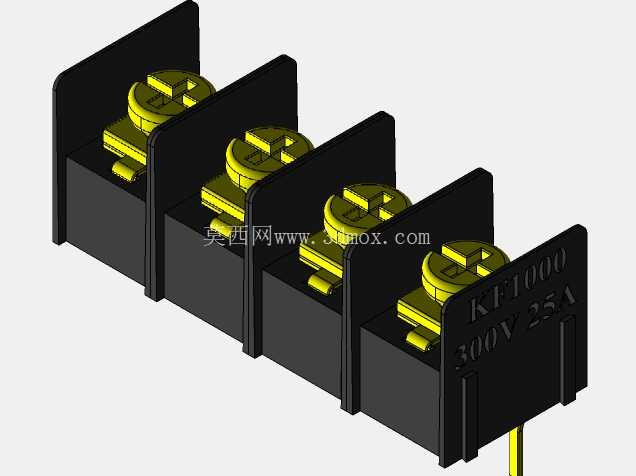

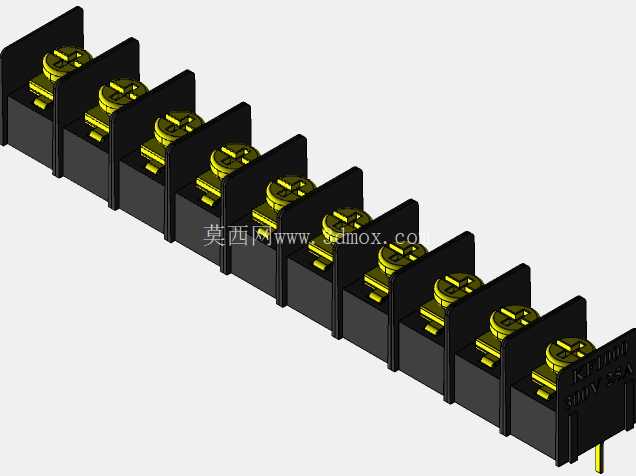

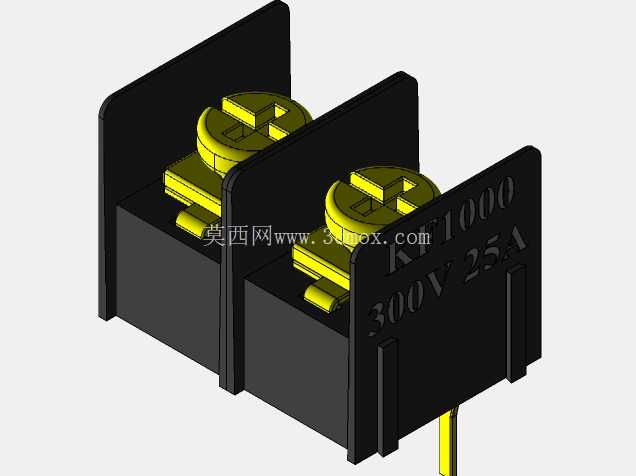

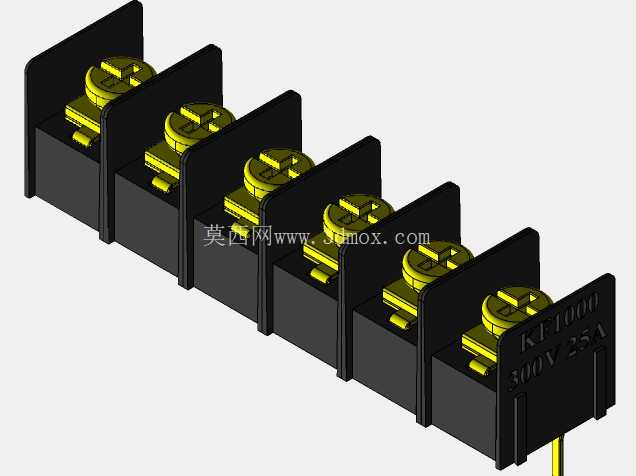

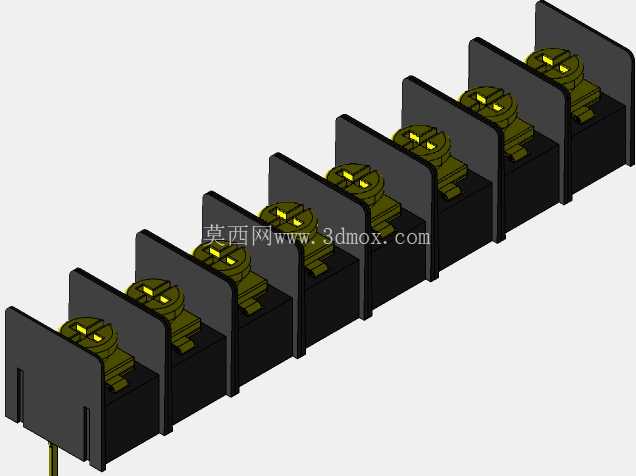

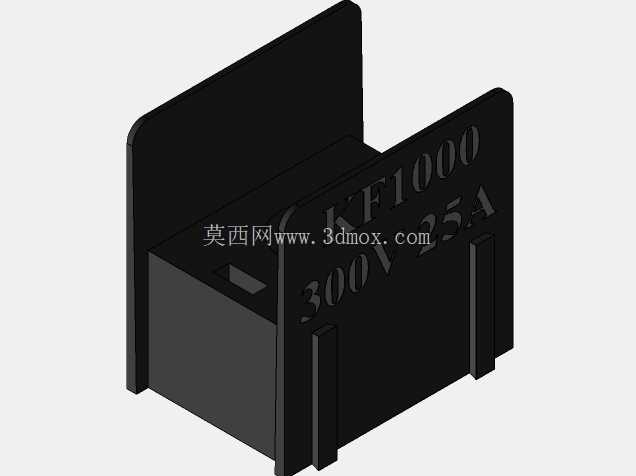

　　做这个三维结构的时候，首先要考虑的是安装边界的匹配问题，底部的直插引脚间距严格按照PCB通用的大电流端子焊盘间距设计，引脚直径对应常规2.0mm的焊盘孔径，保证过波峰焊的时候能顺利插装，不会出现插不进去或者焊盘间隙过大导致虚焊的问题。两侧的黑色绝缘挡板不是随便加的装饰结构，一方面是增加相邻端子之间的爬电距离，满足低压电器的安全规范要求，另一方面挡板上预留的卡扣结构，能在多端子并排安装的时候实现互相卡合，整排安装后不会出现单个端子歪斜的情况，提升批量焊接的良率。

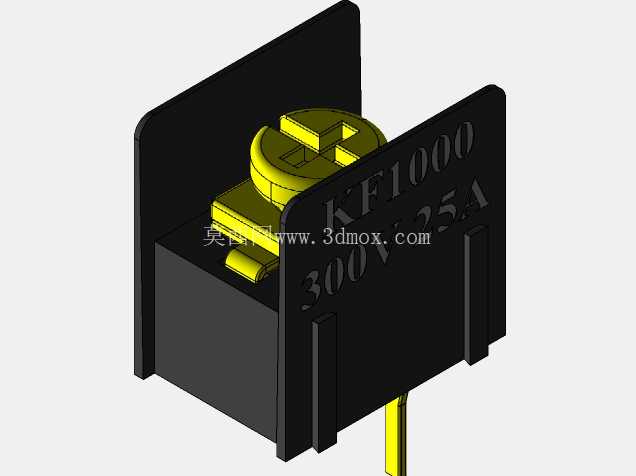

　　外形尺寸上，整体的高度控制在不超过板上其他功率器件的常规高度，不会因为端子过高导致设备内部的走线空间被挤占，顶部的锁紧螺丝位置做了下沉设计，用常规的十字螺丝刀就能操作，不用准备特殊规格的工具，接线的时候不用刻意倾斜螺丝刀就能完成锁紧操作，现场装配的效率能提升不少。器件侧面蚀刻的参数标识是直接做在本体结构上的，不是后期丝印的贴纸，长期在高温环境下工作也不会出现标识脱落、模糊的问题，后期设备维护的时候不用翻查图纸就能直接确认器件的额定参数，减少维护时的错判风险。

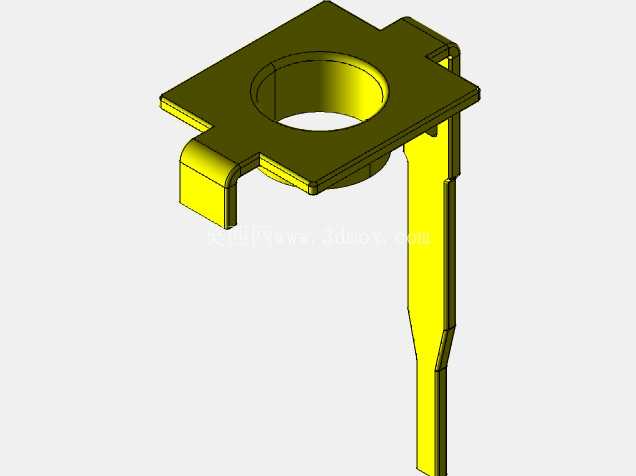

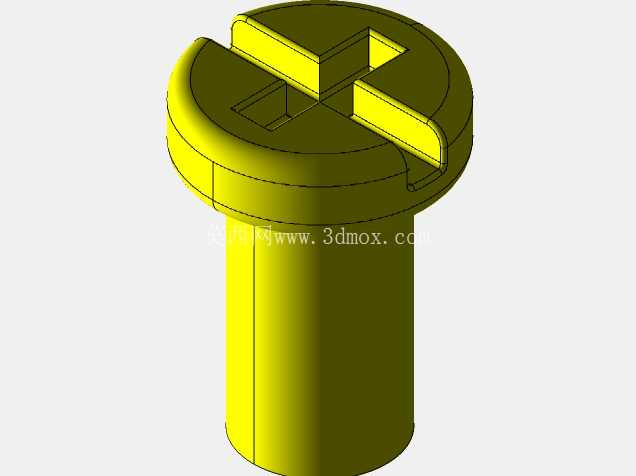

　　设计的时候还特意考虑了焊接后的应力问题，底部引脚的长度做了精准控制，伸出PCB背面的长度刚好满足焊锡浸润的要求，不会因为引脚过长导致背面焊盘之间的锡渣短路，也不会因为引脚过短导致焊接强度不足。本体底部和PCB接触的位置做了微小的凸点支撑，焊接的时候助焊剂的挥发气体能顺利排出，不会因为气体滞留导致本体底部和PCB之间残留助焊剂，长期使用后出现腐蚀PCB线路的问题。中间的黄色压接部件采用的是和黑色绝缘本体不同的材质建模，实际生产中这部分会用强度更高、耐温更好的绝缘材料，反复锁紧松开也不会出现滑牙、开裂的问题，能满足多次接线调试的使用需求。

　　在设备布局的时候，这类端子一般会布置在PCB板的边缘位置，方便外部线缆直接接入，不用在设备内部走过长的动力线，它的两侧挡板刚好能在板边缘形成一个防护结构，外部线缆的绝缘皮即使有轻微磨损，也不会直接碰到板上的其他带电线路，降低短路风险。不少做光伏辅助电源、充电桩内部控制回路、工业变频器接线端子排设计的工程师，都会参考这类结构的尺寸参数来做板上布局，毕竟它的安装尺寸已经经过了大量实际项目的验证，直接套用就能减少很多设计验证的工作量，不用再重新做爬电距离、通流能力的测试，能缩短整个项目的开发周期。
