明纬RS-15系列开关电源三维结构模型

　　在工业控制设备、小型自动化装置、低压配电辅助回路的设计选型环节，小功率开关电源的结构适配性往往是容易被忽略却直接影响装配效率的关键点，本次构建的明纬RS-15系列电源三维模型，完全还原实物的结构特征与安装边界，可直接嵌入各类设备的整体装配仿真流程中。从实际应用场景来看，该系列15W功率等级的开关电源，常被用于工控板卡供电、传感器回路供电、小型指示回路供电、嵌入式控制模块供电等场景，覆盖轻工自动化设备、小型检测仪器、商用智能终端、低压信号传输柜等多类安装环境，这类应用场景普遍对电源的安装空间占用、散热冗余、接线操作空间有明确要求，建模过程中也针对这些实际工程需求做了精准的结构还原。

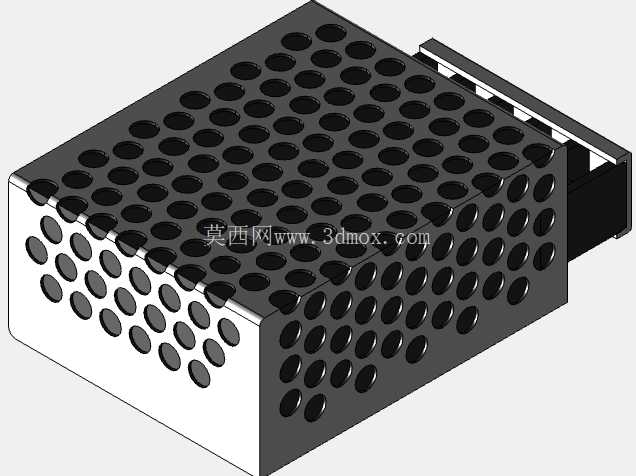

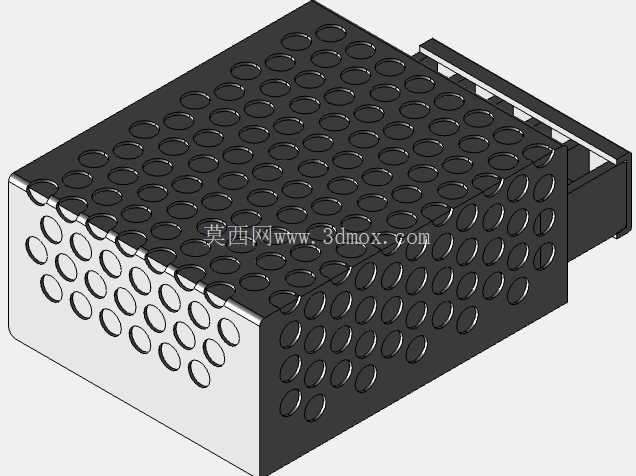

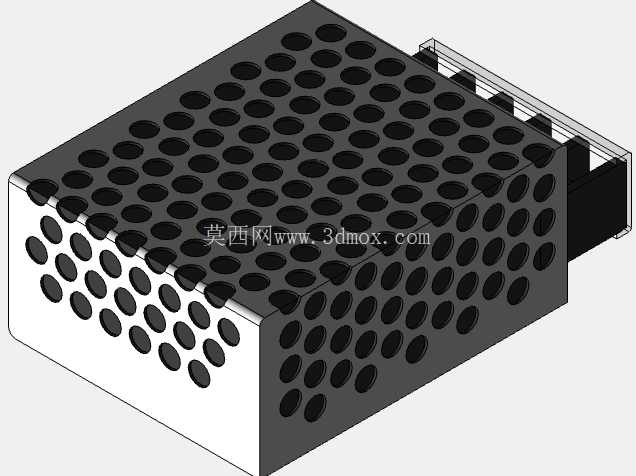

　　模型完整复现了产品的外壳结构：顶面与侧面采用阵列式圆形通风孔设计，孔位排布完全匹配实物的散热流道设计，在自然对流散热场景下，这种孔位布局可以让电源内部功率器件产生的热量顺着孔道形成稳定的上升气流，避免局部积热导致的元器件寿命衰减，建模时每个通风孔的孔径、孔间距、边缘倒角都做了1:1还原，不会出现简化模型导致的装配干涉或散热仿真偏差。外壳的上下壳体卡扣结构、端盖的接线端子让位槽也做了完整呈现，在做设备内部装配校验时，可以直接模拟电源的安装固定过程，核对接线端子与周边线槽、结构件的安全距离，避免实际生产中出现接线操作空间不足、端子与金属构件距离不足导致的安全隐患。

　　从安装边界来看，模型精准还原了产品的安装孔位尺寸、壳体外形轮廓、接线端子的突出高度，底部安装孔的孔距、孔径、沉台深度都与实物一致，设计人员在做设备安装板布局时，可以直接调用该模型完成孔位定位，不需要反复核对二维手册的尺寸参数，减少布局阶段的尺寸错漏风险。端盖部分的输入输出端子位置、端子标识区域的让位、状态指示灯的开孔位置也完全匹配实物，在做设备面板开孔、走线槽布局时，可以直接通过模型核对指示灯的可视角度、接线的弯折半径，确保装配完成后操作人员可以直观看到电源工作状态，接线端的线缆弯折不会超出允许的曲率范围。建模过程中针对电源的内部结构做了合理的简化呈现，外壳的壁厚、内部器件的占位轮廓都符合实物的实际尺寸，在做设备整体的热仿真、电磁兼容仿真时，该模型可以提供准确的结构占位，帮助设计人员评估电源周边的温度场分布、与周边敏感元器件的电磁距离是否符合规范。不同于通用的简化电源模型，该模型还原了外壳表面的纹理细节、端盖的安装螺丝位、壳体拼接处的止口结构，在做产品的外观渲染、装配工艺演示时，可以直接使用该模型输出高精度的视觉素材，不需要额外做结构补全。

　　在实际的工程设计流程中，很多设计人员容易忽略小功率电源的安装空间预留，要么预留的散热空间不足导致电源长期过热损坏，要么接线端的操作空间不足导致现场接线效率低下，甚至出现线缆压接不牢的隐患，通过精准的三维模型提前完成装配校验，可以在设计阶段就规避这类问题。该模型的壳体边角做了符合安规要求的圆角处理，没有尖锐的凸起结构，在设备内部安装时不会划伤周边的线缆绝缘层，建模时也还原了这一细节，避免简化模型的直角结构导致的布线干涉误判。接线端子的螺丝高度、压线范围的结构也做了对应还原，在核对线缆选型时，可以直接通过模型判断所选线径的线缆压接后，是否会与端盖或周边构件产生干涉。对于做小型集成化设备的设计人员来说，这类小功率电源的体积控制直接影响整机的紧凑程度，精准的三维模型可以帮助设计人员最大化利用设备内部的安装空间，在满足散热、接线、安规距离要求的前提下，缩小整机的外形尺寸，提升产品的空间利用率。
