Munch520型颗粒压粒机三维结构设计

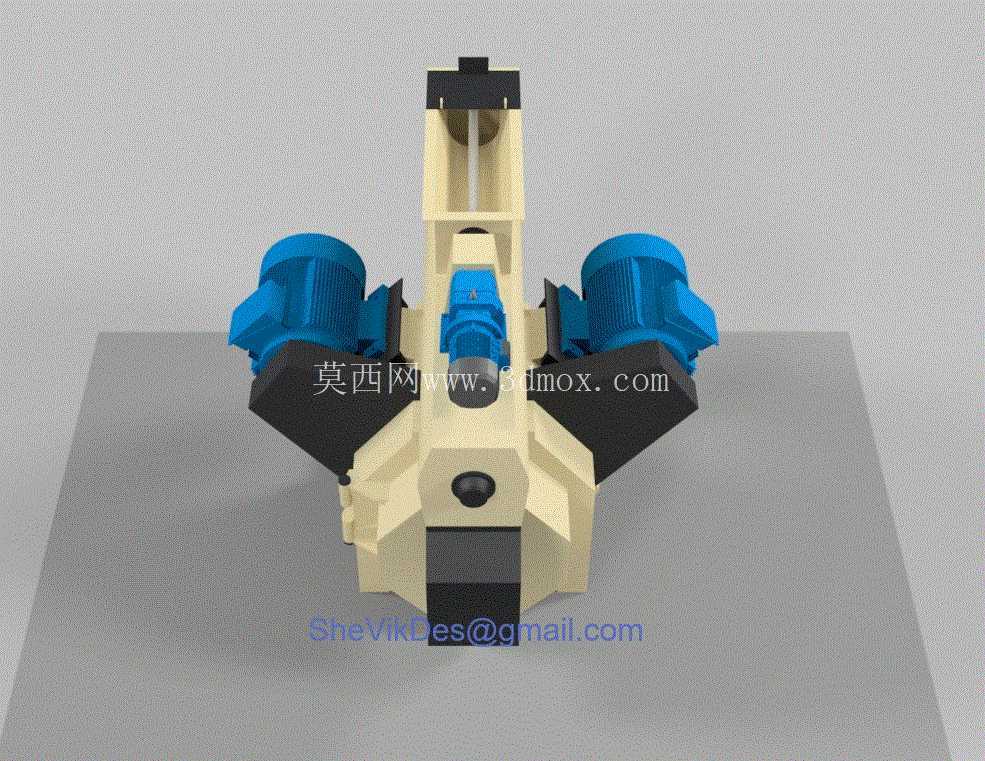

　　在饲料加工、生物质燃料制备、固体废弃物资源化处理的生产场景中，颗粒压制成型是核心工序环节，这类设备的运行稳定性、成型效率直接决定整条产线的产能与成品合格率。本次呈现的Munch520型压粒机结构，针对中小型颗粒加工厂的连续生产需求设计，整体采用对称式双动力输入布局，两侧布置的驱动单元通过独立传动链路向核心压制腔体输出扭矩，避免单电机驱动带来的偏载磨损问题，同时也能在单路传动出现故障时预留应急处置的操作空间，减少非计划停机带来的生产损失。

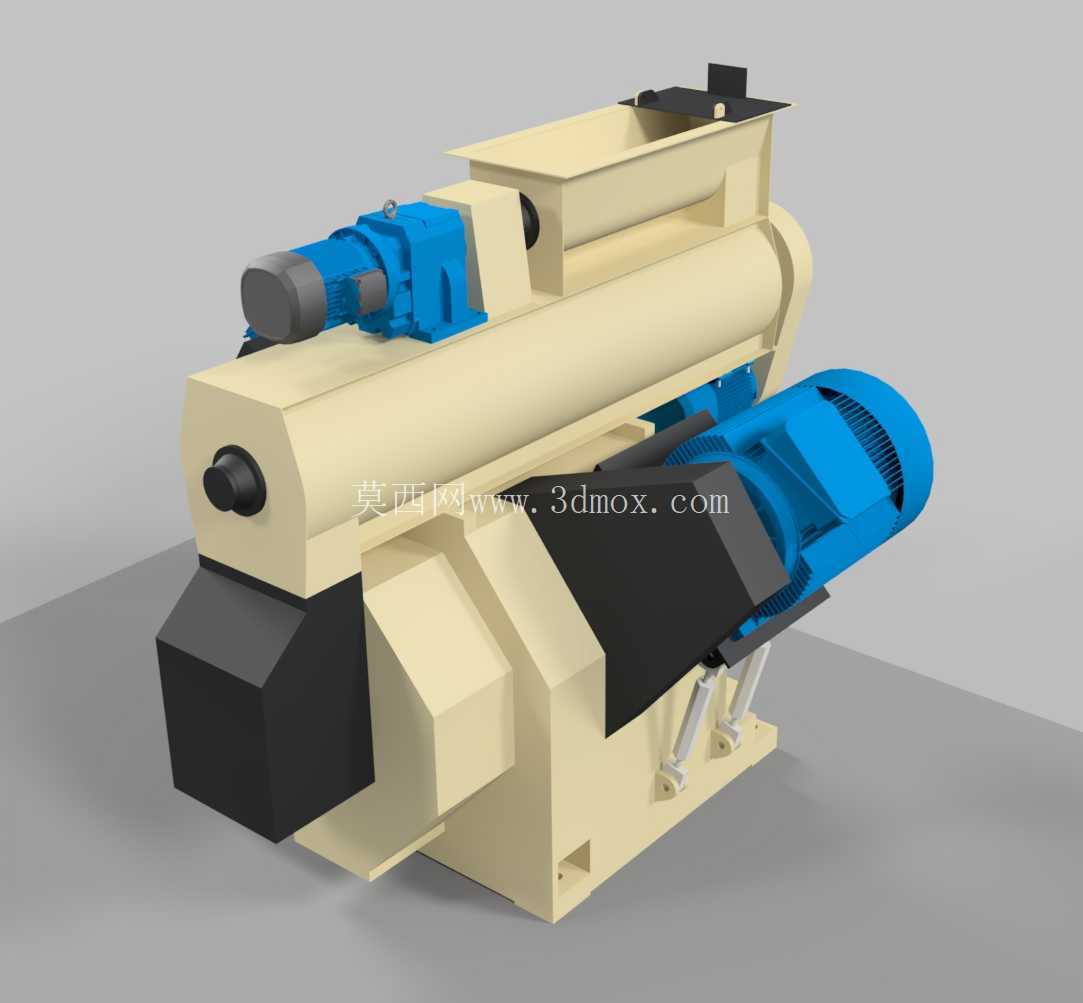

　　从结构设计逻辑来看，设备核心压制区域采用居中立式布置，进料通道沿设备顶部垂直向下延伸至压辊与环模的配合区间，原料依靠自重与拨料结构的引导均匀进入压制间隙，无需额外增设强制进料的绞龙机构，简化了上部结构的复杂度，也降低了进料段的堵料风险。两侧的驱动电机通过斜向布置的传动箱体与压辊总成连接，传动链路的倾角经过反复校核，既保证齿轮啮合的重合度满足重载传动要求，也能让设备整体的占地面积控制在合理区间，适配中小型加工厂车间内紧凑的设备排布需求，无需为单台设备预留过大的安装空位。

　　设备的外形轮廓在设计时充分考虑了车间内的操作与维护边界，整机最大宽度集中在两侧电机的外端位置，安装时需要在电机外侧预留至少单人通行的维护空间，用于日常的电机接线检查、传动带张紧度调整、轴承润滑脂加注等常规维保操作；设备正面预留了观察与检修开口，对应核心压制腔体的易损件更换位置，日常更换压辊、环模这类损耗件时，无需拆解设备主体框架，仅需打开正面的快拆护板即可完成操作，大幅缩短易损件更换的停机时间。设备底部的安装基座采用一体化铸造的承力结构，安装时需要与预埋的地脚螺栓可靠固定，基座上的定位孔位置经过同轴度校核，能保证设备满负荷运行时的振动幅度控制在允许范围内，避免长期振动导致的紧固件松动、传动部件异常磨损问题。

　　功能特性层面，该机型针对颗粒原料的多变特性做了适配设计，压辊与环模之间的间隙可以通过侧边的调节机构做精细化调整，适配不同粒径、不同原料含水率的压制需求——当加工粗纤维含量较高的生物质原料时，适当放大间隙可以减少压辊的磨损速率；当加工配合饲料这类对成型密度要求较高的原料时，缩小间隙可以提升颗粒的压实度，保证成品颗粒的耐碎性满足储运要求。设备顶部的进料口做了扩口式设计，能与上游的原料缓存料仓出料口直接对接，无需额外做变径连接，减少进料环节的漏料、积料问题；设备下部的出料通道沿斜向布置，压制完成的颗粒成品依靠自重滑落至下游的输送设备，出料通道内壁做了光滑过渡处理，避免颗粒在通道内残留堵料。

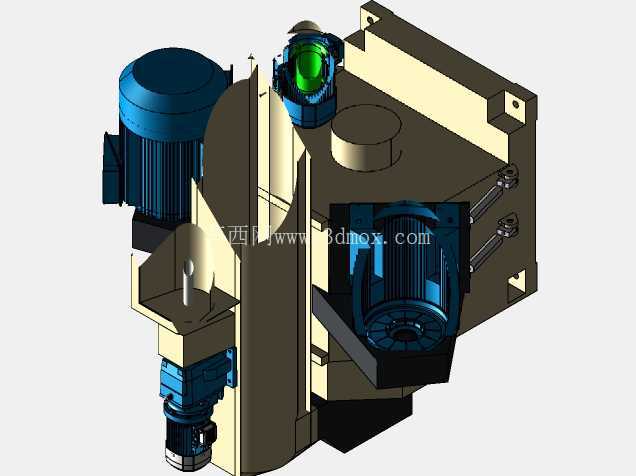

　　从建模细节来看，整个结构的装配关系完全按照实际设备的装配逻辑搭建，所有紧固件的位置、传动部件的配合间隙、护板的安装卡扣结构都做了还原，结构设计从业者可以直接参考该模型的布局逻辑，做同类型压粒设备的改型设计，比如调整驱动单元的功率参数、放大压制腔体的尺寸来适配更大产能需求，或是增加调质器接口来适配需要原料熟化的饲料加工场景。需要注意的是，该模型呈现的是设备的主体机械结构，实际应用中还需要配套对应的电气控制单元、过载保护机构、润滑系统来实现完整的设备功能，建模时可以根据实际项目需求在现有主体结构基础上做拓展设计，保证各附加部件与主体结构的安装接口匹配，避免出现安装干涉问题。
