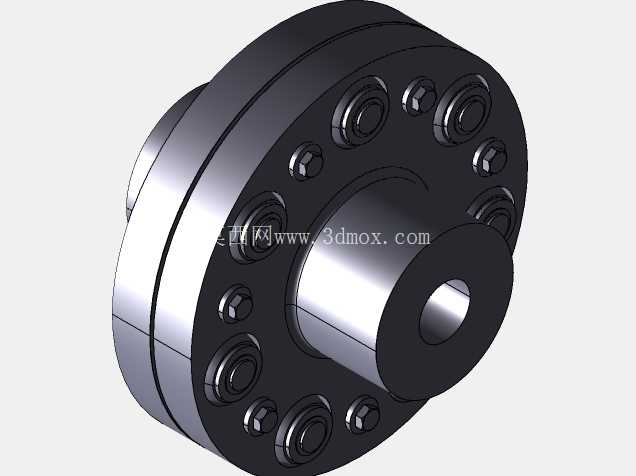

弹性柱销联轴器结构三维设计

　　做传动结构设计的工程师都清楚，轴系连接部件的选型直接决定整套传动链路的运行稳定性，这款柱销式联轴器的三维结构，完全围绕中低速重载传动场景的实际需求搭建，没有冗余的装饰性结构，每一处几何特征都对应实际装配与运行的功能要求。从实际应用场景来看，这类联轴器广泛覆盖冶金输送线辊道驱动、中小型减速机输出端连接、水泵机组轴系对接、风机传动组连接等工况，这些场景普遍存在两轴安装时存在微量同轴度偏差、运行中存在小幅冲击载荷的特点，刚性联轴器无法适配这类偏差，容易在运行中产生附加弯矩，加剧轴承磨损，而这款结构通过沿圆周均布的柱销组件，能够补偿两轴间的径向、角向以及轴向微量偏移，避免附加载荷传递到两端的支撑轴承上。

　　从结构设计思路来看，两个半联轴体分别加工有与轴配合的中心通孔，孔侧设置紧定螺钉位，用于安装时实现轴与半联轴体的周向固定，防止运行中出现相对打滑；两个半联轴体的对接端面上，沿圆周方向均匀排布多组柱销安装孔，柱销穿入孔内后两端通过锁紧螺母固定，柱销与孔之间预留有微量间隙，既可以保证扭矩的可靠传递，又能在两轴出现偏移时通过柱销的微量形变补偿偏差，同时柱销本身具备一定的弹性阻尼特性，能够吸收传动过程中的小幅振动，降低传动链路的共振风险。

　　在外形尺寸与安装边界的设计上，半联轴体的轮毂长度根据适配轴径的常规受力要求设定，保证轴孔配合面有足够的接触长度，避免应力集中导致的轴头剪切失效；法兰盘的外径根据额定传递扭矩的大小核算，柱销的分布圆直径经过受力验算，保证每个柱销承受的剪切力在材料许用应力范围内，不会出现运行中断销的故障；整体安装时不需要额外的复杂工装，只需要将两个半联轴体分别固定在待连接的两个轴端，对齐柱销孔后穿入柱销、锁紧两端螺母即可完成装配，后期维护时只需要检查柱销的磨损情况，更换受损柱销不需要完全拆解两端的轴系部件，大幅降低现场维护的工作量。

　　结构细节上，半联轴体的所有棱边都做了倒角处理，避免装配过程中划伤操作人员，同时也减少应力集中点，提升部件的疲劳强度；柱销端部的螺母采用防松设计，适配正反转频繁切换的传动工况，避免运行中螺母松动脱落引发设备故障；中心轴孔的公差按照过渡配合设计，既保证装配时的同轴度精度，又不会因为过盈量过大导致装配难度提升。很多刚入行的工程师做联轴器选型时，往往只关注额定扭矩参数，忽略安装空间的边界限制，这款三维结构完整还原了实际部件的所有安装尺寸，包括法兰外径、轮毂伸出长度、柱销端部的突出高度，设计人员在做整体设备布局时，可以直接调用模型核对安装空间，避免出现现场安装时部件与周边护罩、机架发生干涉的问题。另外，这类柱销联轴器相比膜片联轴器，对安装精度的要求更低，更适合工矿环境相对复杂、安装调试精度有限的现场场景，相比刚性凸缘联轴器，又具备偏差补偿和减振的能力，在中小功率的传动场景中具备很高的性价比，建模过程中所有配合面的公差、安装孔的位置度都按照实际加工要求设定，完全可以直接用于后续的工程图输出、加工工艺编制，不需要额外做结构修正。
