刚性凸缘螺栓联接联轴器结构设计

　　在常规工业传动系统的轴系对接场景中，这类刚性凸缘螺栓联接的联轴器是应用覆盖范围极广的基础传动部件，主要用于两根同轴线布置的传动轴之间的刚性联接，实现工作端与动力输出端之间的扭矩同步传递，不存在传动间隙与角度补偿空间，对安装时的两轴同轴度公差要求较高，适合载荷平稳、无频繁冲击换向的传动工况，比如常规输送机驱动端、中小型泵组动力对接、普通机床进给轴传动等场景都能见到这类结构的应用。

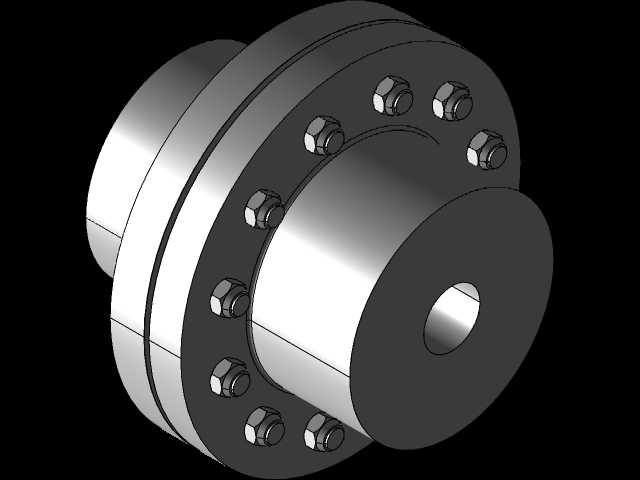

　　从结构设计逻辑来看，该联轴器采用两个带止口配合的凸缘盘分别与两侧轴端完成周向与轴向固定，一侧凸缘加工有凸台止口，另一侧加工对应尺寸的凹槽，装配时止口嵌入凹槽完成径向定位，从根源上降低两轴对接后的径向偏移量，保证轴系运转时的同轴度。两个凸缘盘沿圆周方向均匀布置多组六角头螺栓与配套螺母，通过螺栓预紧力让两个凸缘盘的结合面产生足够的正压力，依靠结合面摩擦力与螺栓杆的抗剪切能力共同传递工作扭矩，螺栓数量与公称直径的匹配经过扭矩载荷核算，沿圆周均匀分布的布置方式能让每个螺栓承受的载荷趋于一致，避免局部螺栓过载断裂的风险。

　　轴孔部分采用通孔设计，可根据对接轴的直径调整配合公差，通常选用过渡配合保证轴与毂的周向固定无相对滑动，部分重载应用场景可在轴孔位置加装平键进一步提升周向传扭能力，避免长期运转后轴与毂之间出现微动磨损。凸缘盘的外圆与端面加工精度直接影响整体动平衡表现，对于额定转速较高的应用场景，凸缘盘的端面跳动与外圆圆跳动公差需要控制在IT7级以内，螺栓装配时需要按对角线顺序分次拧紧，保证每个螺栓的预紧力偏差控制在合理范围内，避免装配后凸缘盘结合面出现局部间隙，导致运转时产生附加振动。

　　安装边界方面，这类联轴器的轴向安装尺寸由两个凸缘盘的毂部长度与结合面贴合后的总厚度决定，选型时需要核算轴端的伸出长度，保证轴端插入轴孔后不会出现顶死或者配合长度不足的问题；径向安装空间需要预留出螺栓拧紧操作的扳手空间，也就是凸缘盘外圆到周边设备壳体的距离要大于螺栓头部外接圆半径加上扳手操作的最小空间，避免现场装配时无法完成螺栓拧紧作业。由于是刚性联接结构，这类联轴器不具备补偿两轴相对偏移的能力，安装时需要先调整两侧轴的径向位移与角向位移，保证径向偏移量不超过0.03mm，角向偏移不超过0.05mm/100mm，否则运转时会在轴、轴承以及联轴器本身产生附加的交变载荷，加速部件的疲劳损坏。

　　从实际使用的维护角度来看，这类结构的联轴器没有易损的弹性元件，正常润滑工况下的使用寿命远高于弹性联轴器，日常巡检只需要定期检查螺栓的预紧力是否出现衰减，观察结合面是否有相对滑移的痕迹即可，维护成本极低。但在存在冲击载荷、频繁正反转的工况下不建议选用这类刚性结构，冲击载荷会直接作用在螺栓与轴上，容易出现螺栓断裂或者轴颈疲劳开裂的问题，这类场景下需要搭配具备缓冲能力的弹性联轴器使用。建模过程中需要重点关注止口配合的公差带选择、螺栓孔的位置度公差、轴孔与凸缘端面的垂直度公差，这些几何公差直接决定了联轴器装配后的实际运转表现，很多新手建模时容易忽略位置度的标注，导致加工出来的零件装配时螺栓无法顺利穿入，或者装配后同轴度超差引发振动问题。另外凸缘盘的毂部长度设计需要匹配轴径的大小，通常毂部长度取轴径的1.2-1.5倍，保证足够的配合接触面积，避免轴与毂之间出现应力集中导致的毂部胀裂。
