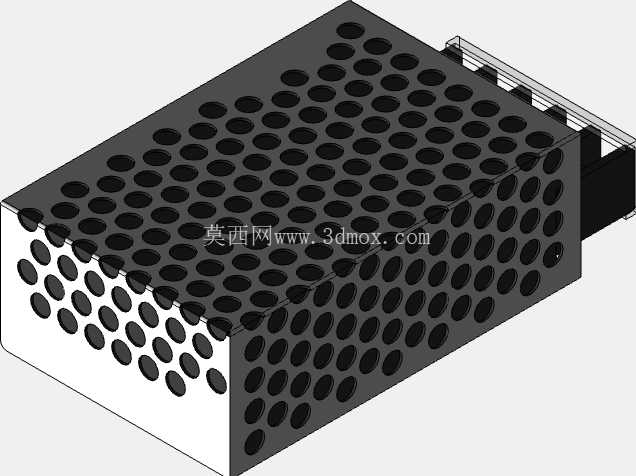

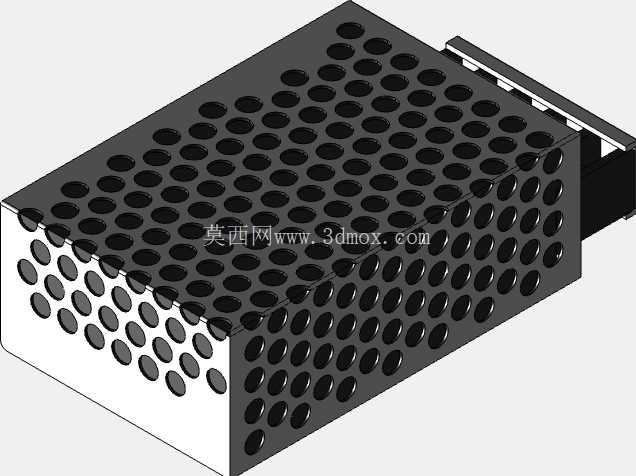

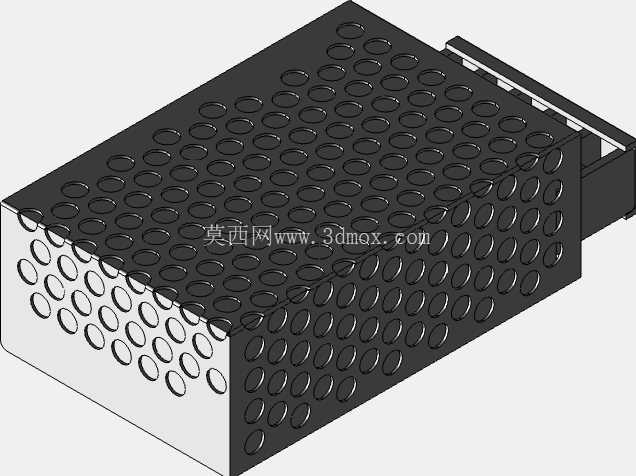

明纬RS-25系列开关电源结构建模

　　这款明纬RS-25系列开关电源的三维建模，完全还原了实物的结构特征，建模过程中优先考虑了设备在实际电控柜内的安装适配性，所有安装孔位、外壳轮廓、接线端子位置均严格按照实物测绘尺寸还原，没有做任何简化处理，方便结构设计人员直接将模型导入装配体中做布局校验。从实际应用场景来看，该系列电源属于小功率AC-DC转换器件，广泛应用在小型工业控制设备、低压传感供电回路、小型自动化装置的配电环节，常见于桌面式测试设备、小型流水线控制盒、楼宇弱电控制箱内，负责将市电交流输入转换为稳定的低压直流输出，给后端的PLC扩展模块、传感器、小型继电器组提供稳定供电。

　　建模时首先处理的是外壳的散热结构，外壳顶面与侧面的密集冲孔是建模的重点，这些冲孔并非装饰结构，每一个孔的孔径、孔间距、排布密度都直接影响电源长时间满载工作时的散热效率，建模时没有用贴图替代冲孔特征，而是逐个还原孔位的排布规律，保证模型导入热仿真软件时可以直接调用做散热分析。外壳的钣金折弯特征也完全还原，包括侧边的卡扣结构、底部的安装挂耳，挂耳上的两个长圆形安装孔的尺寸、孔距都严格匹配实物，方便设计人员在做电控柜布局时直接预留安装位置，不需要再二次核对安装尺寸。

　　从功能特性来看，该系列电源属于封闭式结构，相比开放式电源模块，金属外壳可以提供更好的电磁屏蔽效果，减少自身开关噪声对周边弱电信号的干扰，同时也能避免柜内走线脱落、金属碎屑掉落造成的短路风险。建模时还原了输入端与输出端的端子台位置，端子台的高度、接线孔的朝向都和实物一致，设计人员在做整体布线规划时，可以直接在模型上模拟走线弯折半径，避免实际装配时出现线缆长度不足、端子被其他器件遮挡无法接线的问题。电源侧面的通风栅格结构也做了完整还原，栅格的倾斜角度、通风间隙都和实物一致，保证仿真时的风道阻力参数和实际情况匹配。

　　设计思路上，这款电源的整体结构优先考虑了紧凑安装需求，整体外形为长方体结构，没有突出的异形结构，可以紧密并排安装在电控柜的标准导轨旁或者安装板上，最大化利用柜内空间。建模时特意保留了外壳上的品牌标识丝印位置的凸台特征，方便后续做渲染或者出工程图时标注标识位置。底部的散热衬垫位置也做了还原，该位置是电源内部功率器件与外壳的接触区域，建模时保留了该区域的平面度特征，方便结构人员评估安装时是否需要额外添加绝缘导热垫。

　　关于外形尺寸与安装边界，模型的整体长宽高比例完全匹配实物，安装时需要预留的安全间隙也可以通过模型直接测量：电源顶部冲孔区域需要预留至少10mm的通风间隙，不能直接紧贴其他器件或者线槽安装，避免遮挡散热孔造成内部温度过高；接线端子侧需要预留至少30mm的走线空间，保证线缆可以顺畅接入端子台，不会出现过度弯折；两侧的安装挂耳突出主体外壳2mm，安装时挂耳的固定孔中心距为标准尺寸，可以直接用M4螺丝固定在安装板上，不需要额外制作转接支架。建模时还还原了电源输入端的电压选择开关位置，该开关位于电源侧面靠近输入端子的位置，设计时需要注意不要将其他器件布置在开关正前方，避免调试时无法拨动开关切换输入电压量程。

　　从结构强度角度，外壳的钣金厚度在建模时按照实物0.8mm的冷轧钢板厚度设置，外壳的折弯圆角、卡扣配合量都按照实际钣金加工参数还原，模型可以直接用于后续的外壳加工参考，也可以用于装配干涉检查，比如在做小型设备的内部结构布局时，可以直接将该电源模型导入，检查与周边变压器、接线端子排、继电器的间隙是否满足安规要求，带电部件之间的爬电距离是否符合规范，不需要再单独搭建简化模型做占位参考。
