挤压翅片式油浸变压器散热装置结构

项目分类:变压器 发布时间:2025-02-16 ID:934559

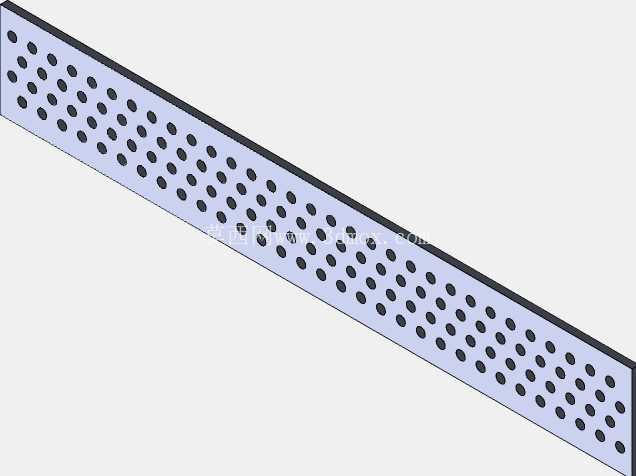

  • 挤压翅片式油浸变压器散热装置结构

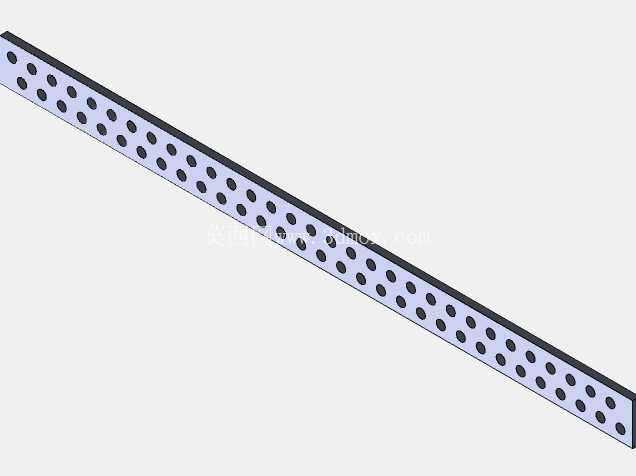

  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构

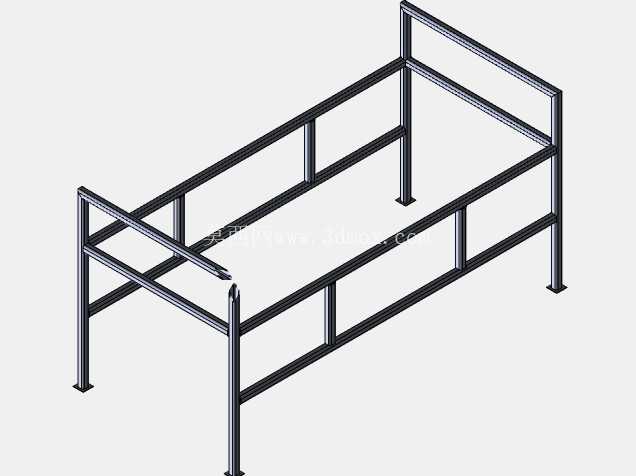

  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构
  • 挤压翅片式油浸变压器散热装置结构

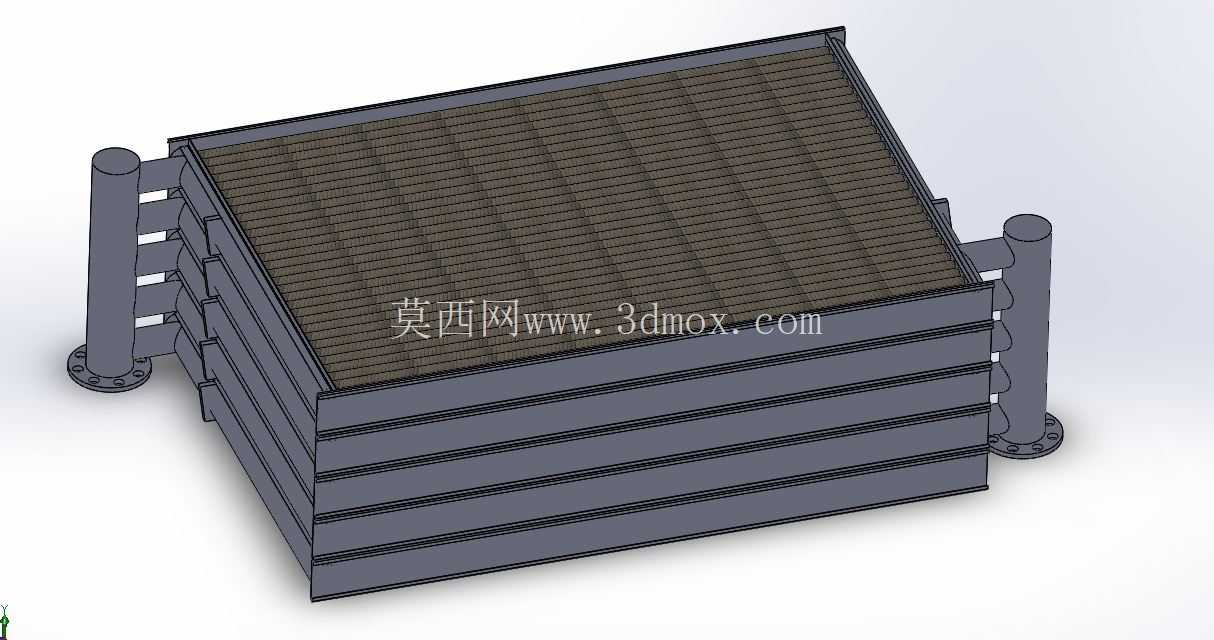

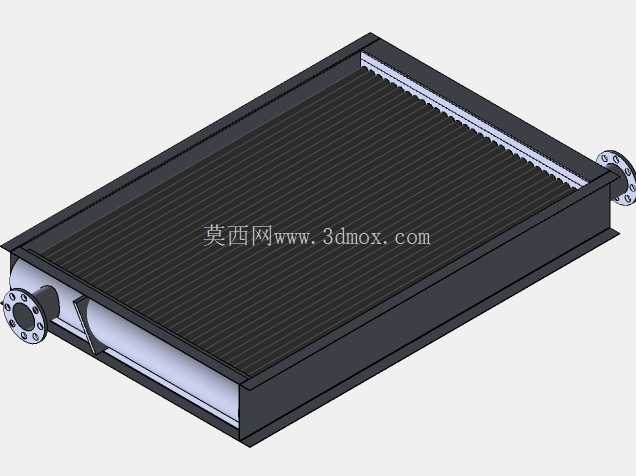

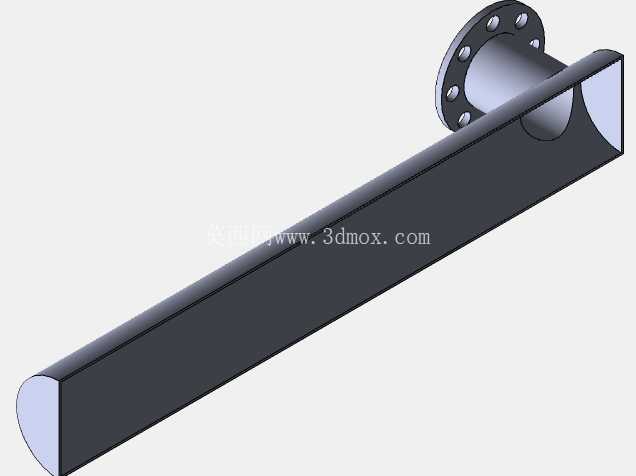

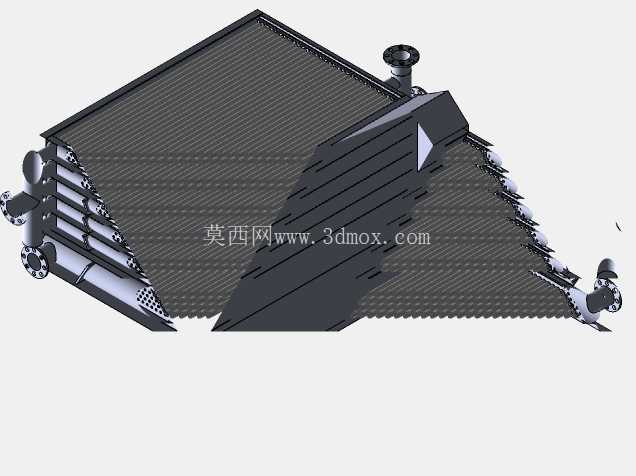

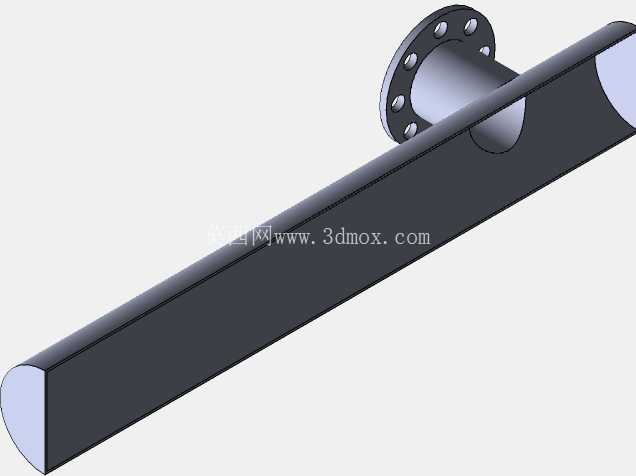

  在油浸式电力变压器的运行体系里,散热组件的性能直接决定了整机的负载能力与运行寿命,这款挤压翅片结构的散热装置,正是针对中小容量配电变压器、工业特种电源变压器的油冷散热需求设计的换热部件。不同于传统圆管串片式散热器的结构形式,该装置采用整体挤压成型的翅片通道作为核心换热单元,两侧设置立式集流管作为热油导入与冷油回流的通道,集流管端部预留法兰安装接口,可直接与变压器油箱的上下油口对接,安装时无需额外焊接转接管路,能有效降低现场装配的密封失效风险。

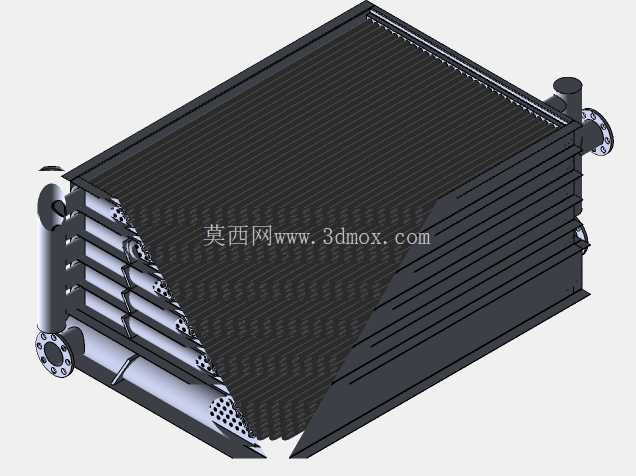

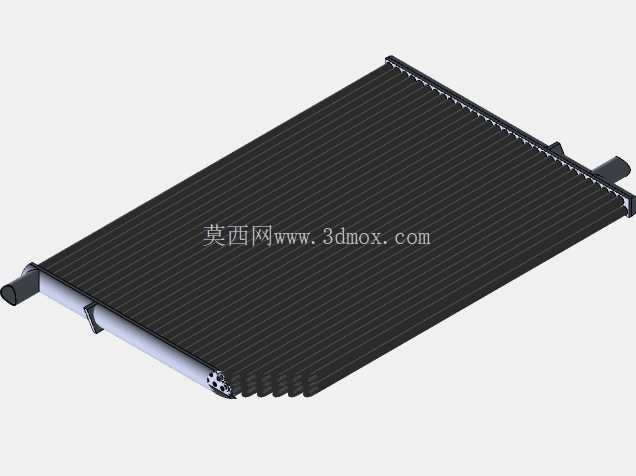

  从结构设计逻辑来看,核心换热区的翅片采用等间距平行排布,挤压成型的工艺让翅片与内部油道壁面为一体式结构,完全消除了串片结构存在的接触热阻,热量从油道内壁传导至翅片表面的效率比传统组装式散热器提升近两成。翅片表面做了平面度处理,既可以保证自然对流工况下空气在翅片间隙内的顺畅流通,也能适配强制风冷场景下的气流导向,避免因翅片变形导致的风阻陡增、散热效率衰减问题。两侧集流管的管径设计匹配常规100-630kVA容量变压器的油循环流量,管内未设置额外阻流结构,可支持变压器油的自然热虹吸循环,无需外接油泵即可完成热油上升、散热后冷油下沉回流的循环过程,减少了辅助动力部件的故障点。在安装边界方面,该散热装置的整体外形为规整长方体结构,两侧集流管的法兰安装面处于同一垂直平面,安装孔位采用通用的螺栓孔距设计,可直接替换同容量等级的传统片式散热器,无需对变压器油箱的原有安装接口做改造。装置的厚度方向尺寸控制紧凑,在保证换热面积满足额定负载温升要求的前提下,尽可能压缩了变压器整体的横向安装占用空间,适配箱式变电站内部的紧凑安装场景,也可用于户外柱上变压器的散热改造。

  从实际应用场景出发,这类挤压翅片散热器除了常规配电变压器的配套使用外,还可适配整流变压器、电炉变压器等发热密度更高的特种电源设备,当设备运行产生的热量通过变压器油传导至散热器内部油道时,热量会快速通过一体式壁面传导至密集排布的翅片上,依靠空气的自然对流或者配套风机的强制对流将热量散发到周边环境中,保证变压器内部的线圈、铁芯等核心部件始终处于允许的工作温度区间内,避免因长期过热导致的绝缘老化加速问题。

  设计过程中针对翅片的间距做了多轮仿真验证,最终选定的翅片间隙既可以保证足够的换热面积,又能避免户外使用时积灰、飞絮等杂物堵塞翅片间隙,减少日常运维的清理频次;集流管与翅片主体的连接位置做了圆弧过渡处理,消除了应力集中点,可承受变压器运行过程中油温变化带来的热胀冷缩应力,降低长期使用后焊缝开裂、渗油的概率。在三维建模过程中,所有结构尺寸均按照实际加工公差做了参数化设置,翅片的厚度、油道的通径、集流管的法兰孔位都保留了可编辑参数,方便设计人员根据不同容量变压器的散热需求快速调整模型尺寸,直接导出工程图纸用于生产加工;模型的装配关系完全还原实际产品的组装逻辑,各部件之间的配合间隙、安装定位面都做了准确还原,可直接用于变压器整机的虚拟装配校验,检查散热器与油箱、高低压套管、油枕等周边部件的安装干涉问题,缩短产品开发阶段的样机迭代周期。
