余热锅炉HRSG装置三维结构设计

　　在燃气-蒸汽联合循环发电、冶金烧结、化工裂解、建材窑炉等工业场景中，余热锅炉是衔接上游高温烟气排放端与下游蒸汽用能端的核心热能转换设备，这套HRSG装置的三维结构设计，完全围绕工业现场的实际安装边界、烟气流通阻力、换热效率需求展开，没有冗余的装饰性结构，所有构件的尺寸、排布都对应实际工程的受力与换热逻辑。

　　从设备实际用途来看，这套装置核心是回收上游工艺环节排出的300-1000℃不等的中高温烟气余热，通过分级布置的受热面将水加热为对应参数的过热蒸汽、饱和蒸汽或热水，产出的蒸汽可直接并入厂区蒸汽管网驱动汽轮机发电、带动工业汽轮机驱动的泵组与压缩机，也可供给生产工艺用热、厂区采暖等场景，相比直接排放高温烟气，配套该装置的产线综合能源利用率可提升20%-40%，是高耗能工业场景实现节能降碳的核心配套设备。

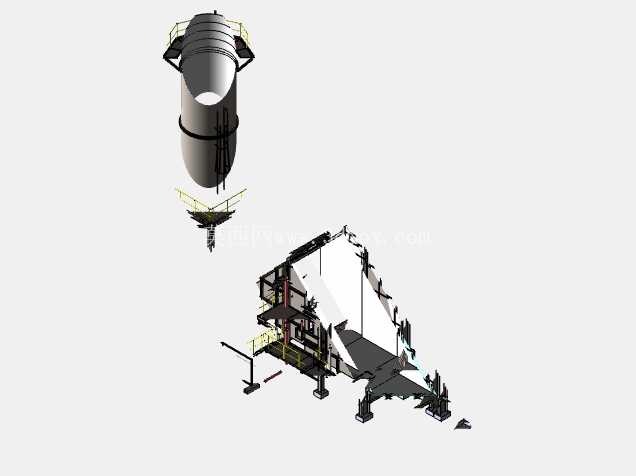

　　整套装置的结构设计遵循烟气侧低阻力、水侧自然循环可靠、安装运维便捷的核心思路，整体采用卧式模块化排布，烟气从装置一端的入口烟道水平进入，依次流经高压过热器、高压蒸发器、高压省煤器、低压蒸发器、低压省煤器等分级换热模块，最后从出口烟道接入引风机排至烟囱，这种水平通流的结构可以最大程度降低烟气流通的沿程阻力，减少引风机的运行功耗，同时模块化的受热面管束可以单独抽出检修，不需要整体拆解设备外壳，大幅缩短现场运维的停机时间。

　　从外形尺寸与安装边界来看，整套装置的主体长宽高比例适配常规联合循环电站的燃机排气口对接高度，底部采用型钢焊接的一体式支撑框架，框架的支腿位置预留了与现场混凝土基础预埋板对接的螺栓孔位，所有支腿的受力点都经过载荷校核，可承受满水状态下受热面管束、锅筒、炉墙保温层的总重量，同时考虑到现场热膨胀的位移需求，装置的一端设置了固定支座，其余支撑点均设置了滑动支座，可补偿设备启停过程中因温度变化产生的轴向与径向热位移，避免结构应力集中导致的焊缝开裂、管束变形问题。

　　受热面管束的设计采用鳍片管结构，相比光管换热结构，鳍片管的换热面积可提升5-8倍，在相同换热功率需求下可以大幅缩小设备的整体体积，减少现场安装的占地面积；管束的排布采用错列布置，可增强烟气流动过程中的湍流强度，破坏管壁表面的边界层，进一步提升换热效率，同时管束之间预留了足够的吹灰器安装空间与吹灰作业通道，可适配蒸汽吹灰、声波吹灰等不同的清灰方式，避免长期运行过程中烟气中的积灰附着在管壁表面降低换热效率。

　　锅筒部分的设计布置在装置顶部的支撑平台上，平台预留了水位计、安全阀、压力表、排污阀等附件的安装接口，同时设置了环绕锅筒的检修步道与护栏，步道的宽度满足运维人员携带工具通行的需求，护栏高度符合工业设备安全防护标准；锅筒内部的汽水分离装置采用旋风分离器加波形板分离器的组合结构，可保证产出蒸汽的干度满足汽轮机或工艺用汽的参数要求，避免蒸汽带水导致下游设备出现水击、叶片冲蚀等故障。

　　装置的外壳护板采用模块化的波纹钢板拼接结构，护板内侧铺设硅酸铝纤维保温层与耐火浇注料，可保证设备外表面温度不超过50℃，减少运行过程中的散热损失，同时护板的拼接位置都设置了密封结构，避免烟气泄漏导致的现场环境问题与热能损失；入口烟道与出口烟道的接口都采用法兰连接结构，法兰的尺寸与压力等级适配常规工业烟道的对接标准，现场安装时不需要额外进行非标法兰的加工，可直接与上下游烟道对接。

　　在结构细节设计上，所有受热面管束的集箱端都预留了检修手孔，可在停机时打开检查管束的腐蚀、磨损情况，也可通过手孔进行管束的疏通作业；装置底部设置了排污槽与排水接口，可在设备检修时将管束与锅筒内的存水彻底排空，避免冬季停机时存水结冰胀裂管束；同时整套装置的所有钢结构构件都做了相应的防腐处理，可适应厂区户外安装的环境要求，延长设备的整体使用寿命。
