多层框架式工业中间加热器结构设计

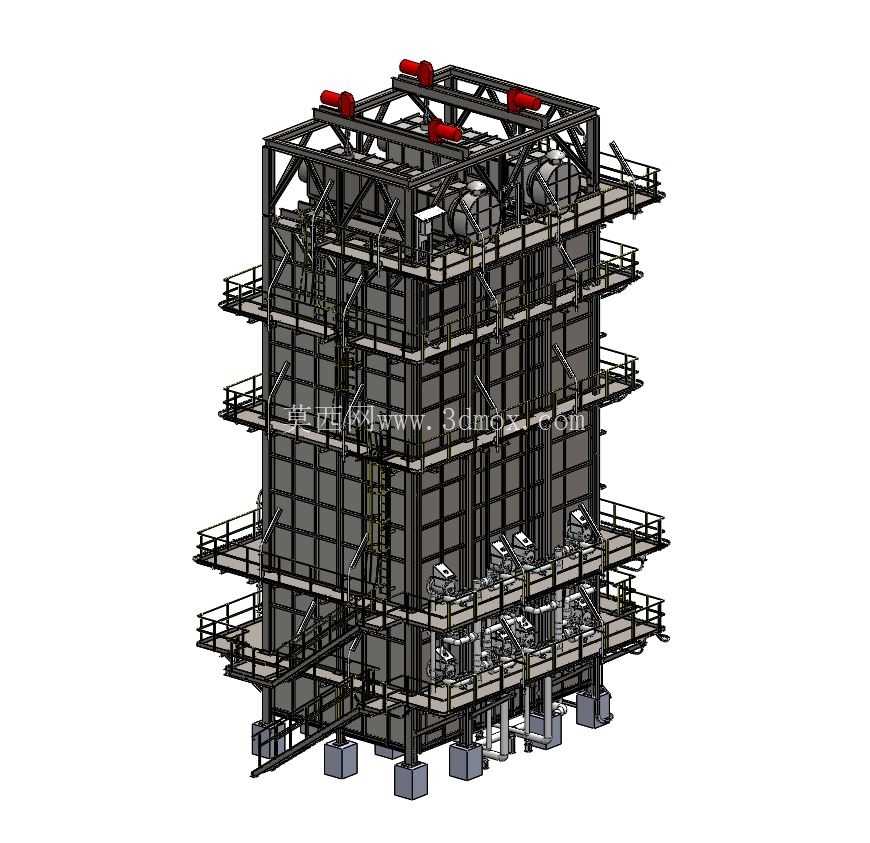

　　在石化、煤化工、大型电力配套等连续生产工艺场景中，中间加热器承担着工艺介质在流程节点间的温度抬升职能，是保障反应、输送、分馏等工序稳定运行的核心静设备之一。本次呈现的三维结构，针对大流量介质连续加热工况设计，整体采用多层钢框架集成式布局，打破了传统单体加热炉分散布置的占地局限，将换热管束、燃烧单元、介质管路、操作巡检平台整合为一体化撬装结构，大幅缩减现场安装的土建施工量与管线对接工作量。

　　从实际用途来看，该设备主要布置在工艺管线的两个核心处理单元之间，当上游来流介质温度无法满足下游工序的进料要求时，通过设备内部的换热结构完成热量传递，将介质升温至设定工艺区间，避免因温度不足导致的介质黏度升高、反应效率下降、输送阻力增大等生产问题。不同于终端加热设备，中间加热器的温度控制精度要求更高，进出口温差波动需控制在极小范围内，因此在结构设计阶段，就将介质流道的均布性作为核心考量，每层换热模块的流道截面经过反复校核，确保介质在设备内部无流动死区，避免局部过热引发的介质结焦、管束变形等故障。

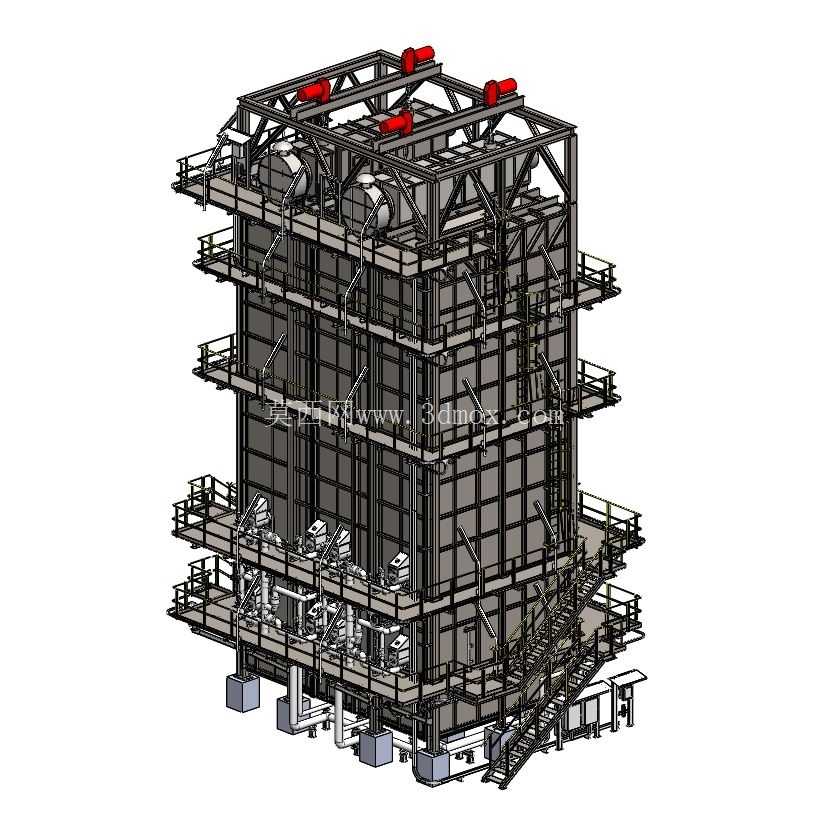

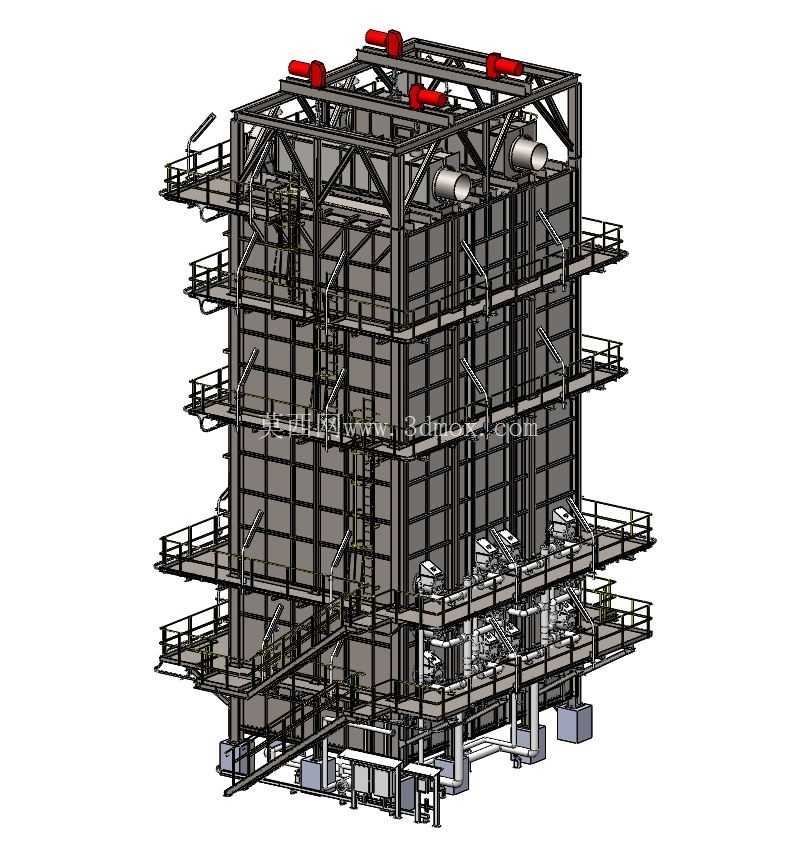

　　设备的功能特性围绕长周期连续运行需求搭建，主体框架采用H型钢与矩形钢管焊接成型，所有承重节点均做加劲肋补强，可承受顶部布置的燃烧单元、管路阀组的静载荷，同时兼顾室外布置时的风载、雪载与轻微地震载荷。外围的多层巡检平台采用花纹钢板铺设，护栏高度符合工业安全规范，层间设置斜爬梯连通，每层平台对应一组换热模块的检修口，日常运维时无需搭设额外脚手架即可完成管束检查、阀件更换等操作。设备顶部布置的多组燃烧单元采用对称布局，配合内部的导流结构让热量在换热腔内均匀分布，避免局部热应力集中导致的结构疲劳。底部设置的混凝土支墩预埋件接口，可直接与现场基础对接，安装时只需调整整体水平度即可完成主体就位，无需现场进行大量焊接作业。

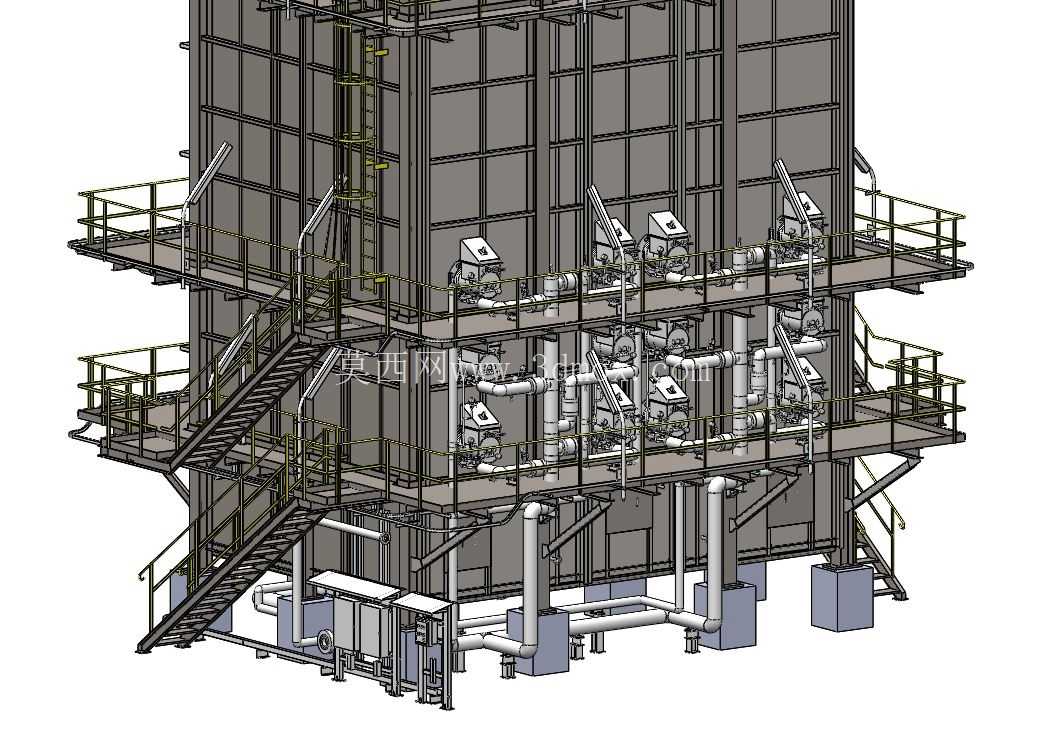

　　设计思路上，优先遵循模块化拆分原则，整个设备按功能划分为底部支撑段、三层换热主体段、顶部燃烧段四个独立模块，每个模块的运输尺寸符合公路货运的限界要求，工厂预制完成后拆分运输，现场仅需通过法兰与高强度螺栓完成模块拼接，大幅缩短现场安装周期。管路布局上，介质进出口设置在设备侧下部，与外部工艺管线的对接高度匹配常规管廊的层间高度，减少管线的弯头数量，降低介质输送的沿程阻力。所有外露的钢结构表面均预留了防腐保温层的安装空间，后期可根据项目所在地的腐蚀环境与保温要求，直接在结构外表面铺设防腐涂层与保温棉，无需额外改动主体结构。

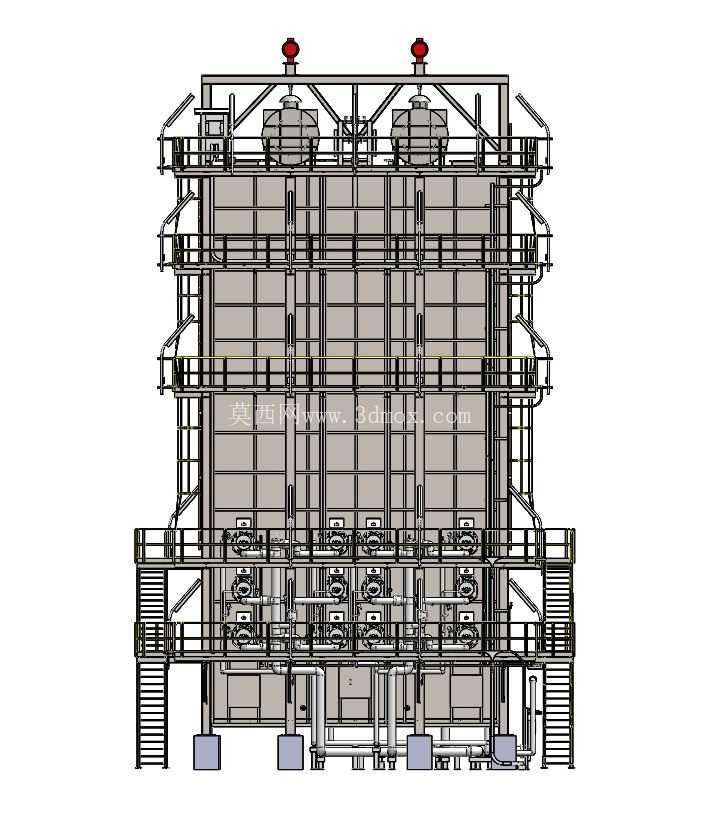

　　从安装边界来看，设备整体为立式矩形布局，占地尺寸适配多数工业装置的预留设备空位，底部支墩的间距经过标准化设计，可兼容同处理量级的老旧加热器改造替换项目，老装置改造时无需重新浇筑基础，仅需对原有基础做局部找平即可完成新设备就位，大幅降低改造项目的施工成本与停机时间。设备侧面预留的仪表接口位置，统一布置在巡检平台的可达范围内，温度、压力、流量等检测仪表安装后，操作人员在日常巡检时可直接读取数据，无需攀爬至设备顶部或探身至结构外侧，提升运维操作的安全性。内部换热管束采用抽拉式结构设计，当管束出现结垢或泄漏需要检修时，可直接从每层平台对应的检修口将管束抽出，无需拆除外围框架结构，大幅缩短检修停机时长。

　　在结构细节处理上，所有平台与框架的连接位置均采用螺栓连接而非满焊，避免焊接应力在设备长期高温运行过程中引发的结构变形；管路穿过平台的位置均设置橡胶护圈，避免管路热胀冷缩时与钢平台直接摩擦产生磨损；顶部燃烧单元的周边设置检修走道与吊装锚点，后期更换燃烧器部件时可直接利用锚点配合手动葫芦完成吊装，无需调用大型吊装设备。整体结构没有冗余的装饰性设计，所有构件的尺寸、截面选型都经过载荷校核，在满足强度、刚度要求的前提下尽可能控制设备自重，降低基础的承载负荷。
