通风盘式制动碟片连接法兰结构设计

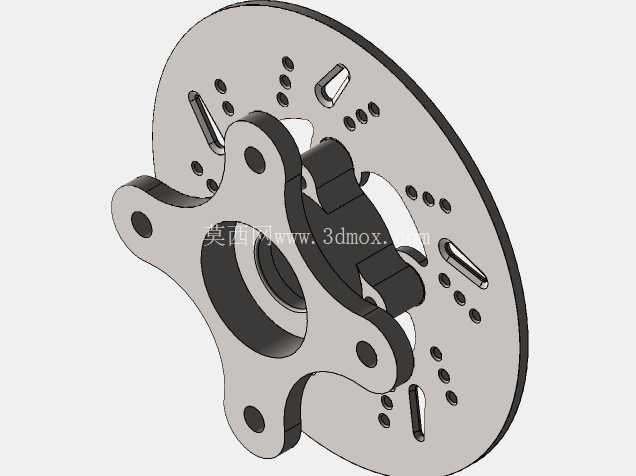

　　在乘用车辆、轻型商用车辆的轮边制动系统中，盘式制动器的核心摩擦副部件——制动碟片的安装可靠性直接决定制动效能的稳定性与行车安全，本次呈现的结构为带一体式连接法兰的通风型制动碟片组件，是针对中小排量乘用车辆前轮制动工况开发的适配结构。从实际装车场景来看，该组件安装于转向节轮毂轴端，法兰端面与轮毂轴承安装面贴合，通过五组均布的螺栓孔实现与轮毂的刚性连接，随车轮同步转动，制动卡钳的两侧摩擦片从碟片的通风槽两侧夹紧盘面，通过摩擦力将车辆行进的动能转化为热能散出，实现车辆减速或驻车动作。

　　从结构设计逻辑来看，该碟片采用分体式组合思路，摩擦外圈为带多组径向通风槽的环形盘体，内圈连接法兰采用独立的星形五爪结构，两者通过中心定位止口配合后铆接固定，这种设计首先解决了传统一体式制动盘热变形量过大的问题：摩擦外圈在频繁制动产生高温时，可通过与法兰连接的间隙预留量释放径向热膨胀应力，避免盘面翘曲导致的制动抖动问题。法兰的五爪结构采用等强度设计，每个爪臂上设置一个贯穿的螺栓安装孔，孔位分布圆直径匹配常规A0级、A00级乘用车的轮毂安装尺寸，中心通孔直径适配轮毂轴的定位轴径，安装时中心孔与轮毂轴的配合公差取H7/h6，保证转动时的同轴度，避免高速转动时出现端面跳动超差的问题。

　　摩擦外圈的盘面设计上，沿圆周方向均匀分布多组圆形散热小孔与长条形通风槽，通风槽沿径向呈一定倾斜角度布置，当碟片随车轮转动时，通风槽可形成类似离心风扇的效应，将外界冷空气从盘体内圈吸入，沿槽道向外圈甩出，带走摩擦产生的热量，相比实心制动盘，散热效率可提升40%以上，有效降低连续制动时的热衰退风险。盘面的散热小孔除辅助散热外，还可在摩擦片与盘面接触时排出磨屑，避免磨屑在摩擦面堆积导致的制动异响与摩擦系数下降。连接法兰的爪臂之间预留了足够的镂空空间，一方面降低了整个组件的非簧载质量，提升车辆悬架的响应特性，另一方面也为制动卡钳的安装预留了足够的避让空间，避免转向时法兰与卡钳本体发生运动干涉。

　　从安装边界尺寸来看，摩擦外圈的外径适配14-15寸轮辋的安装空间，盘面厚度满足常规浮动卡钳的间隙要求，法兰端面到摩擦盘面的距离匹配轮毂轴承的安装高度，安装后摩擦面与卡钳摩擦片的对齐度误差控制在0.1mm以内，避免出现偏磨问题。在细节设计上，法兰的每个螺栓孔周边都做了局部加厚处理，提升螺栓连接区域的结构强度，避免频繁制动时的扭矩冲击导致孔位开裂；摩擦外圈的通风槽边缘做了小圆角过渡，减少应力集中，提升盘面的抗热疲劳性能，延长制动碟片的使用寿命。

　　在实际工况适配中，该结构可满足城市道路频繁启停的制动需求，通风结构的设计可支持连续10次以上全力制动而不出现明显的热衰退，法兰的星形结构在保证连接强度的同时，相比整面连接的法兰结构减重约25%，对于降低车辆轮端重量、提升燃油经济性或纯电车型的续航表现都有一定帮助。建模过程中对各安装孔位的位置度、盘面的平面度、中心孔的同轴度都做了严格的公差约束，可直接用于后续的工程图输出与样件试制，结构的各圆角、倒角细节都按照实际机加工工艺要求设置，不存在无法加工的锐角或薄壁结构，适配常规的铸造成型后机加工的生产工艺。
