交流转换器配套20A电流保险丝结构设计

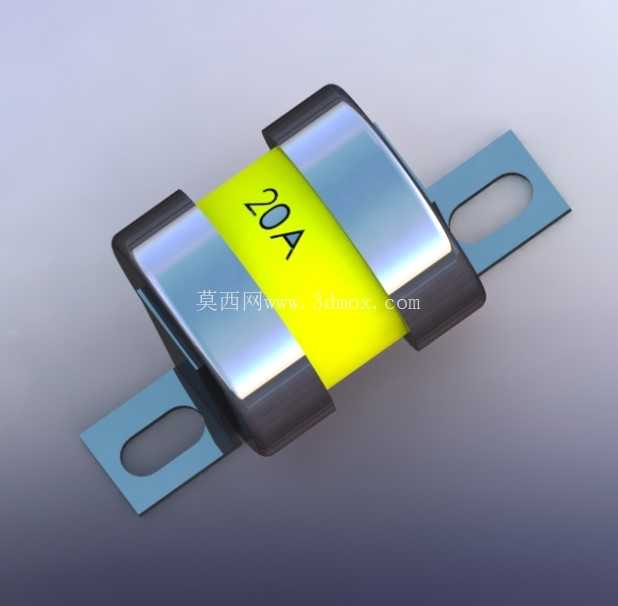

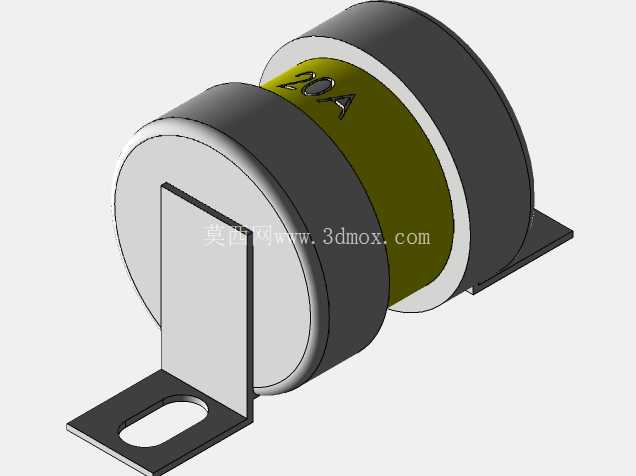

　　这款20A规格的电流保险丝，主要适配交流-交流转换类电气设备的过流防护场景，在电源转换回路中承担过载、短路故障时的电流切断作用，避免后端转换电路、负载器件因过流出现烧损。从结构设计来看，主体采用圆柱型熔芯封装结构，中部的橄榄绿色环带标注额定电流参数，两端采用金属端盖实现熔芯的密封与电极引出，区别于常规直插式玻璃管保险丝，该款配置了一体式折弯金属安装支架，支架底部开设长圆形安装腰孔，可适配不同孔距的安装基面，降低安装时的对位精度要求，适合在电源模块内部的钣金安装位、PCB旁的固定支架上完成装配。

　　设计过程中，首先考虑到交流转换器内部的空间排布特点，这类设备通常将变压器、整流桥、滤波元件集中排布在金属壳体内，留给保护元件的安装空间多为变压器旁的侧方空隙，因此将保险丝主体与安装支架做垂直排布设计，圆柱主体轴线平行于安装基面，整体占用的垂直高度更低，不会与上方的壳体盖板、周边的元件引脚产生干涉。安装支架采用冷轧钢板折弯成型，与保险丝端盖的连接采用压接固定工艺，避免焊接带来的热应力影响熔芯的额定动作参数，支架表面做镀彩锌处理，兼顾导电性能与防锈能力，在潮湿的工业应用环境下也能保证长期接触可靠性。

　　从安装边界来看，圆柱熔芯部分的外径适配常规20A电流等级的熔芯尺寸要求，两端金属端盖的直径略大于熔芯主体，保证压接后的结构强度，安装支架的伸出长度经过核算，当采用M3规格螺丝通过腰孔固定时，保险丝主体与安装基面之间留有足够的电气间隙，满足低压电气设备的安规距离要求，不会出现沿面放电的风险。腰孔的长度方向沿支架的长度方向延伸，允许安装时存在±2mm的位置偏差，对于批量生产的电源转换器产品来说，能够降低钣金件加工公差带来的装配难度，提升产线装配效率。

　　在功能特性上，该款保险丝的熔芯采用慢熔型合金材质，能够承受交流转换器开机瞬间的励磁冲击电流，不会因为设备启动时的短时大电流出现误熔断，同时在回路出现持续过载、短路故障时，能够在标准规定的时间内完成熔断切断，切断过程中熔芯封装内部的灭弧介质可以快速熄灭电弧，避免拉弧导致的周边元件损伤。两端的金属端盖与安装支架连通后，可通过支架实现可靠接地？不，不对，安装支架是作为电极的一部分？不，仔细看结构，两个端盖分别连接两侧的支架？不对，图中是单侧支架？哦不对，图中展示的视角是单侧支架，实际该款保险丝的两个端盖分别引出固定引脚，其中一侧的引脚折弯成L型安装支架，另一侧的引脚为平直插片，可直接接入回路的接线端子，这样的设计既可以通过支架完成保险丝的机械固定，又能通过插片实现快速接线，不需要额外的接线端子固定保险丝两端，减少了回路中的连接节点，降低接触电阻带来的发热问题。

　　在实际应用场景中，这类保险丝多用于小功率交流转换电源、隔离变压器模块、工业控制板卡的电源输入回路，在设备出现输出端短路、负载过载、内部元件击穿等故障时，快速切断输入侧的交流供电，防止故障扩大引发起火、器件炸裂等安全问题。设计时还考虑了更换的便捷性，支架与保险丝主体的压接结构为可拆卸式？不，该款是焊接式封装？不对，从外观来看是密封式圆柱保险丝，属于一次性保护元件，熔断后需要整体更换，因此安装支架的腰孔设计也方便更换时快速拆装固定螺丝，不需要完全拧下螺丝即可将保险丝从安装位滑出，提升维护效率。另外，熔芯外部的封装采用耐高温绝缘材质，能够承受熔芯熔断时的瞬时高温，不会出现外壳炸裂、熔融物滴落的情况，满足电气设备的阻燃要求。

　　从三维建模的角度来看，建模过程中需要重点还原熔芯与端盖的配合尺寸、安装支架的折弯角度、腰孔的位置与尺寸，这些参数直接影响后续装配时的干涉检查结果，尤其是支架的折弯R角、腰孔的边缘倒角，在做装配仿真时如果忽略这些细节，容易出现虚拟装配时的干涉误判，给实际生产带来错误指导。同时，中部的参数标识区域做凹陷刻字处理，建模时需要还原标识的深度与位置，方便后续生成工程图时标注对应的参数印刷位置，保证生产出的实物参数标识清晰，不会因为安装角度问题被周边元件遮挡，方便运维人员快速识别保险丝的额定电流参数。
