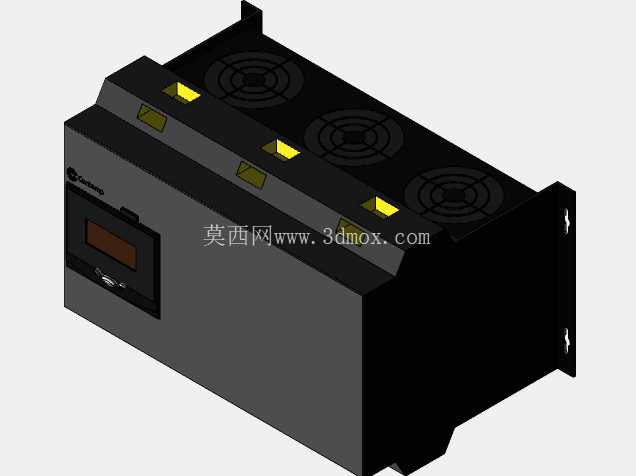

在工业电力调控场景中,这类功率控制器常被部署在电加热设备、工业炉温调控、大功率照明调光、电机软启动配套的配电回路中,承担着负载功率精准调节、回路通断控制的核心作用,区别于传统接触器式的通断控制,固态架构的功率调控器件无机械触点磨损,在频繁启停、高精度功率调节的工况下能大幅降低维护频次,提升整套配电系统的运行可靠性。从结构设计来看,这款器件采用机架式安装的壳体架构,顶部并排布置三组轴流散热风扇,对应内部三组功率调控回路的散热需求,因为200A到250A等级的大电流功率器件在导通状态下会产生持续的热损耗,强制风冷的散热结构能保证器件在额定负载下的结温处于安全区间,避免过热导致的器件失效。壳体两侧设计有带安装孔的固定耳片,安装时可直接固定在标准机柜的立柱上,安装孔位的间距匹配常规工业电控柜的安装尺寸,不需要额外制作转接安装板,能减少现场安装的加工工作量。正面区域集成了状态显示窗口与状态指示点位,四组黄色指示灯分别对应不同回路的工作状态、故障状态、电源状态与输出状态,运维人员在巡检时不需要打开机柜柜门,就能直接通过指示灯判断设备的运行状态,显示窗口可实时输出当前负载电流、输出功率占比、故障代码等运行参数,方便现场调试与故障排查。
设计过程中,散热风道的走向是结构设计的核心考量点,内部功率模块直接贴合在铝制散热基板上,散热基板的鳍片方向与顶部风扇的风向完全平行,能最大化风冷散热的效率,减少风阻带来的风量损失,同时壳体的进风口布置在器件正面下方,出风口在顶部,形成下进上出的散热风道,避免热风在机柜内部循环,影响柜内其他器件的散热效果。接线区域布置在器件的背部,分为主回路接线端与控制信号接线端两个独立区域,主回路接线端采用大电流接线端子,能适配25平方到50平方的多股铜芯电缆,端子之间设计有绝缘隔离筋,避免大电流工况下的爬电风险,控制信号接线端采用插拔式端子排,接线时不需要逐个拧动端子螺丝,能提升现场接线的效率,同时端子排的引脚定义清晰标注在端子旁的壳体丝印上,减少接线错误的概率。

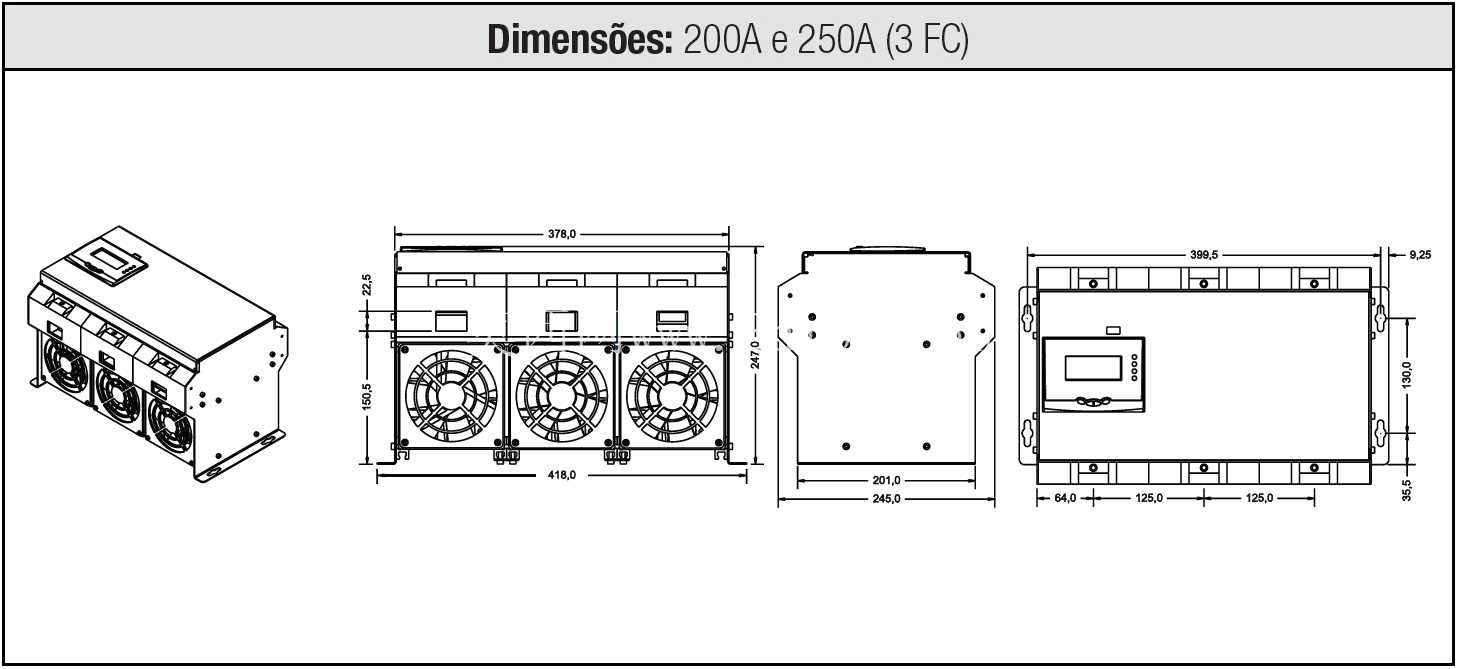

从安装边界来看,这款器件的深度尺寸匹配标准600mm深度的电控柜安装要求,安装后预留的接线空间能满足电缆弯曲半径的要求,不会出现电缆弯折过度导致的线芯损伤,顶部风扇位置与机柜顶部的通风百叶预留有不小于50mm的通风间隙,保证排风通畅。在实际选型应用中,这类功率控制器需要匹配负载的额定电流,200A规格适配 resistive负载下100kW以内的功率调控需求,250A规格可覆盖120kW左右的负载场景,3FC的回路配置可同时实现三路独立负载的调控,也可通过三角接法适配三相平衡负载的功率调节,适配不同的工业配电场景需求。
结构建模过程中,需要重点关注安装孔位的位置精度、散热鳍片的间距尺寸、端子排的引脚间距,这些尺寸直接影响后续实物安装的适配性,如果安装孔位偏差超过1mm,就可能出现无法固定到机柜立柱的问题,端子排的尺寸偏差则会导致配套的接插件无法正常插拔。壳体的边角处做了圆弧过渡处理,避免安装过程中锋利边角划伤施工人员,同时壳体表面采用喷塑处理,具备基础的防腐蚀、耐油污能力,能适应工业车间内相对复杂的使用环境,表面的丝印标识采用耐磨油墨印刷,长期使用不会出现标识磨损模糊的问题,方便后期运维识别。
