三芯出线圆柱式电气连接器结构设计

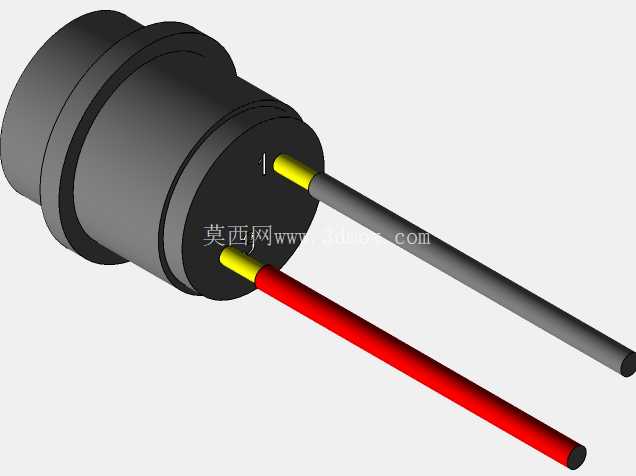

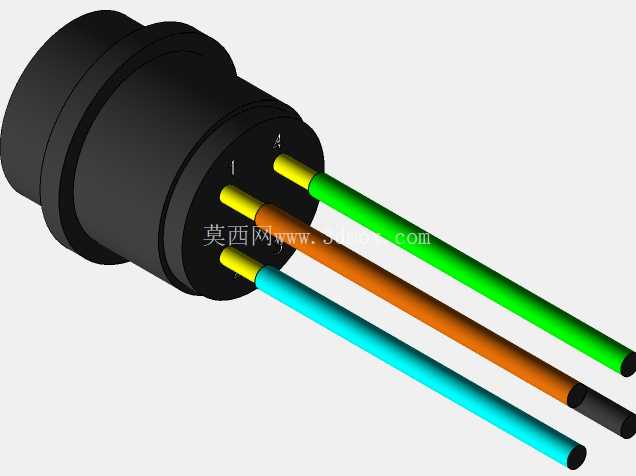

　　这款三芯出线的圆柱式电气连接器，主要面向低压电气回路的线缆接驳场景，常见于小型机电设备内部动力接线、户外便携电气设备的电源接驳、工业传感器信号与供电一体化接线等工况，用来实现不同线缆段之间的快速插拔连通，同时保障接线位置的绝缘防护与结构固定。从结构设计来看，整体采用圆柱式主体构型，主体外壳做了阶梯轴式的外径变化，靠近插合端的大直径段一方面可以增加插拔操作时的手持摩擦力，另一方面也能作为安装限位的贴合面，在面板安装场景下可以直接抵靠安装面板内侧，配合外侧的锁紧结构实现快速固定，不需要额外设计复杂的安装法兰，能有效压缩安装占用的空间。出线端的三个接线孔位沿端面圆周均匀排布，每个孔位对应独立的线缆通道，三根不同色标的线缆分别对应不同的电气回路，黄绿双色对应接地回路、橙色对应相线、青色对应零线，色标区分完全符合低压电气接线的通用规范，现场接线时不需要额外做线序标记就能快速识别，能大幅降低现场接错线的概率。设计时特意将三个线缆通道做了等角度分布，相邻通道之间保留了足够的绝缘壁厚，避免不同极性的线缆之间出现爬电距离不足的问题，即使在潮湿凝露的工况下，也能有效降低极间击穿短路的风险。

　　主体外壳采用绝缘工程塑料材质，外表面做了细微的磨砂纹理处理，既可以提升手持插拔时的防滑性能，也能避免光滑塑料表面容易出现的划痕显脏问题，外壳的壁厚经过反复校核，在满足结构强度的前提下尽可能做薄，整体重量控制在较低水平，不会对连接的线缆造成额外的拖拽应力。插合端的内部预留了接触件的安装腔体，腔体尺寸适配常规的冠簧式插针插孔，接触件压接线缆后可以直接从出线端穿入腔体完成固定，装配工序简单，不需要复杂的专用工装，普通装配工人经过简单培训就能完成整器组装。

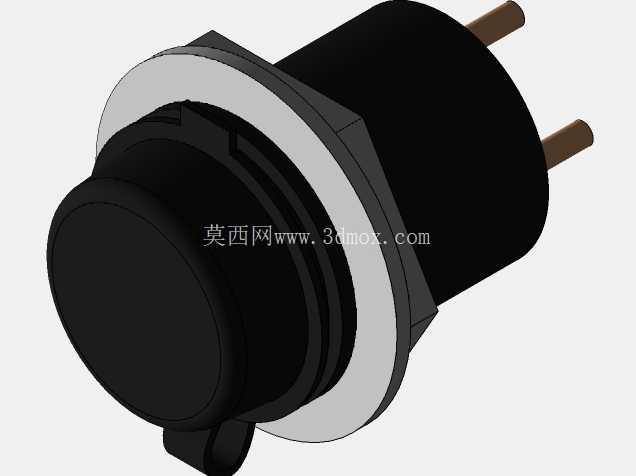

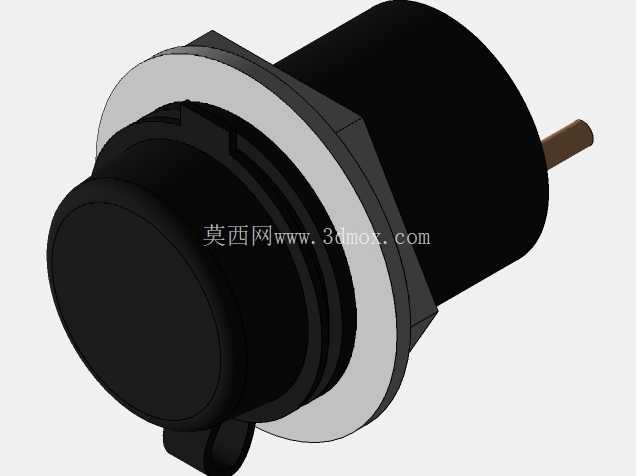

　　从安装边界来看，主体最大外径适配常规的12mm面板安装开孔，安装时只需要在面板上开出对应尺寸的圆孔，将连接器从面板内侧穿入，外侧用配套的锁紧螺母拧紧即可完成固定，安装孔位的公差要求宽松，普通的冲孔或者钻孔加工就能满足安装精度要求，不需要高精度的机加工工序，能有效降低配套设备的加工成本。出线端的线缆孔径适配常规的0.75到1.5平方毫米的多股铜芯线缆，线缆穿入后可以在出线端位置点胶密封或者加装橡胶护线套，既可以固定线缆避免拉扯导致内部接线松脱，也能提升接线位置的防尘防水能力，满足IP54左右的防护等级要求，适配多数普通工业场景的使用需求。

　　在实际选型使用时，这款连接器的额定载流量可以匹配10A以内的交流回路，既能满足小型动力设备的供电接驳需求，也能用于直流控制信号的回路连接，适用场景覆盖范围较广。设计过程中特意规避了容易积灰的直角结构，所有外轮廓的转角位置都做了小圆角过渡，一方面可以去除塑料件的锐边毛刺，避免装配和使用过程中划伤操作人员，另一方面也能减少表面灰尘的积聚，在有粉尘的工况下更容易清理维护。插合端的端面做了轻微的倒角导向，在对接配套的插头时，不需要完全精准对位就能顺利插入，能有效提升现场插拔操作的效率，即使是视线不佳的设备内部接线位置，操作人员凭手感也能完成对接操作。
