嵌入式系统单元电子设备机架结构设计

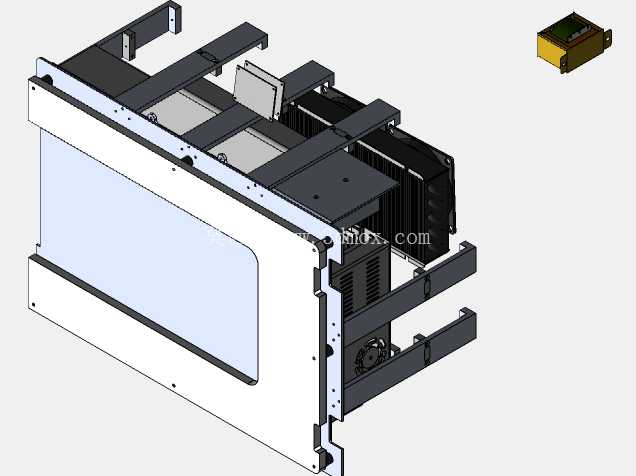

　　这套结构设计面向机柜嵌入式安装的系统电子单元，核心解决多模块集成安装、散热通路规划、现场快速拆装的实际工程问题，在工业控制机柜、通讯基站机架、生产线电控柜场景中都有明确的适配空间。从结构布局来看，整体采用前维护式抽拉框架思路，前面板预留大尺寸观察与操作窗口，侧边设置多组折弯安装支耳，匹配标准机柜立柱的安装孔位，安装边界严格遵循19英寸标准机柜的单元尺寸规范，深度方向预留足够的线缆弯折空间，避免现场布线时出现线缆过度弯折导致的信号衰减或绝缘层破损问题。

　　内部结构做了分层承载设计，上层设置独立的电源模块安装位，对应右上角的小型电源变压器单元，安装位周边预留散热通风间隙，电源模块与主功能板之间设置金属隔离挡板，既可以阻断电源模块的电磁干扰向主功能区扩散，也能形成独立的散热风道，避免电源区域的热量堆积传导至敏感电子元件区域。侧边的散热鳍片结构直接贴合功率器件安装面，通过结构件的热传导路径将功率元件工作产生的热量引导至侧边散热区，配合框架上预留的通风槽形成自然对流散热通路，在无强制风冷的工况下也能满足持续工作的散热需求，减少风扇部件带来的维护成本与故障点。框架主体采用钣金折弯拼接工艺，所有折弯边都做了翻边强化处理，既提升整体结构的抗形变能力，也能避免安装维护时锋利边缘划伤操作人员。

　　各模块安装位都设置了快装卡扣与定位销，现场更换模块时不需要完全拆解整个框架，只需要打开前面板即可完成模块的插拔更换，大幅缩短现场维护的停机时间。底部的导轨结构适配机柜内的标准滑动导轨，整个单元可以像抽屉一样从机柜前部抽出，维护时不需要拆除后部的接线，只需要预留足够的前部操作空间即可完成大部分检修操作。结构设计阶段充分考虑了不同模块的安装兼容性，安装孔位采用长圆孔设计，可以适配一定尺寸范围内的不同规格功能板卡，不需要针对板卡的微小尺寸变动重新加工框架，提升结构件的通用适配能力。前面板的窗口区域预留透明防护板安装槽，既可以观察内部模块的工作状态指示灯，也能阻挡灰尘与飞溅的液体进入设备内部，提升设备在工业现场环境下的防护能力。

　　所有结构连接位置都做了接地螺柱预留，确保整个金属框架形成连续的接地通路，满足工业电子设备的电磁兼容与用电安全要求。在安装边界的设计上，整体宽度严格匹配标准机柜的单元安装宽度，高度方向占用多个标准U位，深度方向控制在常规机柜的可用深度范围内，不会与机柜后部的走线槽、其他安装单元产生干涉。框架后部预留了统一的线缆出线孔位，配合线缆固定夹可以将进出线缆做可靠固定，避免设备抽拉过程中线缆被拉扯导致的接线松脱问题。针对电源变压器这类较重的部件，安装位额外设置了加强筋与承重折弯边，避免长期使用后安装位出现形变下沉，导致变压器与周边部件产生位置干涉或者接线受力。整个结构没有多余的装饰性设计，所有结构特征都服务于安装、散热、维护、电磁屏蔽的实际功能需求，每一处折弯、开孔、加强结构都对应实际使用中的具体痛点，比如侧边的安装支耳做了下沉式设计，安装螺丝拧紧后不会突出框架表面，避免设备推入机柜时螺丝刮蹭机柜立柱或者相邻设备。
