内燃机活塞连杆组件结构设计

项目分类:发动机 发布时间:2025-02-16 ID:934755
  • 内燃机活塞连杆组件结构设计

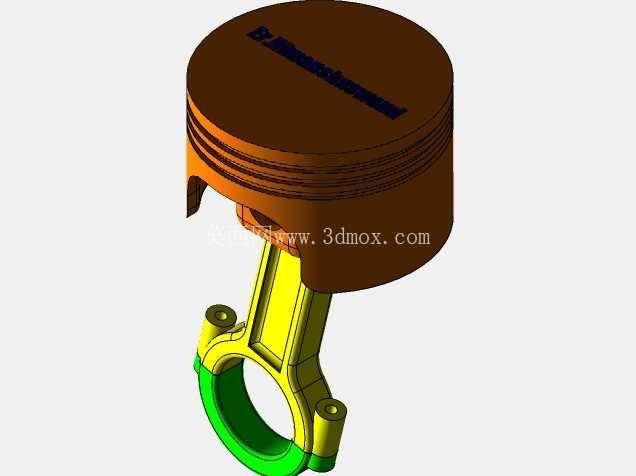

  这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件,直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用,广泛适配小排量单缸汽油机、通用动力机械以及小型发电机组的动力单元,在园林机械、小型摩托、便携发电设备等场景中都能见到同结构组件的应用。从功能实现逻辑来看,活塞头部的三道环槽设计分别对应气环与油环的安装位,上方两道气环负责密封燃烧室内的高压燃气,避免做功行程中燃气窜入曲轴箱造成功率损失,最下方的油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳与机油消耗异常。

  活塞顶部的凹坑结构是配合燃烧室形状设计的,能够在压缩行程终了时引导混合气形成合理的涡流,提升燃烧效率,同时控制合适的压缩比,避免爆震现象的发生。活塞销座部位的加强筋结构从头部一直延伸到销孔位置,能够分散燃气爆发时传递到销孔的集中应力,避免高频往复运动下销座出现疲劳开裂。连杆部分采用工字形截面设计,在保证足够的抗拉、抗弯强度的前提下尽可能降低自身重量,减少往复运动产生的惯性力,降低发动机运转时的振动与噪声。

  连杆大头的剖分结构配合轴瓦安装位,能够抱紧曲轴的连杆轴颈,将活塞的往复直线运动转化为曲轴的旋转运动,小头端的衬套安装位则通过活塞销与活塞连接,配合活塞销的浮动设计,能够在工作过程中让活塞销在销孔与连杆小头衬套之间缓慢转动,让磨损均匀分布,提升部件使用寿命。设计过程中需要严格控制活塞与气缸壁的配合间隙,间隙过小会在热机状态下出现活塞膨胀卡滞,拉缸故障概率大幅提升,间隙过大则会导致敲缸、密封性能下降、机油消耗超标等问题。活塞环的开口间隙、侧隙、背隙都需要按照配合公差严格设定,开口间隙过小会在热膨胀后出现环对口、折断的问题,间隙过大则密封失效。

  连杆大小头孔的平行度、中心距公差需要控制在微米级,否则会出现活塞偏磨、连杆轴瓦偏磨的问题,大幅缩短整机大修周期。安装边界方面,活塞的外径尺寸直接对应气缸内径规格,连杆大头的孔径需要匹配对应曲轴的连杆轴颈直径,活塞销的直径需要同时匹配活塞销孔与连杆小头衬套的内径,整套组件的总高度需要匹配气缸体的高度、曲轴的曲柄半径以及燃烧室的压缩高度要求,装配时需要注意活塞顶部的朝向标记,避免气门避让坑位置不对造成活塞顶气门的严重故障。整套组件的四个零件分别为活塞本体、活塞销、连杆体、连杆盖,各零件之间的配合精度直接决定了动力单元的运行可靠性与使用寿命,建模过程中对各配合面的公差带、圆角过渡、应力集中位置都做了对应优化,比如活塞环槽的下边缘做了微小的倒角处理,避免应力集中造成环槽断裂,连杆大头的螺栓安装位做了沉头与加强结构,保证螺栓锁紧后的连接强度能够承受高频交变载荷的冲击。
