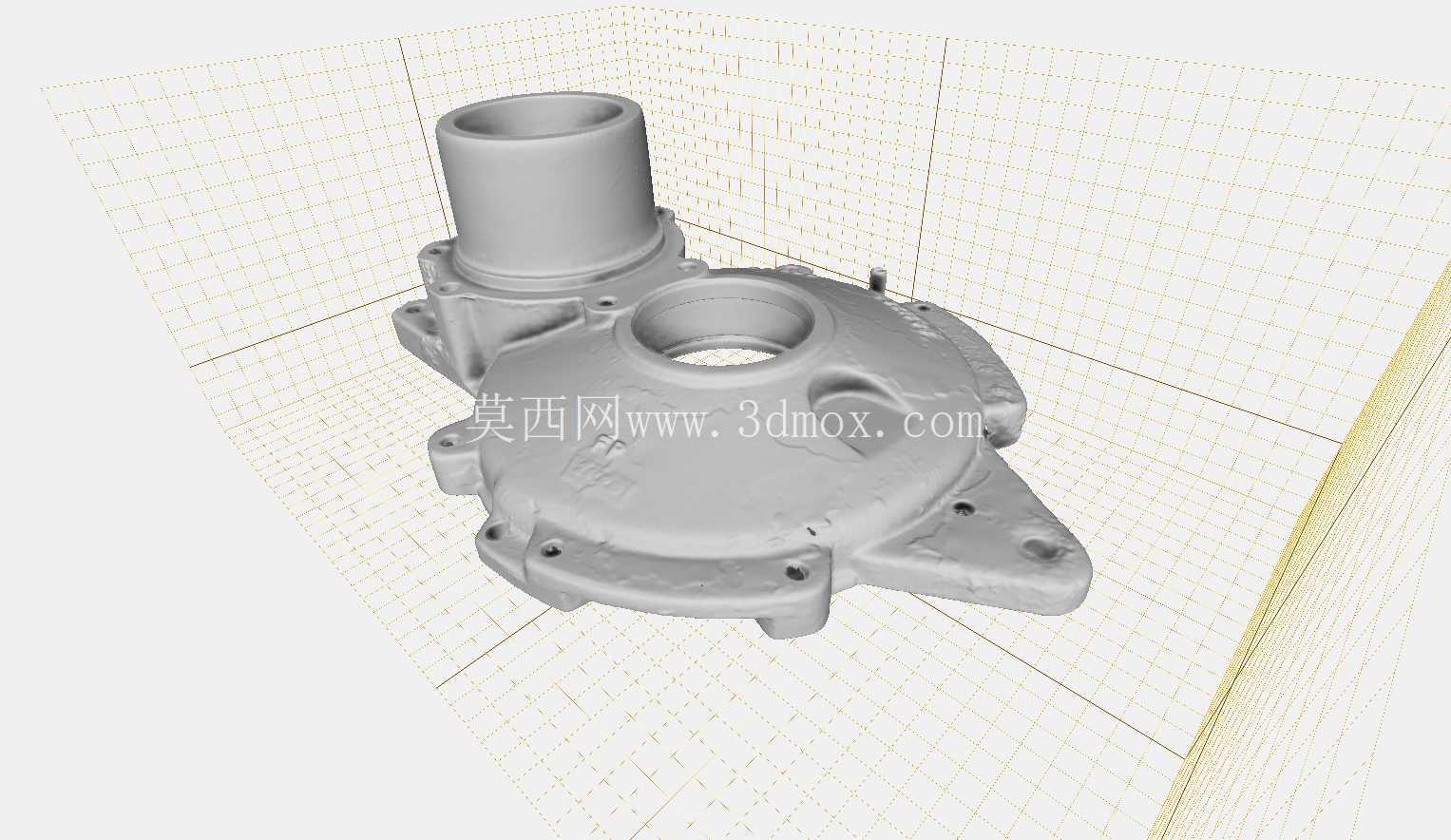

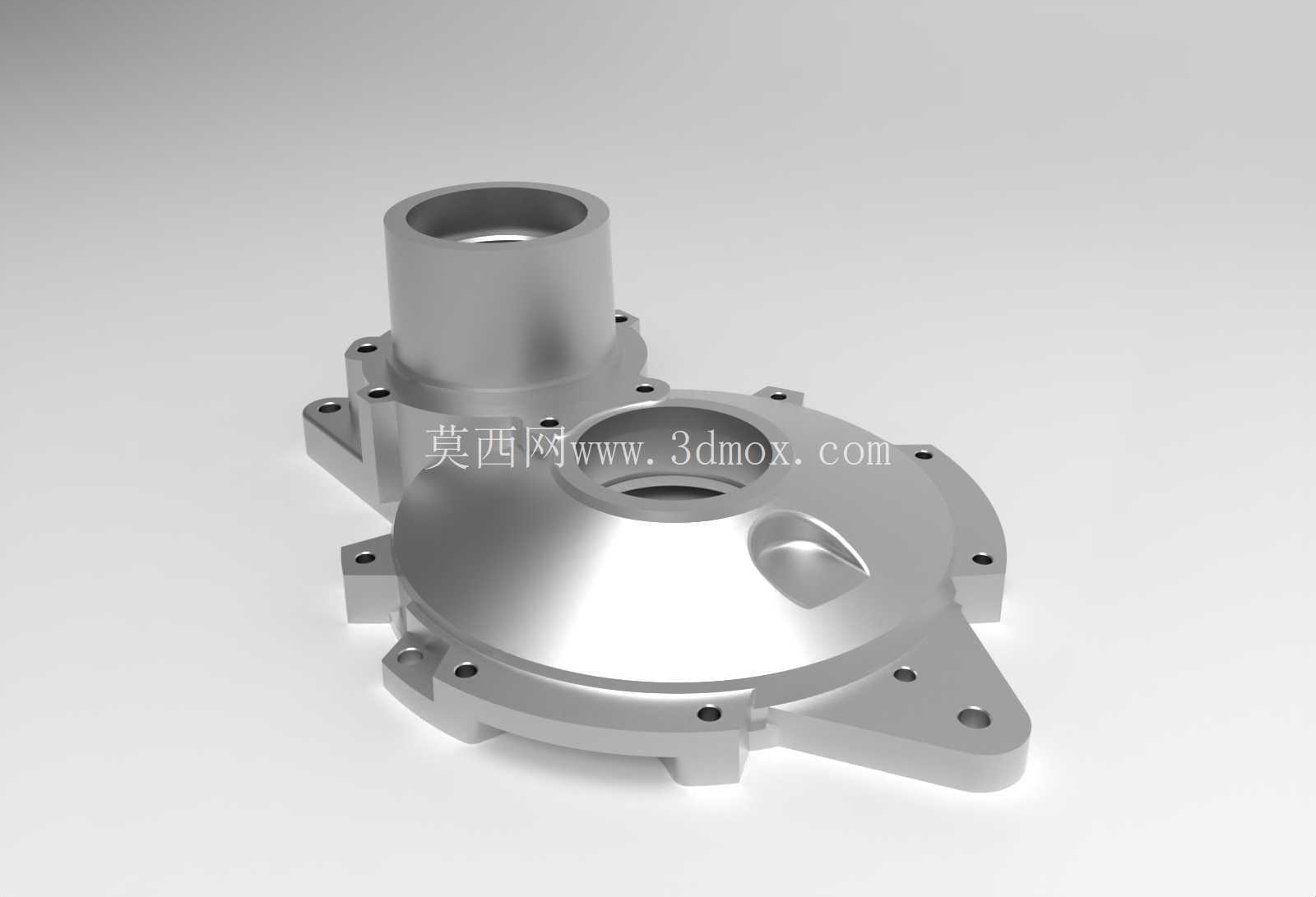

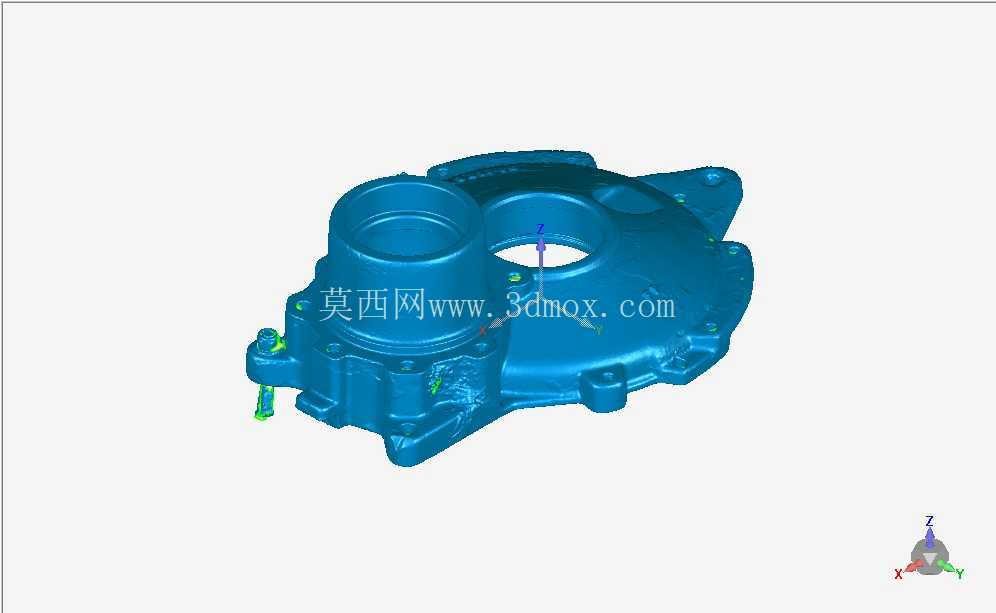

  在动力传动系统的布局中,变速箱壳体作为核心承载构件,直接决定了内部齿轮副、轴系、换挡机构的运行精度与使用寿命,这款壳体采用一体化压铸成型的结构设计,适配中小功率传动场景的动力传递需求,常见于小型工程机械、园林机械、轻型代步设备的传动单元中。从实际装配逻辑来看,壳体的主腔体预留了齿轮组的啮合空间,上方凸起的筒状结构是输入轴的轴承安装位,其内径尺寸严格匹配对应规格的深沟球轴承外圈公差,安装止口的同轴度公差控制在0.02mm以内,避免输入轴运转时出现偏磨、异响问题。

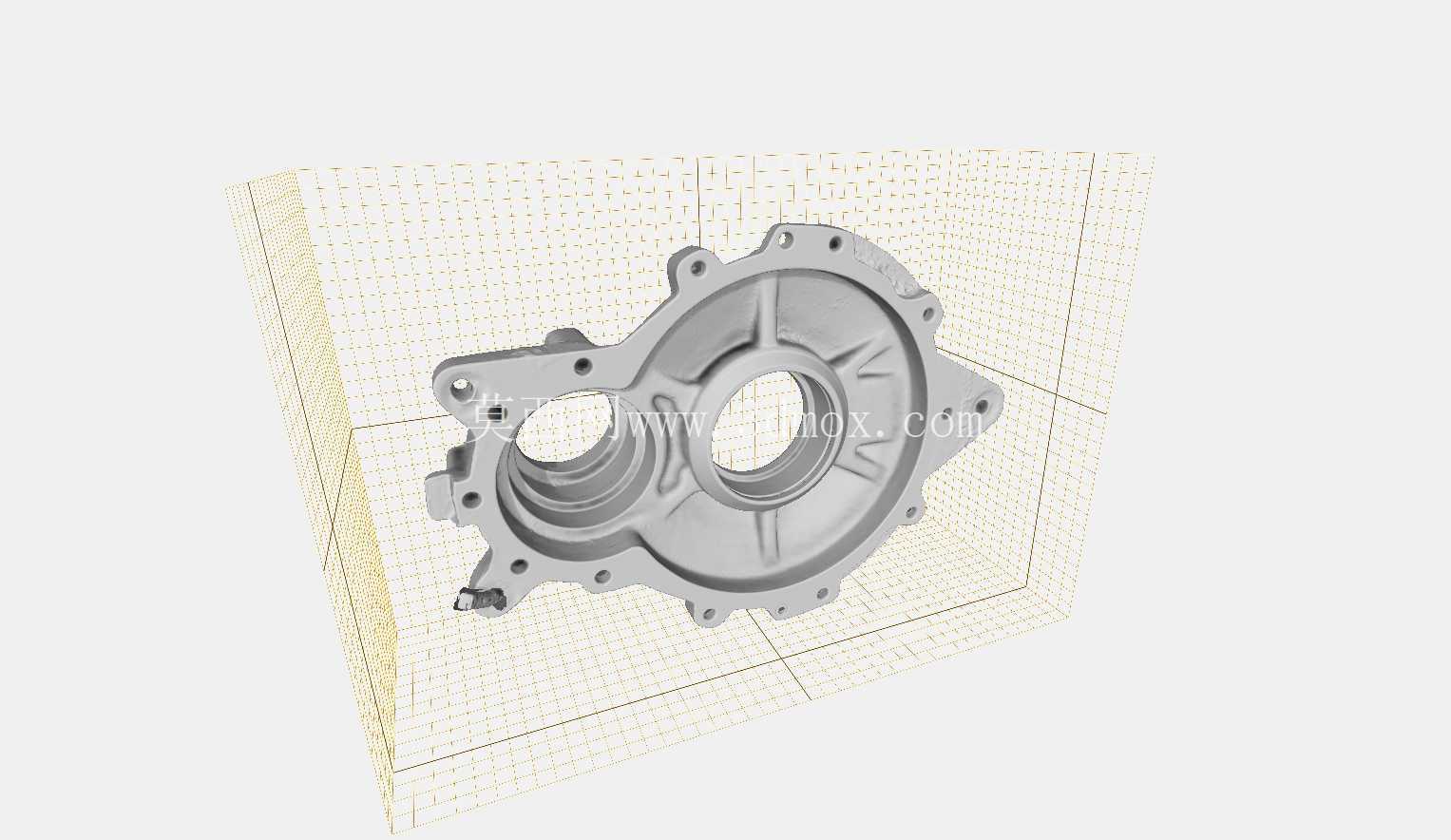

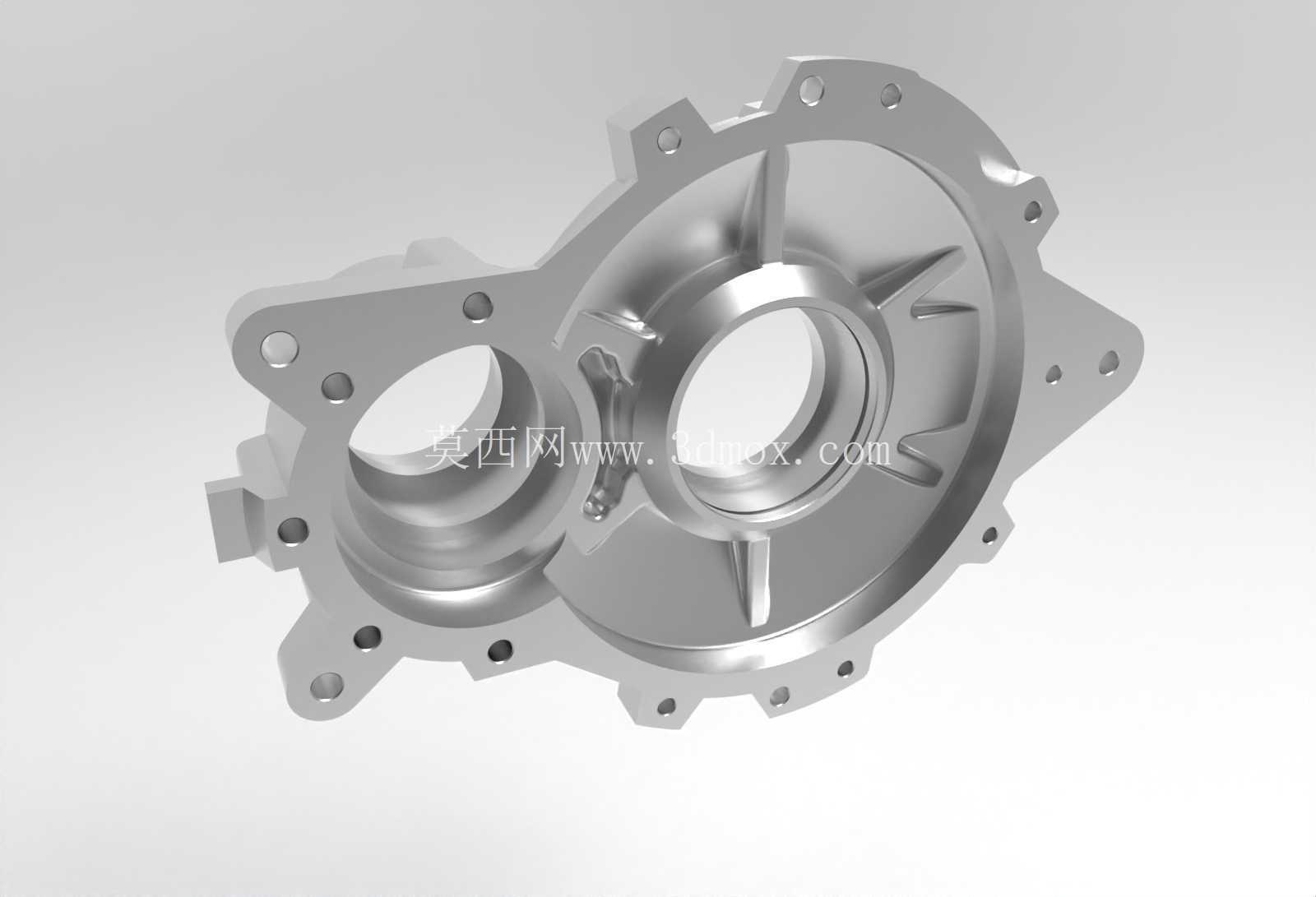

  主腔体侧面的异形凸台结构,集成了输出轴的轴承座与油封安装槽,油封槽的深度与宽度按照标准双唇油封的尺寸设计,能够有效阻挡腔体内润滑油泄漏,同时防止外部粉尘、泥水侵入传动腔,适配户外复杂工况的使用需求。壳体边缘均匀分布的螺栓过孔,采用了锪平加工设计,每个安装孔位的周边都做了局部加厚的加强筋处理,筋条厚度从安装孔位置向壳体主体平滑过渡,既能够保证螺栓锁紧时的压紧力均匀分布,避免壳体局部应力集中导致开裂,也能在不额外增加壳体整体壁厚的前提下,提升整体结构的刚性,控制零件的整体重量。

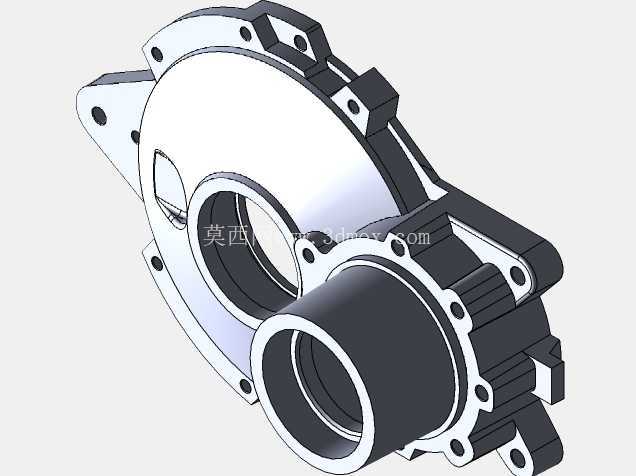

  设计过程中优先考虑了压铸工艺的成型可行性,所有转角位置都做了R2-R3的圆角过渡,避免压铸时出现铝液填充不足、冷隔缺陷,壳体的拔模斜度控制在1.5°-2°之间,既方便压铸后脱模,也不会影响后续轴承安装位的机加工余量预留。从安装边界来看,壳体下方延伸出的带孔安装耳,是整个传动单元与设备机架的连接点位,三个安装孔的中心距尺寸严格匹配对应机架的安装孔位,安装面的平面度公差控制在0.05mm以内,保证装配后传动单元与动力输入端的同轴度,避免运转时产生额外的径向载荷。壳体上预留的异形凹腔结构,是为换挡拨叉或者润滑油道预留的安装空间,能够在不增加壳体外部体积的前提下,集成更多的功能结构,压缩整个传动单元的外形尺寸,适配安装空间紧凑的设备布局。

  在腔体内部的设计上,特意在齿轮啮合区域的下方预留了储油空间,润滑油在齿轮运转时被带起飞溅,能够均匀润滑各个齿轮啮合面与轴承位置,不需要额外设计复杂的强制润滑油路,简化了整体结构,降低了后期维护的难度。壳体的壁厚设计采用了等强度原则,承载较大的轴承座位置壁厚达到6mm,而腔体非承载区域的壁厚控制在3.5mm,既保证了结构强度,也避免了压铸时因为壁厚不均产生缩孔、变形等缺陷。实际使用中,这款壳体能够承受齿轮传动时产生的径向与轴向载荷,在额定转速范围内运行时,壳体的振动幅值控制在0.03mm以内,有效降低传动系统的运行噪音,同时铝合金材质的导热性能优秀,能够及时将齿轮啮合产生的热量散发出去,避免腔体内温度过高导致润滑油性能衰减。在装配流程上,这款壳体的各个安装位都预留了机加工的定位基准,以输入轴轴承孔的中心为设计基准,输出轴轴承孔、安装耳平面的位置度都围绕这个基准进行公差分配,能够保证装配时各个零件的位置精度,减少装配时的修配工作量,提升批量生产时的装配一致性。针对不同的使用场景,壳体表面可以做喷丸、阳极氧化等表面处理,提升耐腐蚀性能,适配潮湿、多粉尘的户外作业环境,延长整个传动单元的使用寿命。
