带安装底座的槽型滚轮支撑导向组件

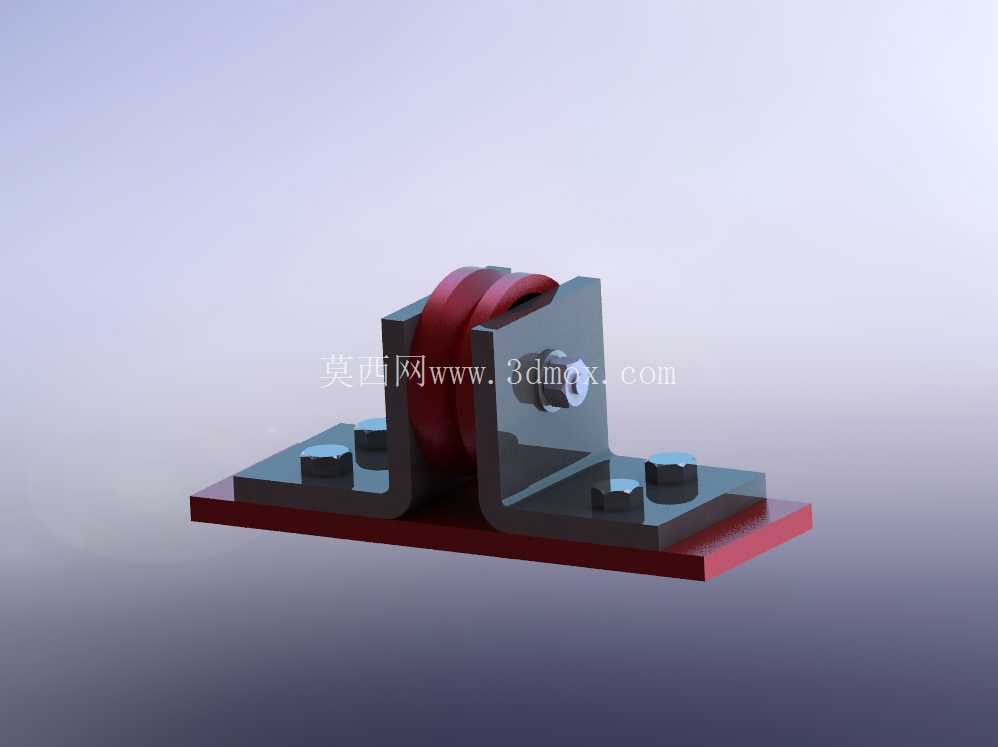

　　这类带安装底座的槽型滚轮支撑导向组件，在轻型输送线、物料滑移导向工位、小型设备直线运动副里应用十分普遍，日常做非标设备结构设计时经常会用到这类成熟的小单元，不用从零开始拆分设计每个零件，能省不少方案迭代的时间。先从实际安装边界说，组件的底座是带两个安装孔的L型折弯结构，安装孔位适配常规的内六角圆柱头螺栓，孔间距留足了扳手操作空间，安装时不需要额外做沉孔避让，直接在安装基板上打对应规格的通孔就能完成固定，底座的折弯高度刚好给滚轮留出转动间隙，不会和安装面发生运动干涉，整体安装后突出安装面的高度控制得比较紧凑，不会占用过多设备内部的排布空间，对空间局促的小型自动化工位适配性很好。

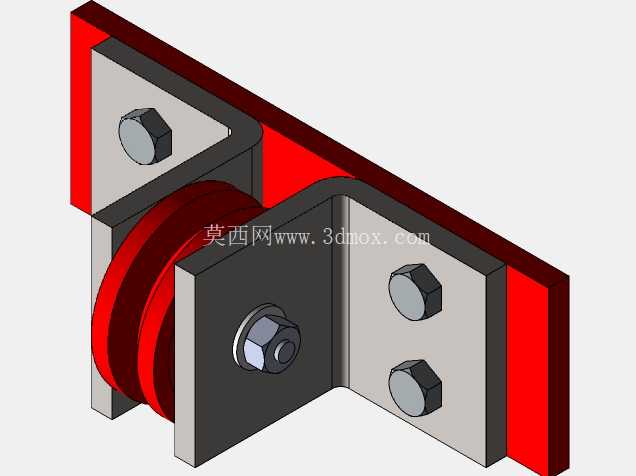

　　再看功能特性，核心的槽型滚轮采用中间内凹的轮面设计，能适配圆钢导轨、钢丝绳导向、小型链条张紧导向这类场景，轮面和被导向件的接触面积经过匹配，既不会因为接触应力过大过早磨损，也不会因为间隙过大出现导向窜动的问题；滚轮两侧通过L型支架的立板做支撑，轴孔配合采用间隙配合，滚轮转动时的阻尼很小，长期往复运动也不会出现卡滞，支架立板和底座之间是垂直折弯结构，折弯处做了圆角过渡，避免应力集中导致长期受载后出现折弯开裂的问题，底座上的两个六角螺栓是用来锁紧支架和底座的吗？

　　不对，仔细看结构，底座上的紧固件是把整个组件固定在设备机架上的，滚轮的转轴是压装在两侧立板的轴孔里，不需要额外做轴向锁紧，装配的时候直接把滚轮卡入两侧立板的卡槽，压入转轴就能完成滚轮部分的组装，工序非常简单，适合批量装配的场景。设计思路上，这类组件走的是模块化集成的路线，把滚轮、支撑支架、安装底座整合为一个独立单元，设计选型时不需要单独计算滚轮的支撑强度、支架的折弯刚度，直接根据导向负载、运动速度选对应规格的组件就行，支架的板材厚度经过校核，在额定导向负载下不会出现侧向变形，滚轮的材质搭配也做了适配，轮体采用耐磨材质，转轴采用调质处理的钢材，耐磨性能和抗冲击性能都能满足常规工业场景的使用要求，不会用几个月就出现滚轮晃荡、轴孔磨损变大的问题。

　　实际用的时候，这类组件不光能做直线导向，还能用来做小型物料的滚动支撑，比如在料道的两侧装一排这类滚轮，让工件顺着滚轮滑动，能大幅降低工件和料道之间的摩擦阻力，减少工件表面的划伤，比直接用光滑钢板做料道的使用寿命长很多，维护也方便，要是某个滚轮磨损了，只需要冲下转轴更换滚轮就行，不用把整个组件都拆下来换掉，后期维护成本很低。另外在做结构排布的时候，要注意两个组件之间的间距，要根据被导向件的长度来调整，避免被导向件在两个滚轮之间出现下垂卡滞的情况，安装时要保证所有滚轮的槽面在同一个导向平面上，不然会出现导向偏移，加剧滚轮的单边磨损，组件的安装面要做平整处理，要是安装面不平，锁紧螺栓之后会导致支架立板出现歪斜，滚轮转动就会出现卡滞，这点在现场安装的时候经常容易被忽略，很多时候滚轮转不动不是零件加工的问题，是安装面没找平导致的支架变形。从建模的角度来说，这个组件的建模过程覆盖了基础的拉伸、切除、装配配合、干涉检查这些常用操作，每个零件的特征都做了参数化关联，要是需要改滚轮的直径、支架的高度，直接修改对应参数就能更新整个模型，不用重新绘制每个零件，对新手熟悉装配体建模逻辑也很有参考性，能直观理解零件之间的配合关系、装配顺序，还有实际安装时需要预留的操作空间、运动间隙这些工程上实际要考虑的问题，不是那种只看外观的示意模型，每个结构细节都对应实际加工装配的要求。
