工业包装线双开门电源柜整体装配结构

　　在包装生产车间的供配电体系搭建中，这类柜体是整条产线动力分配与电气控制的核心载体，区别于普通民用配电柜，其结构设计完全围绕工业现场连续作业的可靠性要求展开。从实际使用场景来看，包装线现场往往存在多台执行设备并行运行的情况，包括封箱机构、输送辊道、检测工位、贴标单元等，不同设备的供电电压等级、功率需求、控制逻辑存在明显差异，这就要求柜体内部既要完成主回路的动力分流，也要集成控制回路的信号交互、状态检测与保护功能。

　　从功能实现层面拆解，这套柜体首先承担进线电源的承接与分配作用，主进线接入后通过母排将动力分送至各支路断路器，每一条支路对应产线上的一组用电单元，避免单台设备故障引发整条产线断电；其次集成了设备启停的操作回路，面板预留的按钮安装位可直接对应各工位的启动、停止控制，无需额外外挂操作箱；第三是状态检测功能的集成，柜内预留了电流互感器、电压采集模块、信号指示灯的安装位置，运维人员可直接通过面板指示判断各支路运行状态，快速定位过载、短路等故障点；最后是保护功能的落地，从进线侧的总断路器到各支路的分断开关，再到控制回路的熔断器，形成分级保护体系，故障发生时可快速切断对应回路，缩小故障影响范围。

　　在结构设计思路上，这款柜体采用双开门对开结构，主要考虑到包装线现场的安装空间往往紧贴产线侧方，单开门结构需要预留较大的开门回转空间，双开门设计可将单扇门的回转半径缩小近一半，适配车间内狭窄的安装通道。柜体内部采用分层安装布局，上层预留主进线开关与母排安装空间，中层布置各支路断路器与控制继电器，下层设置接线端子排与线缆固定位，强弱电回路之间预留足够的安全间距，避免信号干扰。柜体侧板与门板均采用折弯成型的钣金结构，折边处做加强筋处理，既保证柜体整体刚性，避免车间内叉车剐蹭、设备振动引发柜体变形，也能减少板材厚度，控制整体重量。门板内侧预留了线槽安装位，柜内布线可沿侧边线槽规整排布，方便后期运维时的线路查改。

　　关于安装边界与尺寸适配，这款柜体的底部设计了可拆卸的安装底座，底座上预留了与地面预埋槽钢匹配的固定孔位，安装时可直接通过膨胀螺栓或焊接方式与地面基础固定，无需额外制作安装支架。柜体顶部预留了进线孔，可适配桥架布线的进线方式，底部也预留了出线孔，对应埋地布线的场景，现场可根据实际布线方向选择开孔位置，无需二次切割。柜体内部的安装导轨采用标准DIN导轨规格，所有电气元件均可直接卡装在导轨上，元件更换时无需重新打孔，大幅缩短维护时间。门板与柜体框架之间设置了密封胶条，可阻挡包装车间内的纸箱粉尘、包装碎屑进入柜内，避免积尘引发的电气接触不良问题，同时柜门配备了三点式门锁，非运维人员无法随意开启，符合工业现场的安全管理要求。

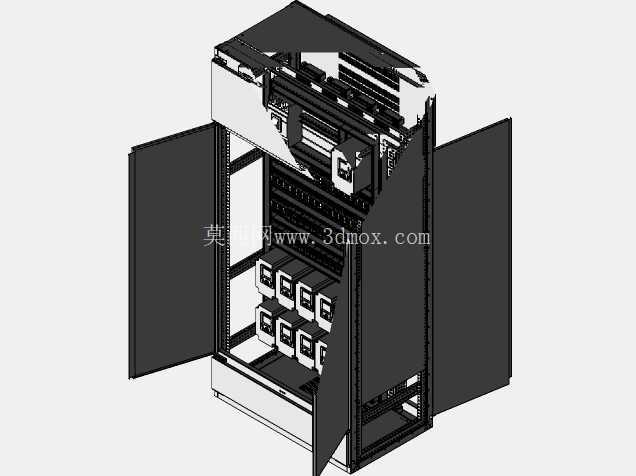

　　从实际装配的角度来看，这套三维装配结构完整还原了柜体从框架搭建、内部元件安装到门板装配的全流程，各部件之间的装配间隙、连接位置都做了精准匹配，比如导轨与柜体框架的固定孔位、元件之间的安全间距、门板铰链的安装位置都符合电气安装规范，设计人员可直接参考这套结构调整柜体尺寸、元件布局，适配不同功率等级、不同规模的包装线供配电需求，也可基于这个基础框架拓展PLC安装位、通讯模块安装位，满足智能化产线的配电与控制集成需求。
