工业双开门低压电控配电柜体结构

　　这款双开门结构的低压电控柜体，主要面向工业厂房车间的低压配电末端场景使用，常见于生产车间动力配电、生产线设备集中供电控制、厂区辅助供电回路分配等工况，承担回路分断、负载保护、供电状态监测的核心作用，可同时对接多路动力回路与控制回路，适配不同功率等级的工业设备供电需求。柜体采用左右对开双门结构，整体为落地式安装设计，安装时需要在地面预留对应尺寸的混凝土基础或者型钢安装底座，底座需要提前预埋固定螺栓，柜体就位后通过底部的安装孔与底座锁紧，保证柜体运行过程中不会因外力触碰产生位移，同时柜体底部预留有电缆进线的开孔，可根据现场布线需求选择下进线下出线或者下进线上出线的布线方式，开孔位置需要在布线完成后使用防火密封胶泥封堵，避免粉尘、虫鼠进入柜体内部引发电气故障。

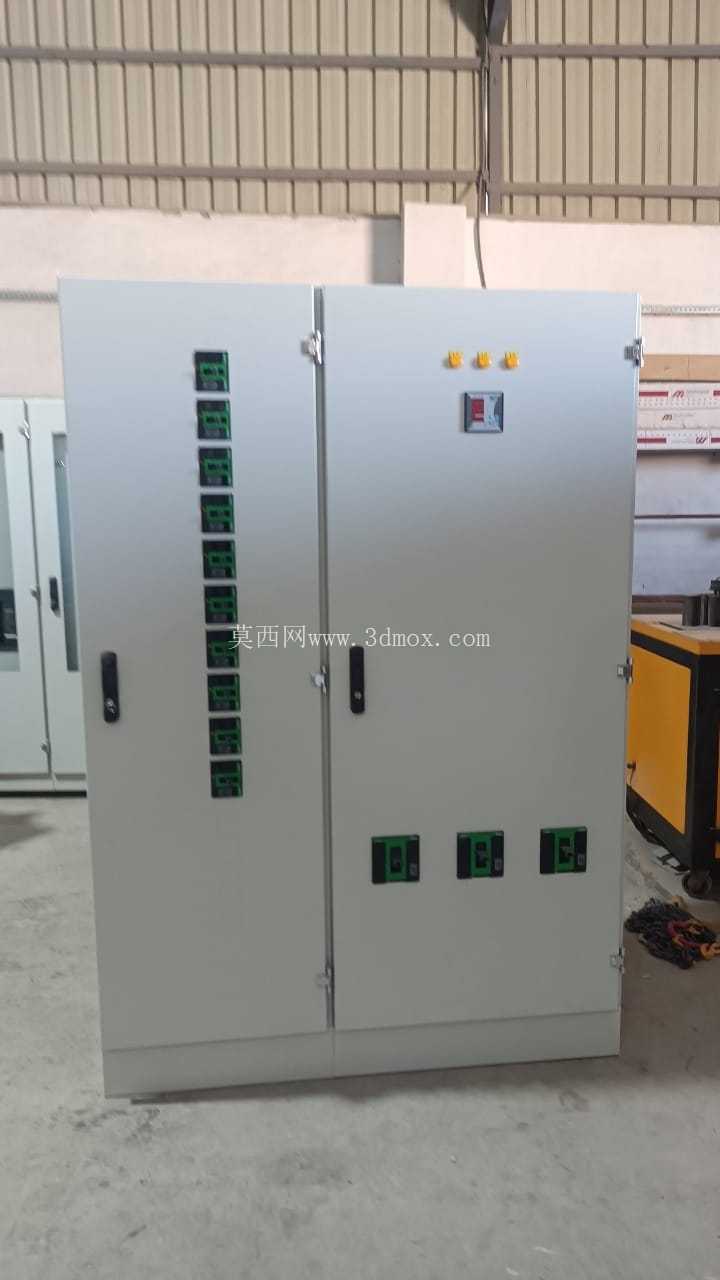

　　从结构设计来看，两门拼接处采用内置式铰链配合多点锁止结构，柜门关闭后可实现整面防护，防护等级可满足常规工业车间的IP54要求，可阻挡日常生产过程中的粉尘飞溅、少量泼水侵入柜体内部。左门区域竖向排布多组回路操作窗口，每个窗口对应独立的出线回路，可直接在柜门外部操作对应回路的分合开关，不需要打开柜门即可完成常规的回路通断操作，降低日常运维的触电风险；右门上部设置有状态显示仪表与操作按钮，可实时显示柜体主回路的电压、电流参数，三个黄色按钮分别对应主回路分闸、合闸、故障复位功能，仪表下方与右门下部预留的三个窗口位置，可根据实际使用需求加装多功能电表、谐波监测模块或者分回路状态指示灯，适配不同场景的配电监测需求。

　　柜体内部预留有充足的元器件安装空间，主进线开关可安装在柜内上部的安装梁上，下部通过母排连接各个分回路的断路器、接触器、热继电器等元器件，柜内两侧预留有标准的安装导轨固定孔位，可根据元器件数量灵活调整导轨安装位置，不需要额外在柜体侧板上钻孔，降低现场改装的工作量。柜门内侧预留有走线槽安装位置，柜门表面的按钮、仪表的二次线可通过柜门与柜体之间的防水走线软管连接到柜内的二次端子排，避免开关门过程中拉扯二次线导致接线松脱。柜体的门板与框架之间设置有连续的密封胶条，胶条采用耐老化橡胶材质，长期使用不会出现硬化脱落的问题，柜门关闭后胶条被均匀压缩，可有效隔绝外部粉尘与水汽。

　　考虑到工业现场的运维需求，每扇柜门都设置有独立的锁具，只有持有对应钥匙的运维人员才可打开柜门操作内部元器件，避免无关人员误操作引发供电事故。柜体顶部预留有吊装孔，方便设备进场时使用起重设备吊装就位，吊装孔在安装完成后可使用配套的塑料堵头封堵，避免粉尘从吊装孔进入柜内。在实际选型应用中，这类柜体可根据内部安装的元器件总功率调整母排的规格，适配从100A到630A不等的主进线电流需求，可覆盖大多数中小型生产车间的动力配电需求，也可作为大型设备的随机配套电控柜使用，安装在设备旁侧就近为设备提供配电与控制功能。设计过程中充分考虑了柜体的散热需求，柜体顶部与下部分别预留有可选装的通风散热滤网位置，当柜内安装的元器件发热量较大时，可在通风位置加装散热风扇，形成下进风上出风的散热风道，保证柜内温度维持在元器件允许的工作范围内，避免高温导致元器件寿命缩短。柜体的所有金属结构件都经过酸洗磷化后静电喷塑处理，表面涂层均匀附着力强，可适应工业车间内的弱腐蚀环境，长期使用不会出现漆面脱落、生锈的问题。
