十字轴式万向传动接头三维结构设计

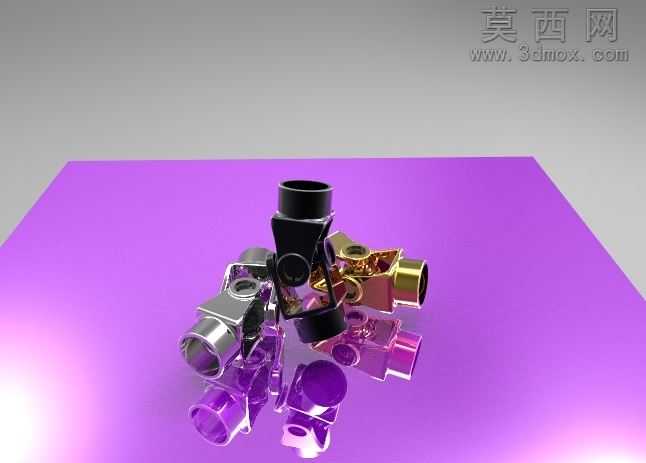

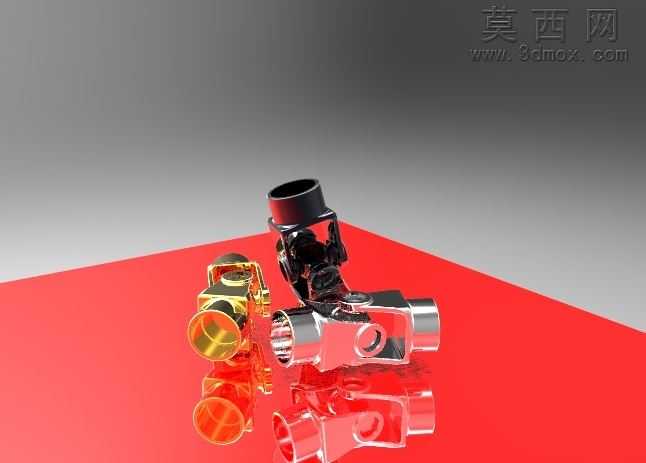

本作品为十字轴式万向传动接头的三维参数化设计模型，采用Autodesk Inventor完成全流程建模与渲染工作。建模阶段首先梳理万向接头的核心传动逻辑：该部件可实现两轴不同轴线间的回转运动传递，补偿安装偏差与工作过程中的角度偏移，是传动系统中常用的变角度动力传递构件。建模时先绘制两端叉形接头的二维草图，通过拉伸、切除命令生成带套筒连接端的叉形基体，对叉头的销轴安装孔进行同轴度约束，确保后续十字轴装配的精度；随后构建十字轴主体，对四个轴颈进行倒角处理，匹配叉头的安装孔径，添加转动配合约束还原十字轴的万向摆动功能。材质设置上，整体构件赋予合金钢材质，调整金属粗糙度参数模拟锻造加工后的哑光金属质感，对轴颈配合面设置略高的反光度，区分加工面与非加工面的视觉差异。渲染阶段采用渐变蓝灰背景，添加柔和的环境光与定向补光，突出构件的结构轮廓与金属质感，清晰展现叉形架与十字轴的装配关系。设计过程中重点考量部件的传动可靠性：两端连接套筒采用内孔圆柱结构，可适配不同直径的传动轴，叉形架的镂空结构在保证结构强度的前提下降低了部件自重，十字轴与叉头的配合间隙预留合理，既保证转动灵活性又避免传动过程中出现过大旷量。该模型完整还原了万向接头的装配结构与工作形态，可用于机械传动结构的教学演示、非标设备传动系统的选型参考，也可作为相关产品设计的结构原型，帮助设计人员快速理解万向传动的结构原理，缩短同类产品的开发周期。
