六角壳体管壳式换热设备结构设计

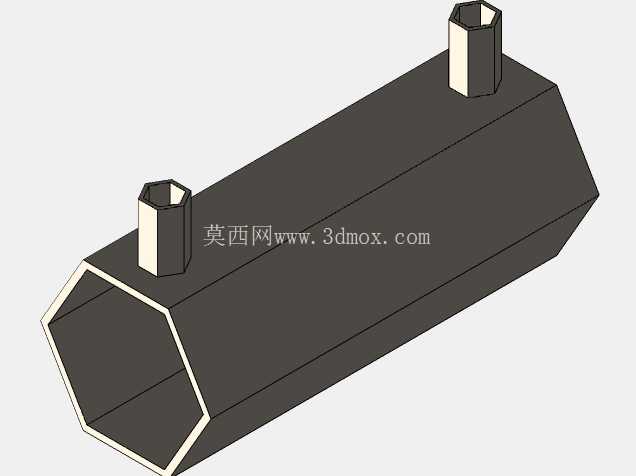

　　这款六角壳体的管壳式换热结构，在常规管壳换热器的圆形壳体基础上做了截面形态优化，核心是适配小空间集成安装场景下的排布需求，在化工小型试验装置、车载液冷换热单元、紧凑型液压站油温冷却回路这类安装边界受限的工况里，相比同流通截面积的圆形壳体换热器，六角截面的平面侧壁可以直接贴合安装基面，不需要额外加工弧形安装支座，能压缩15%左右的安装占用空间，同时相邻设备排布时六角面可以互相贴合，减少管线弯折的冗余长度。

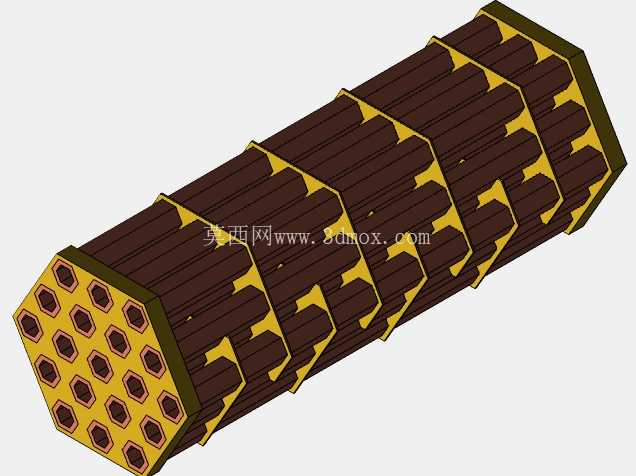

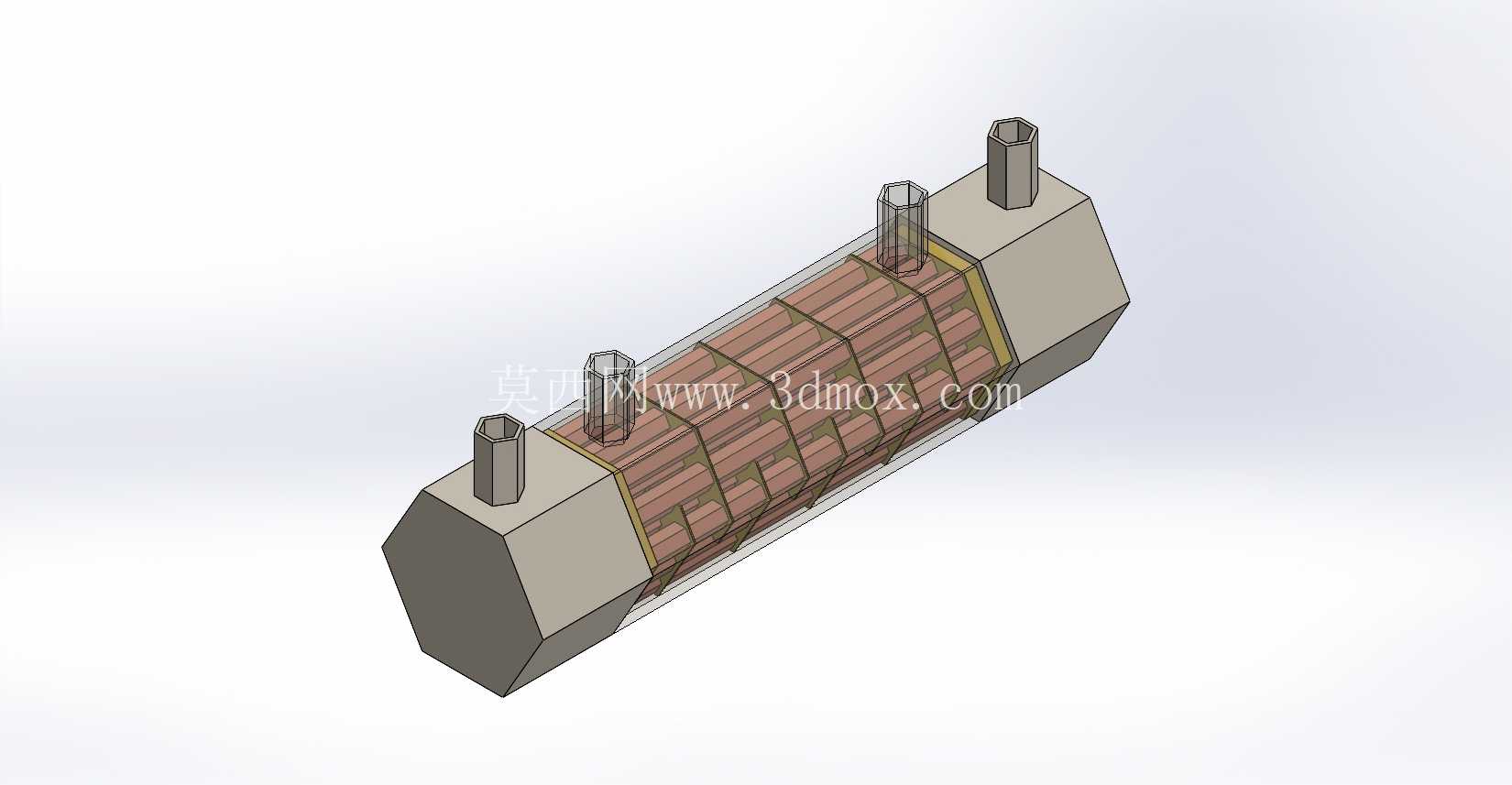

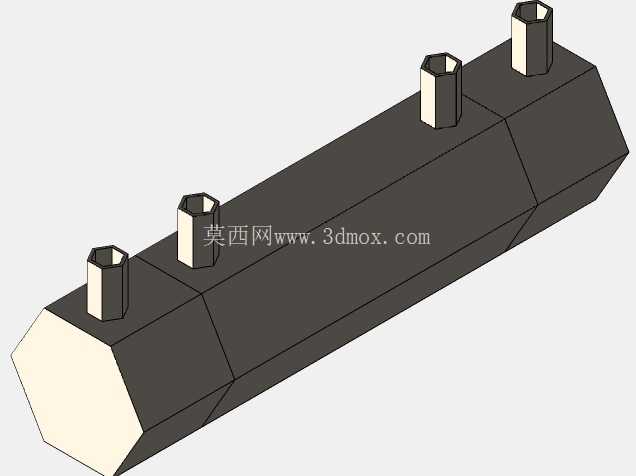

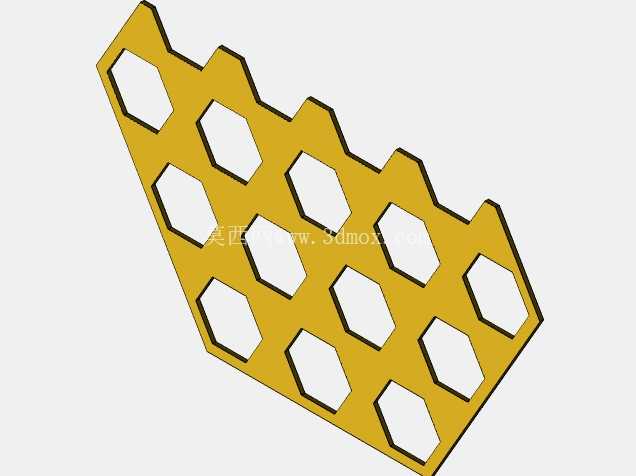

　　从实际功能逻辑来看，设备保留了管壳式换热器的核心流道设计，壳程走被冷却或被加热的介质，管程走换热工质，顶部四个凸起的管接头分别对应管程的进出、壳程的进出接口，接口采用外螺纹连接形式，适配常规工业液压管路、化工流体管路的快装或硬管连接需求，不需要额外做法兰转接，能减少管路连接的泄漏点。内部的折流板采用等间距排布，和六角壳体内壁完全贴合，避免壳程介质出现流动死区，让介质在壳程内保持稳定的错流状态，提升换热效率的同时，也能减少介质内杂质在壳程底部的沉积，降低日常维护的清理频次。

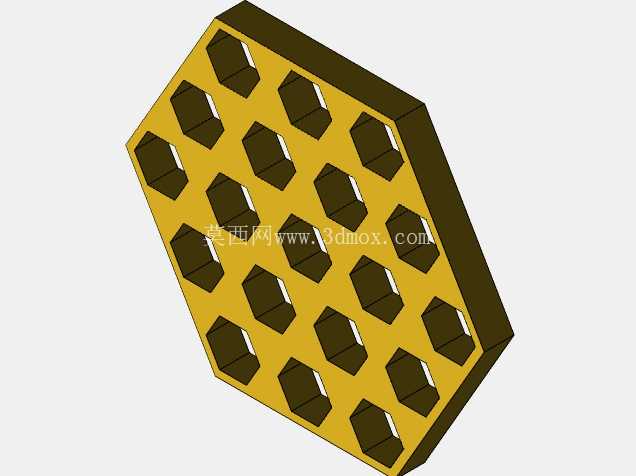

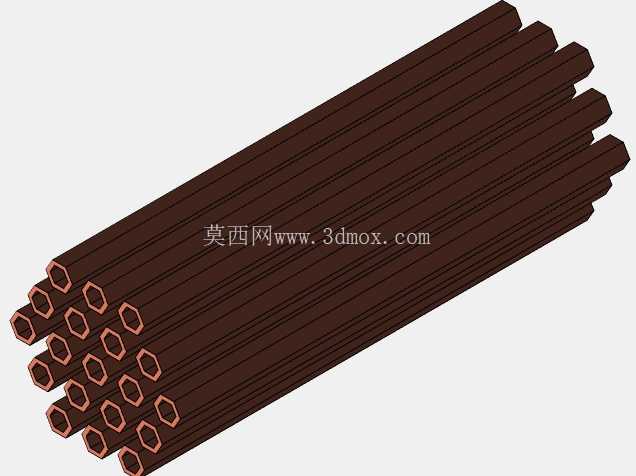

　　设计过程中首先考虑的是壳体的承压能力，六角截面的棱边位置做了圆角过渡处理，避免应力集中，在1.6MPa的常规工作压力下，棱边位置的应力集中系数比直角六角结构降低40%左右，不需要额外增加壳体壁厚就能满足承压要求，控制了整体设备重量。管板和六角壳体的连接采用焊接结构，换热管和管板的连接采用强度胀加密封焊的形式，适配有一定温度波动的换热工况，避免温度变化导致换热管和管板连接位置出现泄漏。内部换热管采用正三角形排布，在六角截面的壳体内最大化排布换热管数量，相比同外接圆直径的圆形壳体，六角截面的换热管排布数量能提升8%左右，在不增加设备外接尺寸的前提下提升换热面积。

　　安装边界方面，设备的六个侧壁中，三个相邻侧壁预留了安装螺纹孔位，可以根据现场安装空间选择任意一个平面作为安装基面，不需要调整设备的接口朝向，适配不同方向的管路走向。设备的轴向长度和六角对边尺寸的比例控制在4:1左右，既保证足够的换热流程长度，也避免长径比过大导致的壳体刚性不足问题，运输和安装过程中不需要额外做支撑加固，水平安装时两端的管板位置可以直接作为支撑点，中间不需要额外加支撑座。接口位置的凸起高度控制在六角对边尺寸的1/5以内，避免安装时和周边设备出现干涉，接口的螺纹规格统一采用常用的管螺纹标准，现场安装时不需要单独配置转接头。

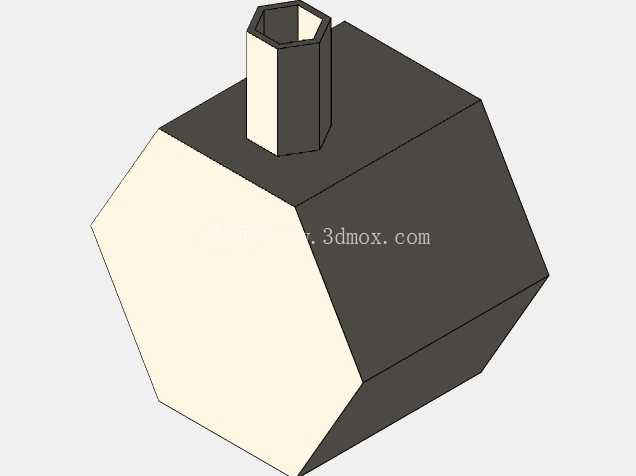

　　实际工况适配中，这款结构可以用于液-液换热、气-液换热场景，当用于液压系统冷却时，壳程走液压油，管程走冷却水，六角壳体的平面侧壁可以直接贴在液压站的油箱侧壁安装，不需要额外的安装支架，管路可以直接从油箱顶部引出连接到设备接口，缩短管路长度减少压力损失。当用于小型化工试验装置的介质换热时，六角结构可以多个并排安装在试验台架上，相邻设备的侧壁贴合固定，节省台架的安装空间，同时每个设备的接口朝向可以统一调整，方便管线的集中排布。设备的端盖采用和壳体截面一致的六角结构，拆卸维护时不需要大尺寸的扳手，用常规的开口扳手就能拆卸端盖，抽出内部的换热管束做清理，维护操作的空间要求比圆形端盖的换热器更低，适合在安装空间紧凑的现场做维护作业。
