挖掘机工作臂挖掘作业结构三维设计

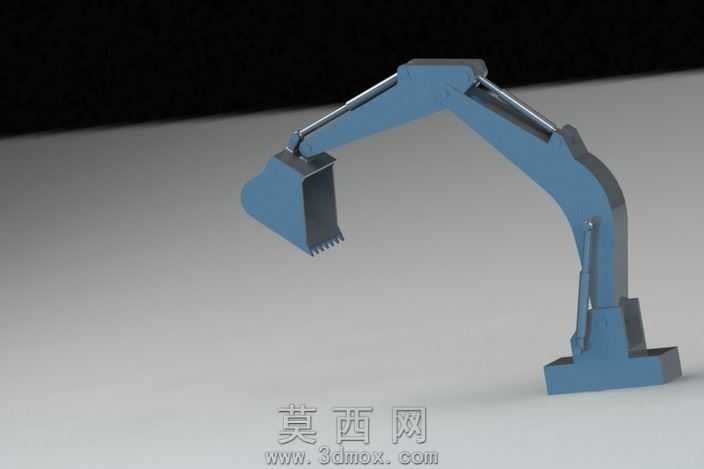

本作品为挖掘机工作臂的三维建模设计，采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循工程机械设计的尺寸规范与运动逻辑，完整还原挖掘臂从基座连接端到铲斗末端的全部结构组成。建模初期先梳理挖掘臂的运动层级关系，将整体结构划分为固定基座、动臂、斗杆、铲斗以及配套液压油缸五个核心模块，每个模块单独绘制草图后通过特征拉伸、切除、放样等操作生成实体，各部件之间通过配合约束完成装配，确保动臂举升、斗杆收放、铲斗挖掘的动作路径符合真实挖掘机的运动范围，不存在运动干涉问题。材质设置阶段，针对不同部件的实际材质属性进行参数调整，主体金属结构部分采用哑光蓝灰色工程金属材质，调整粗糙度参数模拟工程机械漆面的磨砂质感，液压油缸的活塞杆部分设置高反光金属材质，还原镀铬杆件的光亮表面特性，铲斗斗齿部分添加轻微磨损质感的材质细节，提升模型的真实感。渲染阶段采用柔和的影棚布光方案，主光源从侧上方照射突出结构的轮廓层次，辅助光源补全暗部细节避免结构阴影过黑丢失细节，背景采用浅灰色渐变背景突出主体结构，最终渲染图清晰展现挖掘臂处于挖掘作业姿态时的整体形态。设计过程中重点考量液压油缸的安装点位合理性，确保油缸伸缩行程与臂架运动角度匹配，各铰接点的位置经过反复调整，兼顾挖掘力传递效率与作业范围覆盖，铲斗的斗齿排布、斗容曲线参考通用小型挖掘机的铲斗参数设计，整体结构简洁规整，可用于工程机械结构教学、挖掘动作仿真演示等场景，模型各零件可单独编辑修改，方便后续拓展调整为不同吨位机型的挖掘臂结构。
