五叶轴流式排气扇叶轮结构设计方案

　　在工业通风、设备散热、民用排风等多个场景中，排气扇的核心做功部件叶轮的结构合理性，直接决定整套排风系统的运行效率、噪音水平与使用寿命。这款五叶结构的排气扇叶轮，在设计阶段就充分考虑了不同应用场景下的气流组织需求，没有采用常规的等厚平直叶片方案，而是针对叶片的翼型做了渐进式的弧度优化，从叶根到叶尖的弦长、安装角都做了连续的参数调整，避免叶片在转动过程中出现局部气流分离的问题，减少涡流产生的气动噪音，同时提升单位转速下的风量输出效率。

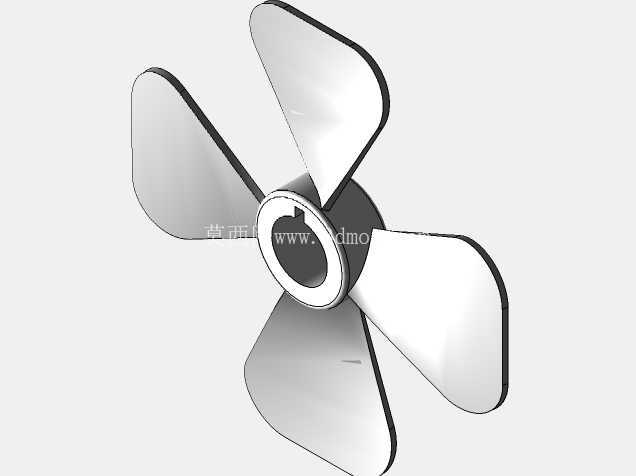

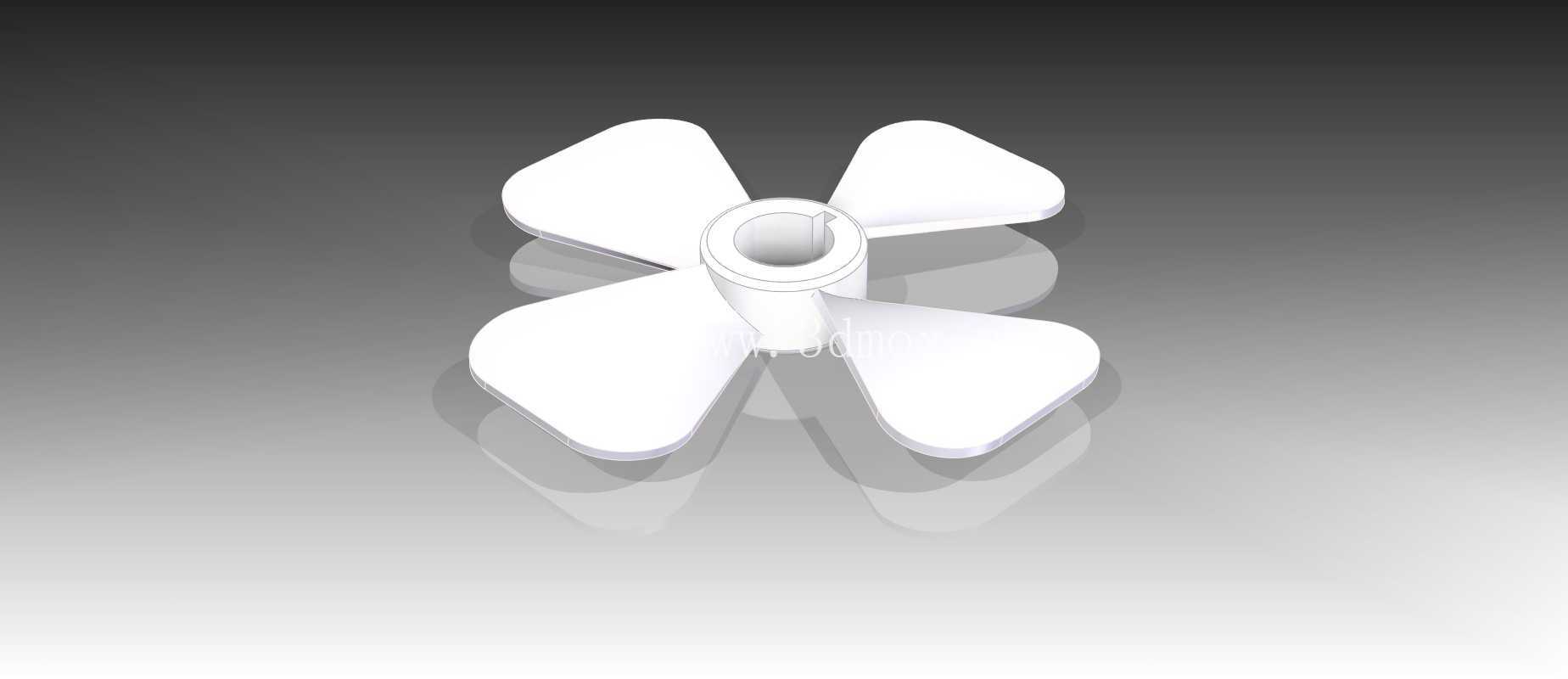

　　从安装边界来看，这款叶轮的中心轴套采用了带定位卡槽的通孔设计，适配常规的单相异步电机输出轴，轴套与叶片的连接位置做了加厚的过渡圆角处理，避免长期高速转动下应力集中导致的叶片根部断裂问题，整个叶轮的径向尺寸控制在适配常规8寸到10寸排气扇壳体的范围内，安装时不需要额外修改原有设备的风筒结构，可直接替换同规格的老旧损坏叶轮，降低设备维护的改造成本。叶片的边缘做了圆滑的倒角处理，没有尖锐的棱角，一方面是减少转动过程中的风切噪音，另一方面也避免安装维护过程中划伤操作人员，符合机械安全设计的基本要求。

　　在实际应用场景中，这类叶轮既可以用在工业机柜的散热排风系统中，搭配防护网罩直接安装在机柜侧壁，将柜内电气元件运行产生的热量及时排出，避免柜内温度过高导致元件性能衰减；也可以用在民用建筑的卫生间、厨房排风系统中，配合通风管道将室内的污浊空气、油烟湿气排到室外，维持室内空气环境的洁净度；还可以用在小型设备的冷却风道内，作为风冷系统的动力部件，为发热的工作组件提供持续的冷却气流。设计过程中针对叶片的动平衡做了专门的结构优化，五个叶片沿圆周方向均匀分布，每个叶片的质量偏差控制在极小的范围内，叶轮整体装配后不需要额外做过多的动平衡配重处理，就能保证在额定转速下平稳运行，减少转动过程中的振动传递，降低与之连接的电机的轴承磨损速度，延长整套排风设备的维护周期。

　　不同于金属材质的冲压叶轮，这款一体结构的叶轮设计可以采用注塑工艺一次成型，生产过程中不需要额外的焊接、铆接工序，生产效率更高，同时塑料材质本身的耐锈蚀特性，让它可以在湿度较高的厨卫环境、或者带有一定腐蚀性气体的工业通风场景中长期使用，不会像金属叶轮那样容易出现锈蚀、涂层脱落的问题。叶片的曲面设计经过了气流仿真验证，在相同转速下，比同尺寸的四叶平直叶片风量提升约12%，同时气动噪音降低3分贝左右，在对噪音控制有要求的办公场所、居住场景中使用也不会产生明显的扰人噪音。轴套内部的定位结构可以和电机轴上的定位销紧密配合，传递扭矩的过程中不会出现打滑的问题，即使在长期满负荷运行的状态下，也能保证叶轮和电机轴的同步转动，避免因打滑导致的风量损失或者电机空转烧损的问题。

　　在结构细节上，每个叶片的叶型都采用了前掠式的设计思路，叶尖位置的前掠角度可以有效抑制叶尖涡流的产生，进一步提升气动效率，同时减少叶尖位置的压力脉动，降低气流通过风筒时产生的再生噪音。叶轮的中心轮毂部分做了内凹的流线型设计，气流经过轮毂位置时不会产生明显的扰流，让整个进风面的气流分布更加均匀，避免局部风速过高导致的异常噪音。从安装维护的角度来说，这款叶轮的整体重量较轻，单人就可以完成安装更换操作，不需要额外的吊装辅助工具，日常清洁时也可以直接擦拭叶片表面，不会因为复杂的曲面结构导致清洁死角积灰，长期使用也能维持稳定的风量输出，不会因为积灰导致叶轮动平衡被破坏而产生振动问题。
