螺旋盘管式换热结构三维设计

　　在化工溶剂冷凝、小型制冷系统蒸发器、液压系统油温冷却、实验室小型换热装置这类空间受限但换热效率要求较高的场景里，螺旋盘管结构的换热部件一直是结构工程师选型时的优先选项之一。不同于常规列管式换热器的直管排布，螺旋盘管依靠自身连续弯曲的流道，让管内流动的介质在行进过程中持续产生垂直于主流方向的二次环流，这种扰动会持续破坏管壁处的滞流边界层，让管内外介质的热量传递效率比同通径直管提升不少，同时整体结构不需要额外的管板、折流板等支撑固定零件，整体集成度更高，占用的安装空间更小。

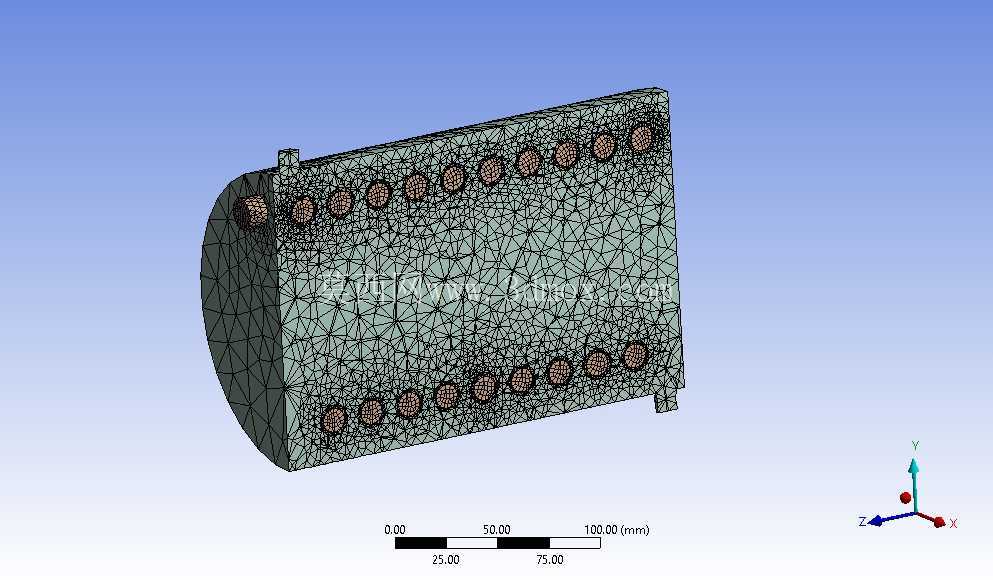

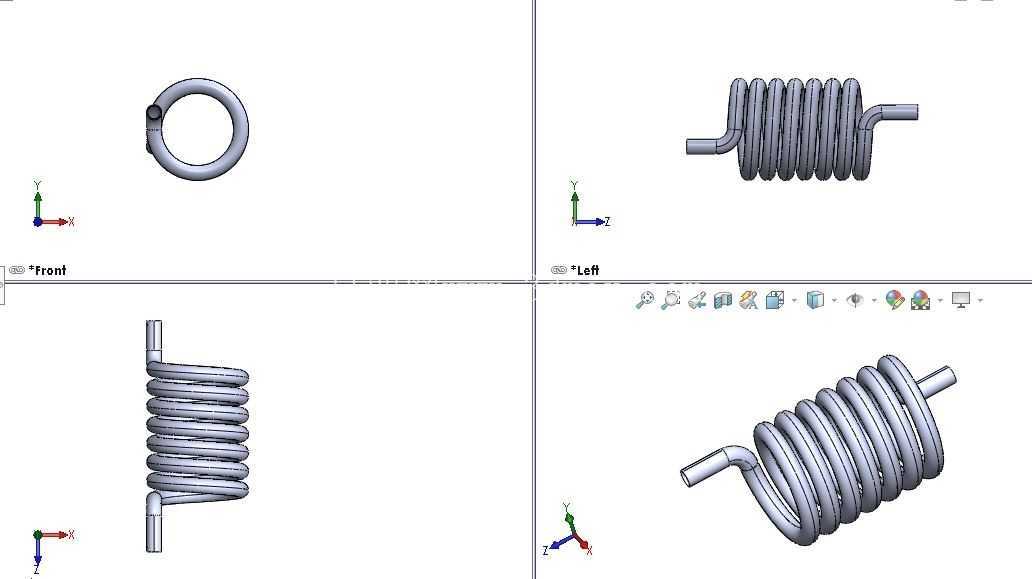

　　从结构设计逻辑来看，这款螺旋盘管的管体采用等螺距等曲率的螺旋排布，两端伸出的直管段是专门预留的管路接口段，设计时特意将接口段的轴线调整为与螺旋轴线平行的方向，方便现场安装时直接对接硬管或者软管接头，不需要额外增加转弯接头来适配安装方向，减少管路连接点也就意味着降低了介质泄漏的风险。盘管的曲率半径经过匹配计算，既保证管内介质流动时不会因为曲率过小产生过大的流动阻力，避免输送泵的扬程损耗过高，也不会因为曲率过大导致整体盘绕直径超出安装边界，适配小型集成化设备的内部安装空间。

　　实际选型应用时，首先要确认盘管的整体安装边界：盘绕后的主体外径是核心的径向安装尺寸，螺旋段的总长度是轴向安装尺寸，两端接口段的伸出长度需要匹配设备壳体上的开孔位置，接口的通径要和上下游管路的通径保持一致，避免通径突变造成局部阻力激增。管体壁厚的选择需要结合管内外介质的工作压力、工作温度以及材质的许用应力来核算，既要保证承压强度足够，也要避免壁厚过厚导致管壁热阻增大，影响整体传热效率。

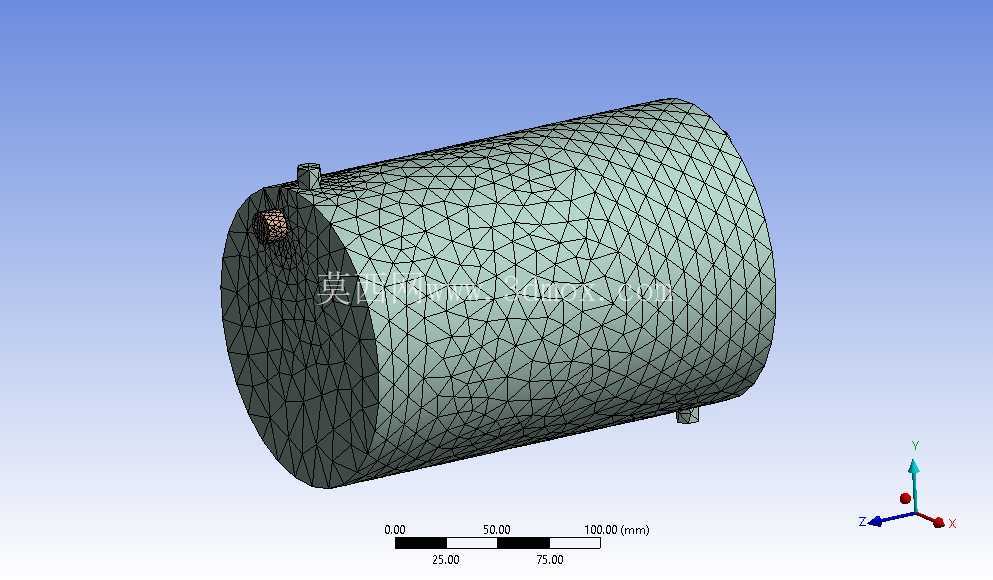

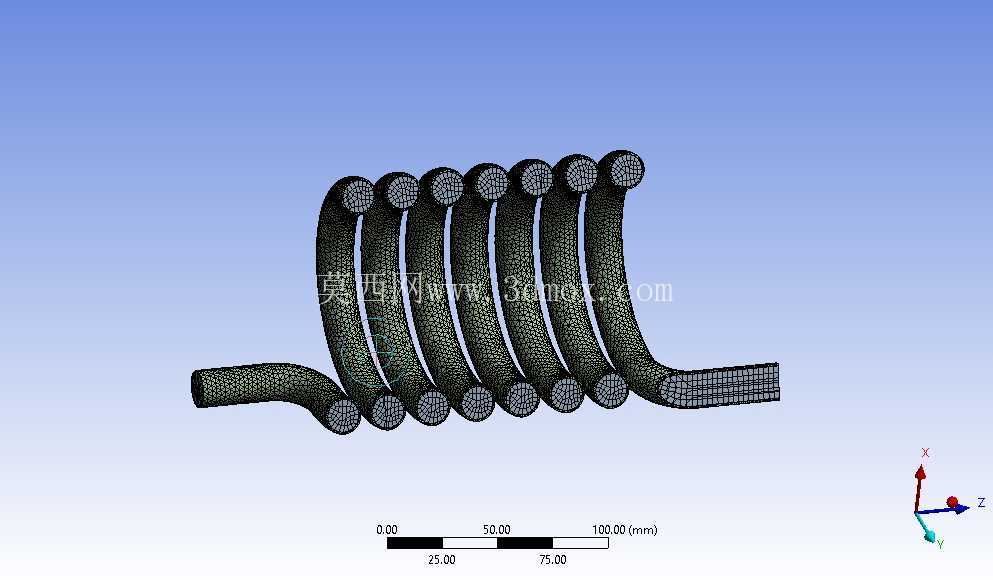

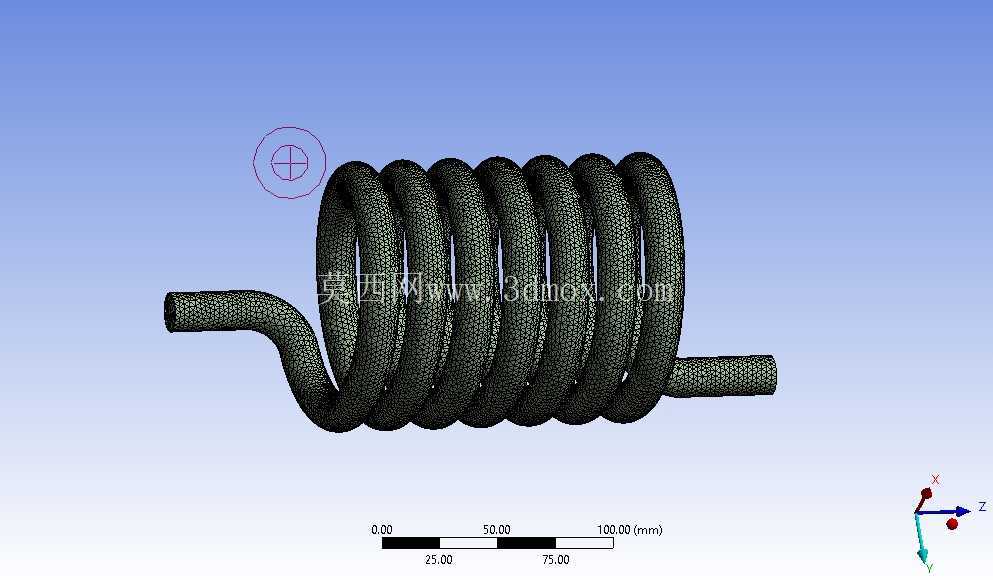

　　在建模过程中，螺旋线的生成是整个结构的核心基准，需要先确定螺旋的中径、螺距、有效圈数，再基于螺旋线路径扫描生成管体实体，两端的直管段需要和螺旋段做平滑相切过渡，避免折弯处出现应力集中的尖角，实际生产中这类盘管的折弯处如果过渡圆角不合理，很容易在弯制过程中出现管壁减薄超差、管腔通径变窄的问题，所以建模时的过渡段曲率需要和实际弯管工艺的最小弯曲半径匹配，保证设计结构可以直接落地加工。

　　这类螺旋盘管换热器的适用场景很广，在小型冷水机组里可以作为蒸发器的核心换热元件，管内走制冷剂，管外沉浸在水箱里和水换热；在化工实验装置里可以作为冷凝盘管，管内通冷却介质，将上升的蒸汽冷凝成液体回流；在液压站的油箱里可以 immersed 安装，管内通冷却水，带走液压油工作过程中产生的热量，避免油温过高导致液压油粘度下降、密封件老化加速。和其他形式的换热结构比，螺旋盘管的抗热胀冷缩能力更强，因为管体本身是连续的螺旋结构，受热或者受冷时可以通过自身的微小弹性变形吸收热位移，不需要额外设置膨胀节来补偿热应力，结构可靠性更高，后期维护成本更低。

　　设计时还需要考虑盘管的固定方式，因为管内介质流动时会产生一定的振动，尤其是介质流速较高的时候，如果没有合理的固定，盘管长期振动会导致接口处出现疲劳开裂。通常会在螺旋盘管的中心设置中心支撑筒，或者在盘管外圈设置间隔布置的定位卡箍，将盘管和外部壳体或者中心支撑做相对固定，同时要注意固定件和管体的接触不能过紧，要预留微小的活动间隙，避免约束过强导致热胀时产生附加应力。另外，盘管的螺距选择也需要结合管外介质的流动特性，如果是沉浸在液体里的自然对流场景，螺距可以适当放大，保证管外介质可以顺利在盘管之间的间隙流动，避免出现局部换热死区；如果是管外介质强制对流的场景，螺距可以适当缩小，提升整体结构的紧凑度。

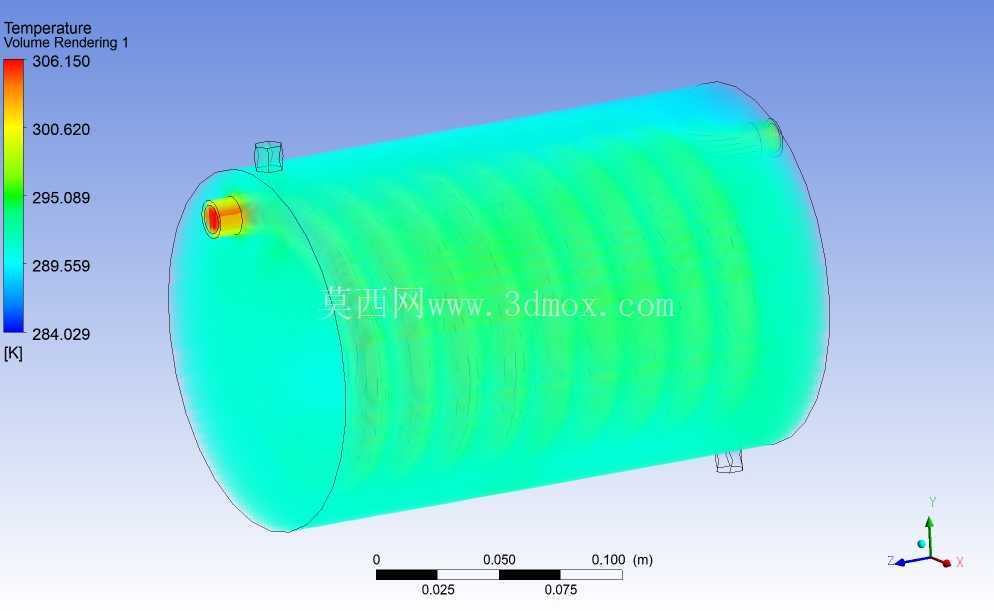

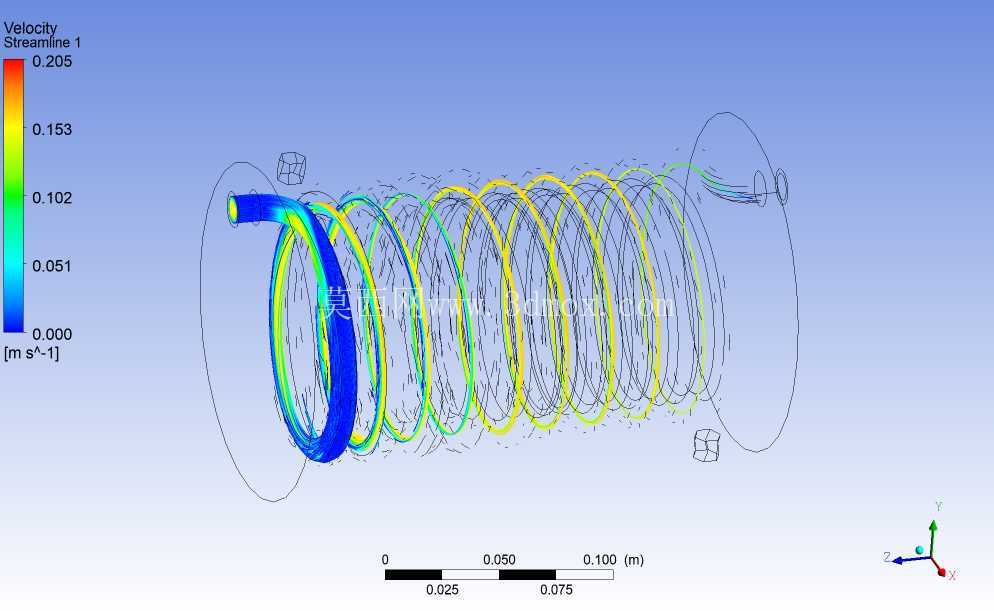

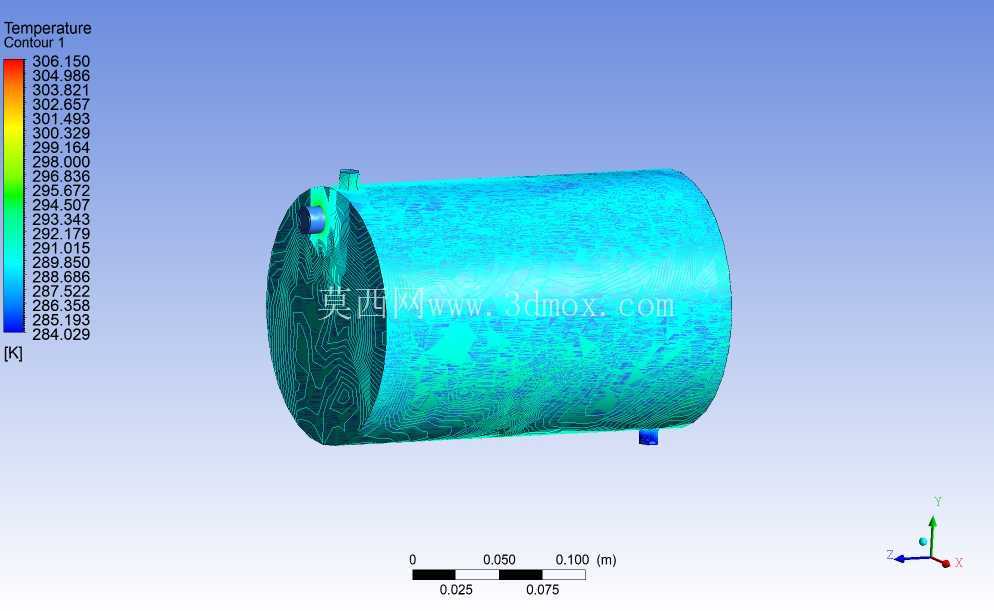

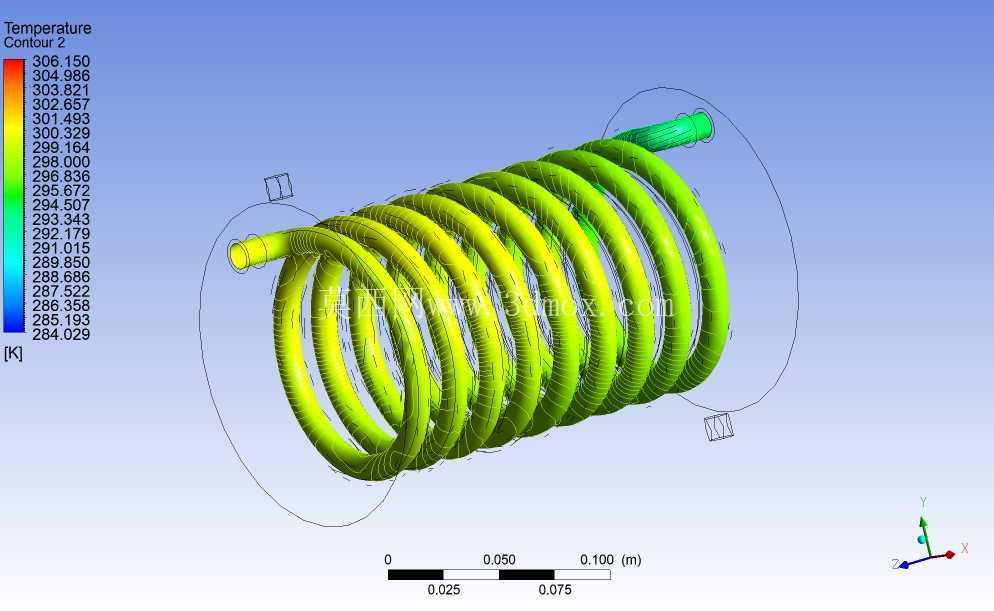

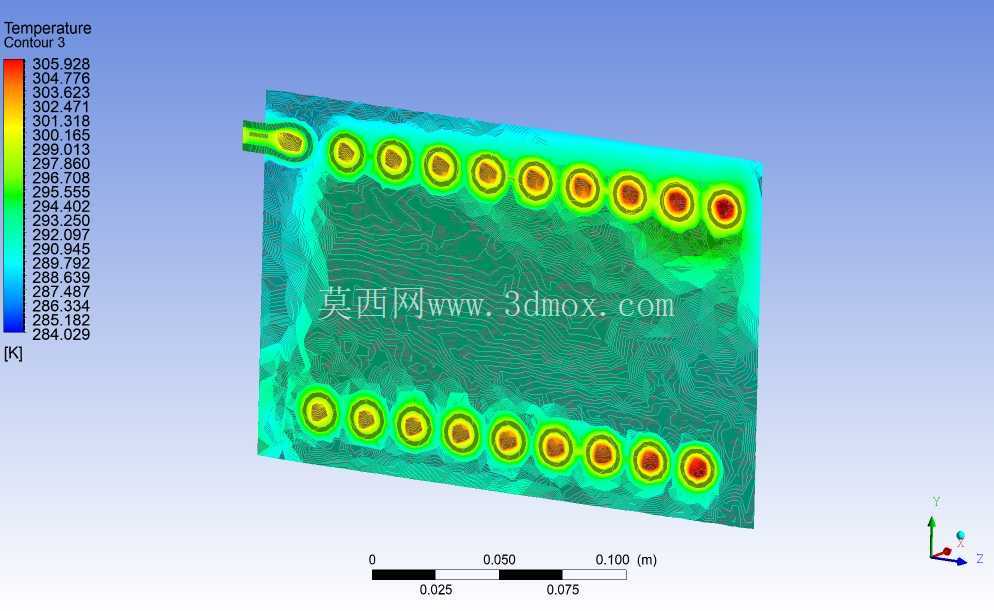

　　从流体力学的角度来看，螺旋管内的二次流强度和迪恩数直接相关，迪恩数越大，二次流的扰动越强，换热效率越高，但对应的流动阻力也会随之升高，所以设计时需要平衡换热效率和流动阻力的关系，根据系统允许的压降范围来调整盘管的曲率和管内介质的设计流速，不能一味追求高换热系数而导致整个系统的能耗过高。比如在闭式循环的冷却系统里，循环泵的扬程是有限的，如果盘管阻力过大，会导致整个系统的流量达不到设计值，反而会让整体换热效果下降，这也是很多新手设计时容易踩的误区，只看换热系数不校核系统阻力。

　　另外，盘管两端接口的连接形式也需要根据应用场景选择，压力较低的场景可以采用软管快插接头，安装拆卸方便；压力较高或者有腐蚀性介质的场景，可以采用焊接法兰或者卡套接头，保证连接的密封可靠性。建模时需要把接口段的连接尺寸做准确，比如卡套接头对应的管外径公差、法兰的螺栓孔分布圆直径、密封面形式这些细节，都要和对应的标准件匹配，避免后期安装时出现接口对不上的问题。

　　整体来看，这款螺旋盘管换热结构没有多余的复杂零件，核心就是通过连续的螺旋流道实现高效换热，结构简单可靠，加工难度低，适合批量生产，在各类中小型换热场景里都有很高的应用价值，结构设计时只要把曲率、螺距、接口位置、安装固定这些核心要素把控好，就能很好地满足实际使用需求。
