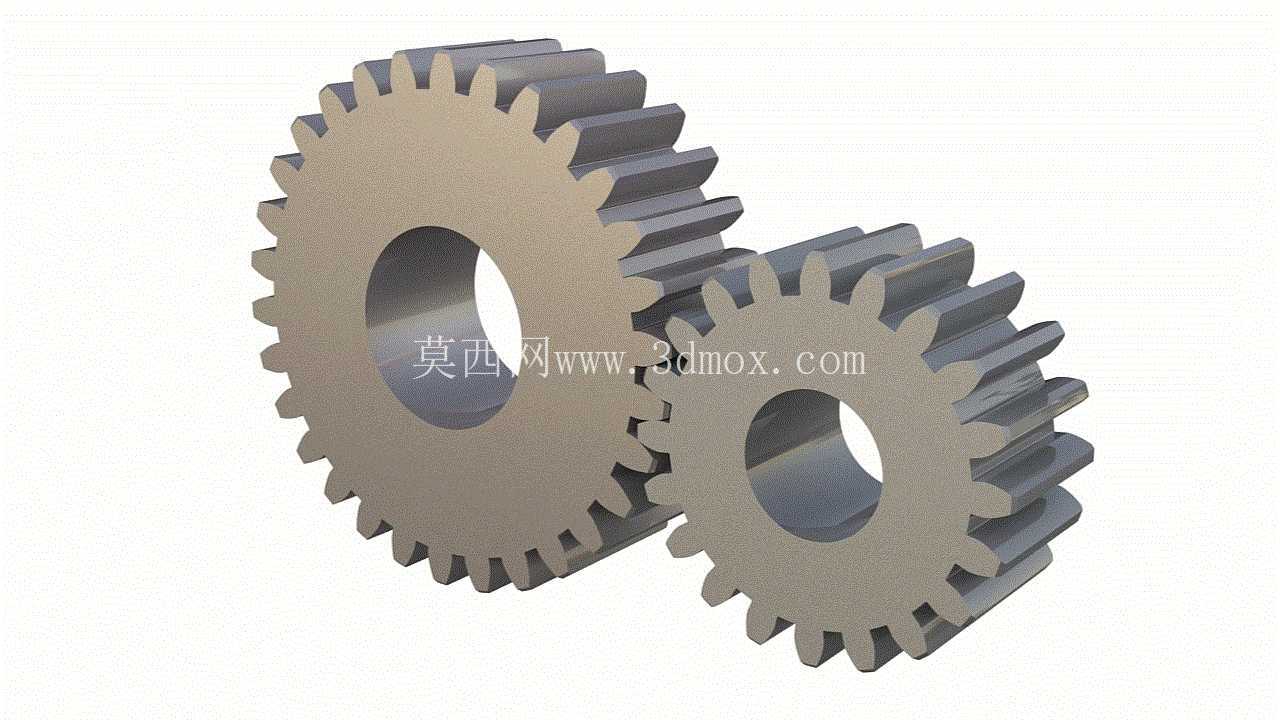

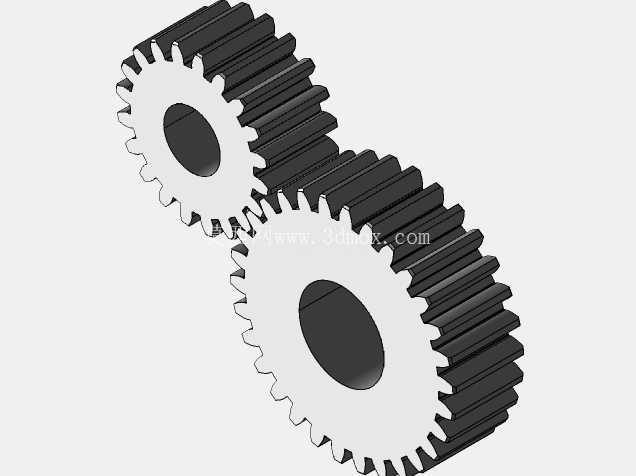

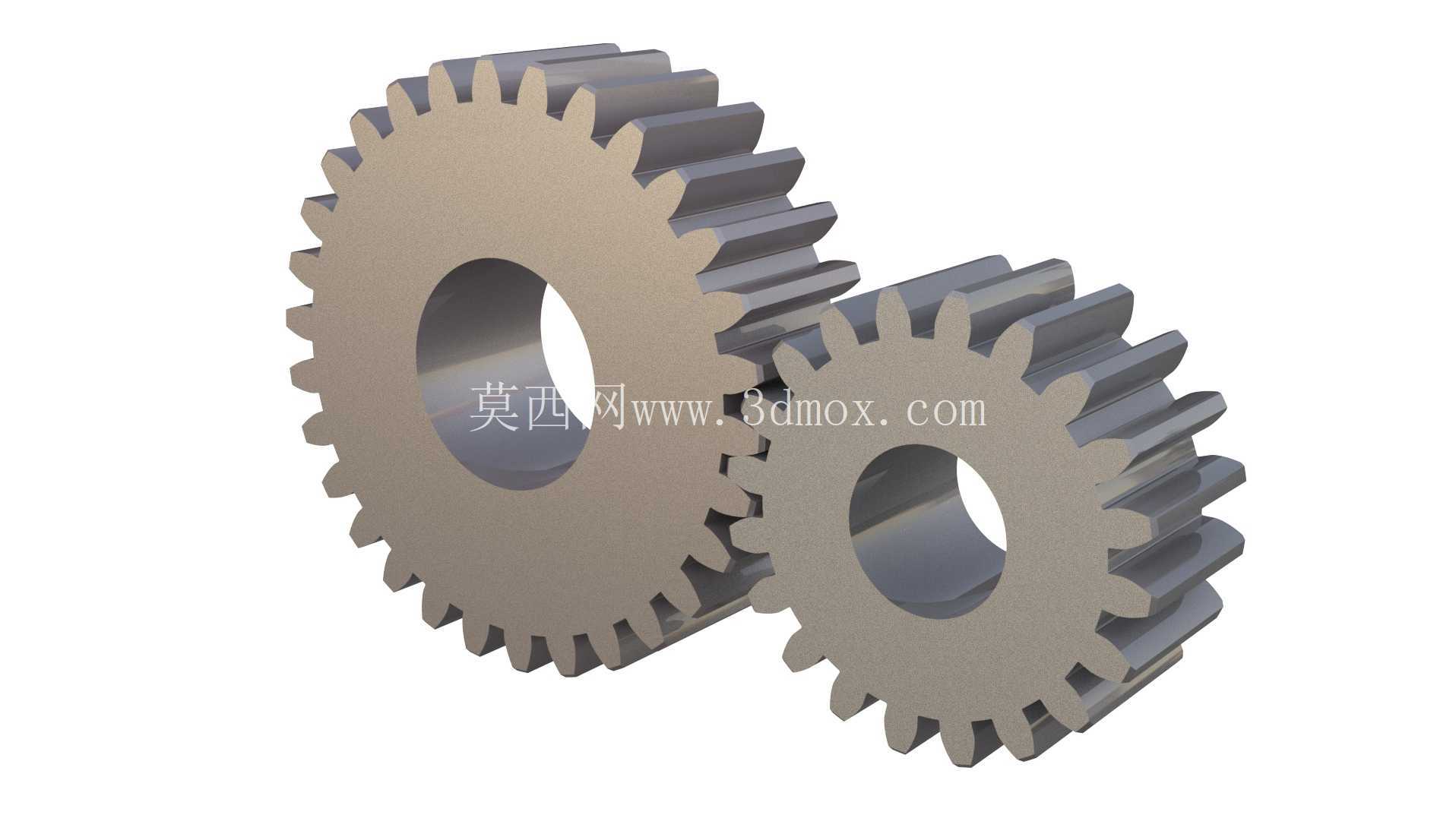

20齿与30齿配对直齿圆柱传动齿轮

　　这套配对直齿轮在常规动力传输场景中适配性极强，小模数动力传递工况下，从轻工输送线的辊筒驱动、小型包装设备的分度送料机构，到教学演示用传动实验台、小型农机的进给单元，都能见到这类齿数配对直齿轮的应用。直齿圆柱齿轮本身不存在轴向分力，支撑轴承仅需承担径向载荷，对安装座的结构强度要求更友好，不需要额外设置轴向止推结构，在中小载荷、定传动比的平行轴传动场景中，维护成本远低于斜齿、锥齿等其他齿轮类型。

　　从功能特性上看，20齿与30齿的齿数搭配刚好形成1.5的固定传动比，既不会因为小齿轮齿数过少出现根切问题，也不会因为大齿轮齿数过多导致传动组整体径向尺寸超标。齿廓采用标准渐开线设计，啮合过程中传动比恒定，不会出现角速度波动，适合对传动平稳性有基础要求的中低速工况，常规工况下线速度不超过6m/s时，采用45号钢调质处理即可满足使用寿命要求，若用于高速轻载场景，更换为POM或尼龙材质还能进一步降低啮合噪音，不需要额外添加润滑结构也能稳定运行。

　　设计层面首先要明确安装边界，两个齿轮的中心距需要严格按照模数、齿数和计算，实际建模时齿侧间隙要根据使用工况预留0.02-0.05倍模数的余量，避免热胀冷缩或者加工误差导致卡齿。中心孔的尺寸要适配常用的阶梯轴安装需求，孔内可根据扭矩大小选择设置键槽或者顶丝孔，若用于精密传动场景，还可以在轮毂位置加工紧定螺钉平面，避免传动过程中齿轮与轴出现相对滑动。齿宽的设计要匹配载荷大小，常规工况下齿宽取6-8倍模数即可，齿宽过大会导致载荷沿齿向分布不均，反而加剧局部磨损，齿宽过小则会导致单齿承载能力不足，容易出现断齿问题。

　　建模过程中要注意齿根过渡圆角的处理，不能直接采用尖角结构，否则齿根位置会出现严重的应力集中，大幅降低齿轮的抗弯曲疲劳强度，实际加工时齿根圆角一般取0.38倍模数，建模时要还原这个细节，避免后续做有限元分析时出现应力计算偏差。两个齿轮的啮合位置要保证齿侧间隙均匀，手动盘动时不能出现卡滞或者间隙忽大忽小的问题，装配时两个齿轮的端面要保持齐平，平行轴的平行度误差要控制在0.02mm/100mm以内，否则会出现偏载，导致轮齿单侧磨损过快。

　　实际选型使用时，要注意这套齿轮的适用转速范围，直齿轮的啮合冲击会随着转速提升而增大，当线速度超过10m/s时，啮合噪音和振动会明显上升，此时就不适合选用这类直齿结构，需要更换为斜齿齿轮。在润滑方式上，低速重载场景采用脂润滑即可，高速场景则需要采用油浴或者喷油润滑，保证齿面始终有油膜覆盖，降低齿面磨损。如果用于食品、医药等对卫生要求较高的场景，齿轮材质需要选用304不锈钢或者食品级POM，不能采用普通碳钢材质，避免润滑油脂或者锈蚀污染生产物料。

　　很多新手建模时容易忽略齿顶高系数和顶隙系数的标准值，随意修改齿顶圆尺寸，导致加工出来的齿轮啮合时出现顶齿问题，或者顶隙过小导致润滑脂无法进入啮合面，加剧齿面磨损。这套配对齿轮的建模严格遵循标准直齿圆柱齿轮的参数规范，齿顶高系数取1，顶隙系数取0.25，只要按照标准中心距安装，就能保证正确的啮合关系，不需要额外修形就能满足常规使用需求。如果用于有冲击载荷的工况，还可以对齿顶进行微量修缘，降低啮合瞬间的冲击载荷，提升齿轮的使用寿命。
