弧形出料筛网滚筒筛结构设计

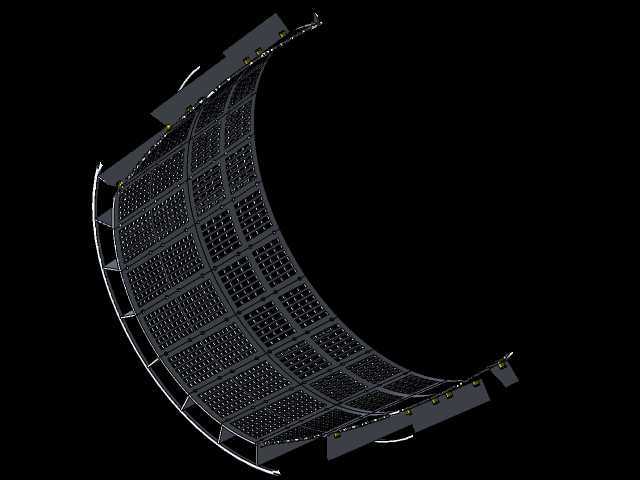

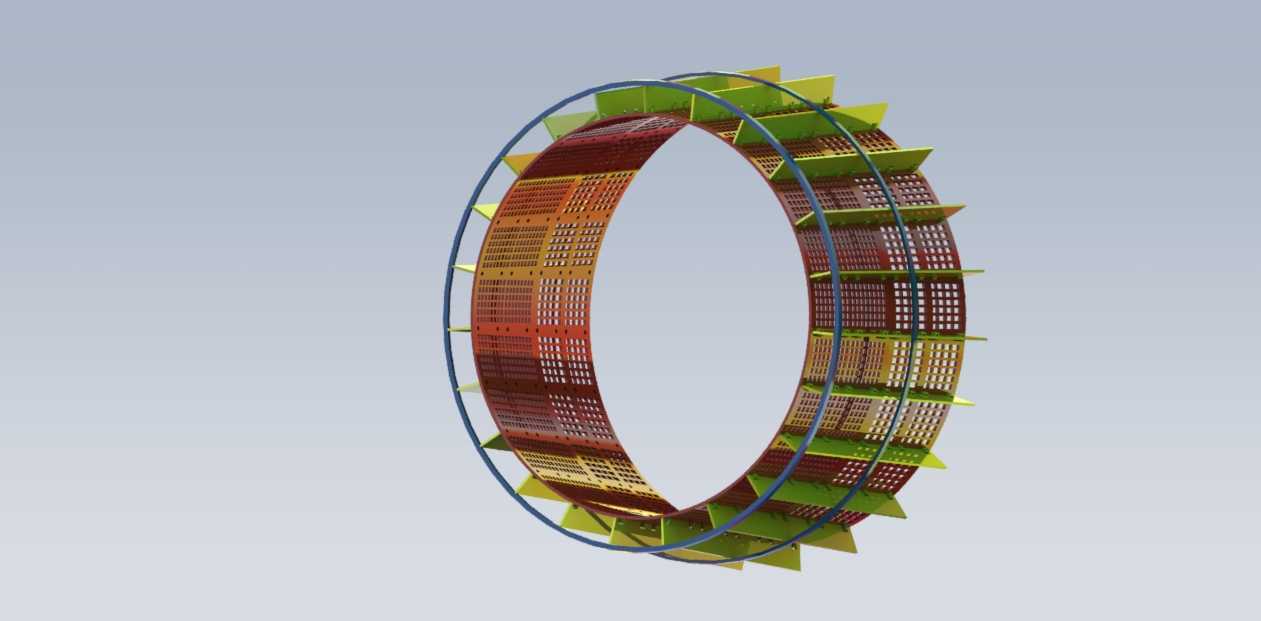

　　在矿物加工、散料分级的生产线里，这类弧形筛网结构是滚筒筛设备的核心出料筛分部件，主要承担磨矿后物料的粒度分级、合格料与不合格料的分离作业，常见于 sat 型磨粉机的出料端，直接衔接磨腔与下游输送设备，避免过磨现象同时保障后续分选工序的进料粒度均匀。从结构设计来看，该部件采用大弧度弯板作为主体承载框架，整体呈半圆弧曲面形态，曲面弧度匹配滚筒筛的筒体回转半径，安装时贴合滚筒内壁的出料段位置，随筒体做低速回转运动，筛面的开孔采用矩阵式排布的方孔结构，孔边做了倒角钝化处理，减少物料卡堵概率的同时，降低高速运动物料对筛网边缘的冲蚀磨损。

　　框架边缘设置了多组定位凸台与安装卡扣，不需要额外焊接固定，直接卡入筒体预设的安装槽内即可完成装配，卡扣的位置公差控制在±0.2mm范围内，保证筛网安装后与筒体内壁的贴合间隙不超过1mm，避免细料从缝隙漏入非筛分区域。筛网的筋条采用纵横交错的一体化结构，横向筋条沿圆弧母线方向布置，承担物料冲击的主要载荷，纵向筋条沿圆弧周向布置，将整个筛面分割为多个独立的筛分单元，即使局部筛面出现磨损穿孔，也可以单独更换对应单元的筛板，不需要整体更换整个筛网结构，大幅降低设备运维的备件成本。

　　设计过程中重点考虑了湿料筛分的工况需求，筛面的开孔率控制在62%左右，既保证足够的筛分通过面积，又避免开孔过大导致筛网整体刚度不足，筋条的截面采用上窄下宽的梯形结构，物料下落接触筋条时会顺着斜面滑向筛孔，减少筋条上的物料堆积，对于含水率在15%以内的粘性矿料，也能有效降低堵孔概率。安装边界方面，该筛网部件的轴向长度适配对应型号磨粉机的出料段长度，圆弧两端的连接边设置了定位销孔，与筒体端盖的定位销配合后，可限制筛网在筒体内的轴向窜动与周向滑移，筛网的整体厚度控制在35mm，安装后不会占用筒体内部过多的有效筛分容积，同时保证筛网背面与筒体加强筋之间留有8mm的排料间隙，透筛的细料可以顺着间隙快速汇入出料斗，不会在筛网背面堆积造成二次磨损。

　　实际作业过程中，当磨矿后的物料随滚筒回转被提升至一定高度后，会沿筛面滑落，粒度小于筛孔尺寸的物料透筛进入细料收集通道，粒度超标的粗料则沿筛面滑向粗料返回口，重新送回磨腔进行再次研磨，整个筛分过程不需要额外配置激振源，依靠滚筒自身的回转运动即可完成物料分层与透筛，能耗相比振动筛降低40%左右。针对磨蚀性较强的矿料工况，筛网的材质可选用高锰钢或者高铬铸铁材质，表面做硬化处理后，使用寿命相比普通钢板筛网提升3倍以上，筛面的弧度设计也让物料在滑落过程中与筛面保持线接触而非面接触，减少物料与筛面的接触时间，进一步降低磨损速率。在结构建模过程中，曲面的弧度公差是核心控制要点，若弧度过大，筛网安装后会与筒体内壁出现干涉，导致装配困难；若弧度过小，筛网与筒体之间的间隙过大，会出现粗料漏混的问题，因此建模时需要严格匹配筒体的内圆半径，所有安装卡扣的位置需要与筒体上的卡槽位置一一对应，装配后做干涉检查，确认无硬点接触后再投入生产。
