小型直线伸缩式机械手臂结构设计

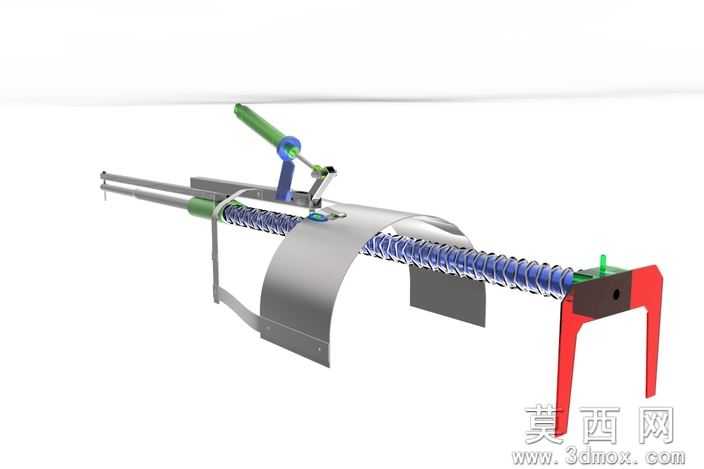

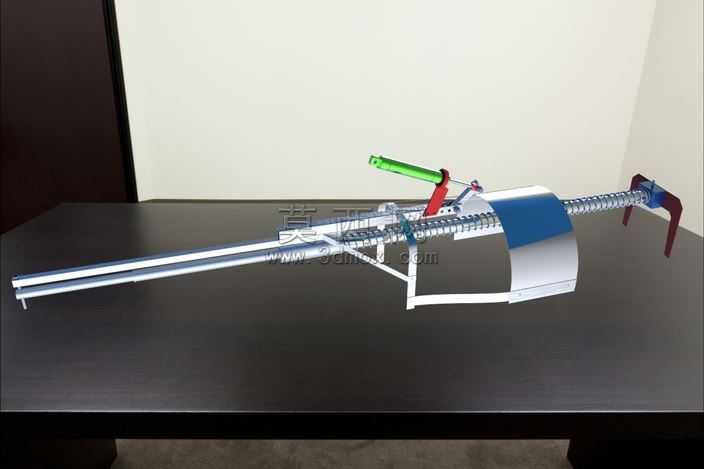

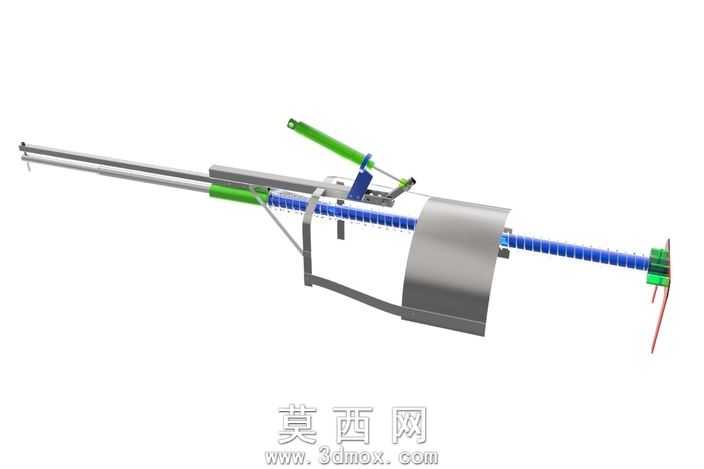

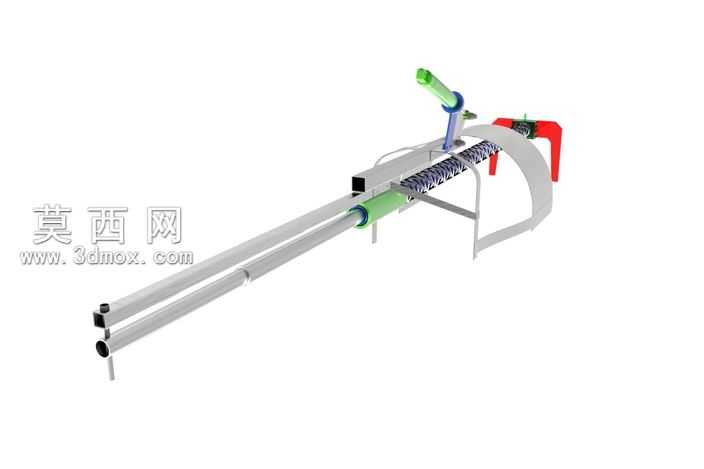

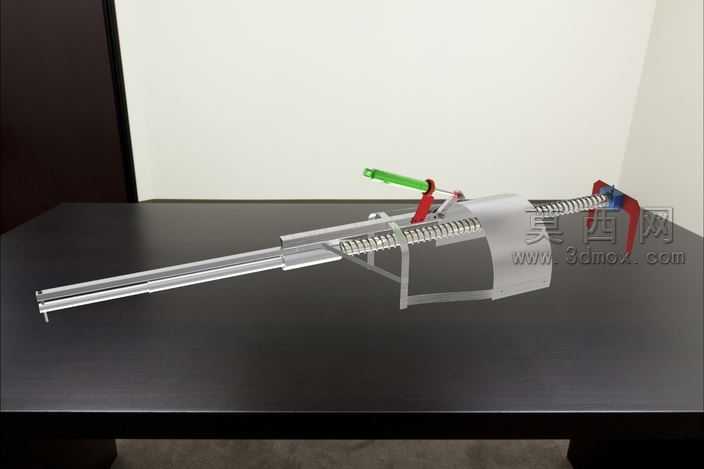

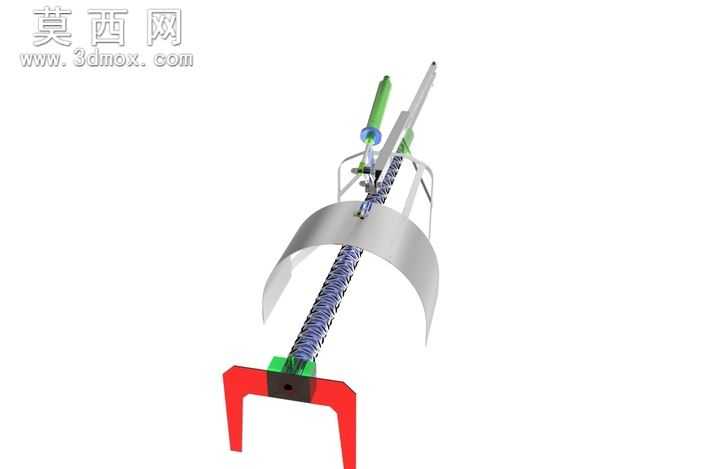

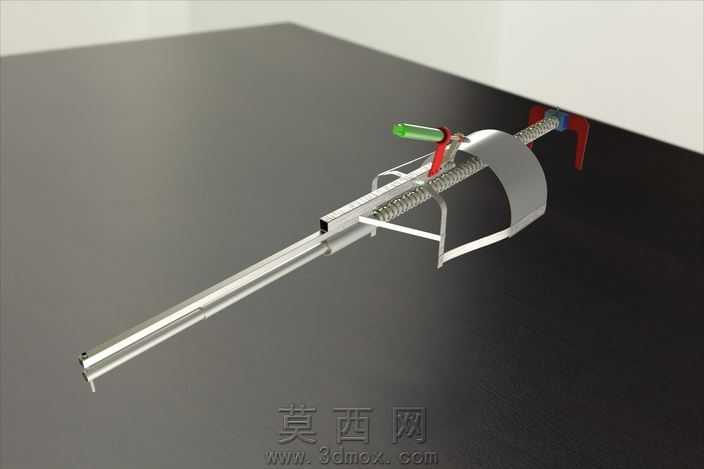

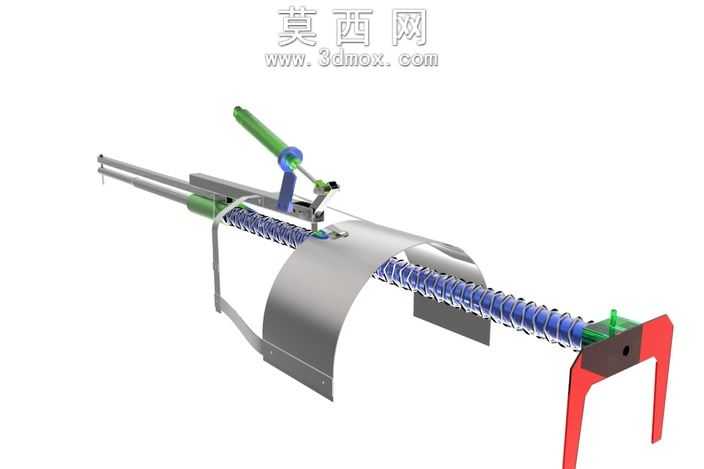

本款机械手臂采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配的公差配合规范，对每一处零件的尺寸进行精准约束，确保各运动部件无干涉、装配逻辑符合实际加工生产要求。模型整体以长行程直线伸缩结构作为核心运动载体，主体臂身采用轻量化金属材质设定，建模时通过金属拉丝材质参数调节，还原铝合金型材的哑光金属质感，表面做细微的磨砂纹理处理，避免渲染时出现塑料感失真问题。臂身内部集成丝杠传动结构，建模时还原了丝杠的螺纹牙型、配套滑块的导向卡槽，传动部分的零件配合间隙按照实际机械传动标准预留，保证虚拟运动仿真时传动过程顺滑无卡顿。臂身末端设置执行端安装位，可适配不同类型的末端执行夹具，模型中附带的简易夹持操作件，采用高饱和度的工程塑料材质渲染，与金属臂身形成清晰的材质区分，直观展示手臂的作业承载状态。臂身中部设置弧形防护护罩结构，护罩采用薄壳建模方式，还原钣金折弯成型的工艺特征，护罩表面做哑光金属烤漆材质处理，边缘做圆角过渡处理，避免尖锐棱角带来的安全隐患，同时优化整体外观的流畅度。驱动操作端设置在臂身靠近尾部的位置，分别设置红绿操作手柄与锁紧结构，建模时还原了手柄的防滑纹理、锁紧扳手的铰接结构，操作部件采用防滑橡胶与金属结合的材质搭配，橡胶部分做细微的颗粒纹理渲染，提升操作握持的真实感。整体渲染采用柔和的工作室打光方案，主光源从侧上方投射，突出金属零件的轮廓反光，辅助光源补全暗部细节，避免结构阴影过深遮挡关键装配特征，地面采用哑光深灰色承载台面，通过微弱的环境反射衬托手臂的整体结构形态。设计过程中优先考虑结构的实用性与运动稳定性，伸缩臂的导向结构采用双导轨限位设计，避免长行程伸缩时出现臂身偏转问题，所有铰接位置均预留标准销轴安装位，可直接导出工程图用于实际零件加工与装配调试，整体结构紧凑，占用空间小，可适配小型自动化作业场景的直线搬运、定点操作需求。
