钛合金机器人夹持手臂结构设计

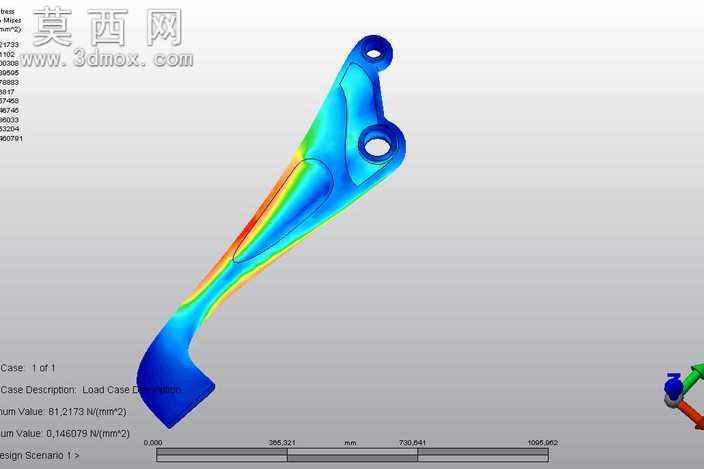

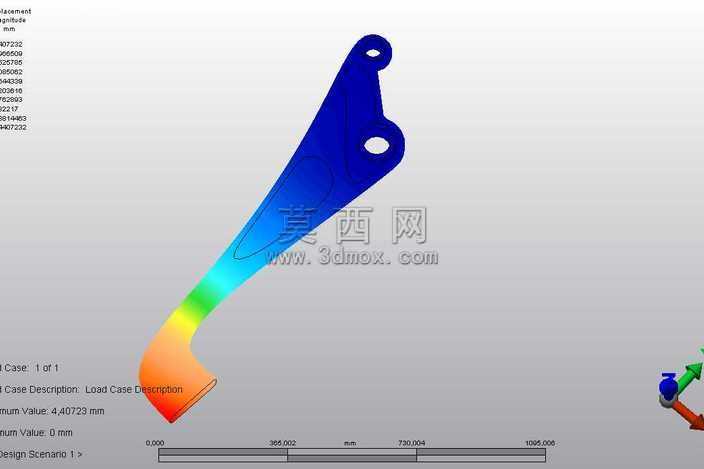

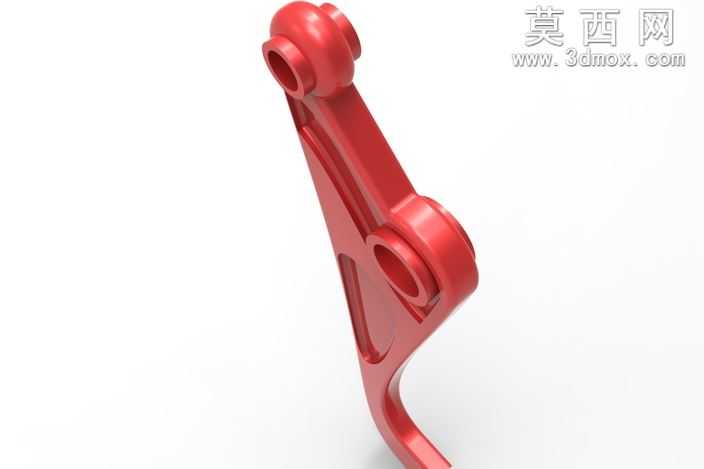

本作品为机器人末端执行器的夹持手臂构件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工工艺要求，对构件的每一处轮廓、安装孔位、减重槽结构都进行了精准的尺寸约束与几何定位。建模初始阶段先依据夹持工况的受力分析结果绘制二维轮廓草图，明确构件两端铰接孔的中心距、臂身的弯曲弧度以及各段截面的厚度参数，通过拉伸、切除、圆角等基础特征操作完成主体结构的生成，针对臂身的受力薄弱区域特意设计了渐变式的加强筋结构，在不额外增加过多重量的前提下提升构件的整体抗弯抗扭性能。材质选用航空航天领域常用的Ti-6Al-4V钛合金，渲染阶段针对钛合金的金属哑光质感进行了材质参数调试，还原了钛合金构件表面经精密机加工后的细腻金属光泽，同时通过有限元仿真模块对构件进行了静力学分析，验证了在额定夹持负载下，构件最大位移为4.41毫米，最大应力为81.2173牛每平方毫米，完全处于钛合金材料的许用应力范围内，不会出现塑性变形或断裂失效的风险。结构设计上充分考虑了实际装配需求，两端的铰接孔预留了标准轴承的安装位，孔位边缘设计了倒角结构避免装配时出现应力集中，臂身的减重槽采用流线型轮廓设计，既降低了构件整体自重（最终成品重量为33.994公斤），也减少了机械臂运动过程中的惯性负载，提升末端动作的响应速度与定位精度。整体设计兼顾了结构强度、轻量化需求与装配工艺性，可直接用于工业机器人夹持末端的结构研发参考，适配多种自动化抓取场景的安装使用需求。
