电动汽车直流充电系统绝缘监测组合装置

　　这套组合式电气装置面向电动汽车直流充电场景的IT供电系统设计，核心作用是实时监测从充电站输出端到车载电机端的交直流回路绝缘状态，覆盖AC0-793V交流回路、DC0-1100V直流回路的绝缘电阻检测需求，是直流充电系统里保障人身安全、设备运行安全的核心保护类元件。

　　从实际工程应用来看，这类绝缘监测装置需要适配充电站复杂的电磁环境，既要承受充电过程中大功率负载投切带来的电压波动，也要避免周边变频设备、整流模块的电磁干扰导致误报或漏报，因此在结构设计上采用了分体组合的模块化布局，将监测核心单元与信号采集单元做了物理分隔，减少内部信号串扰的同时，也方便后期运维时单独更换故障模块，无需整体拆卸整套装置。

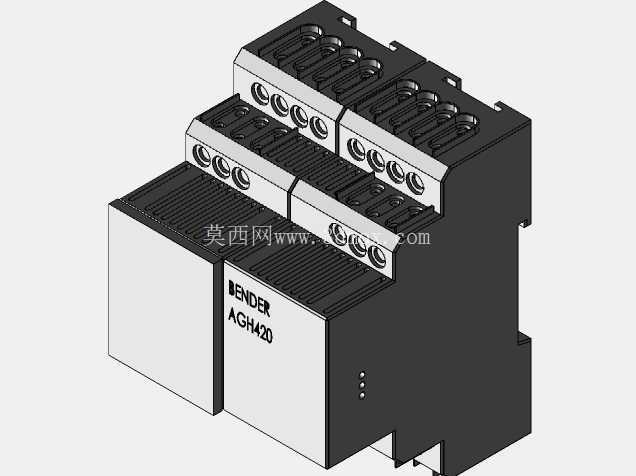

　　外形结构采用标准DIN导轨安装的卡装式设计，整体为长方体模块化拼接结构，主体外壳采用阻燃工程塑料注塑成型，表面做了细磨砂纹理处理，既可以提升外壳的耐刮擦性能，也能减少现场积灰附着。正面的接线端子采用分层排布设计，强电接线端与信号接线端做了明确的物理分区，端子旁预留了清晰的标识刻印位置，现场接线时可以快速区分回路属性，避免错接导致的设备损坏。装置侧面预留了模块拼接的定位卡槽，多模块组合安装时可以通过卡槽实现精准对位，拼接后整体结构紧凑，不会出现相邻模块错位、间隙不均的问题，适配标准电气柜内的安装空间布局。

　　安装边界方面，整套装置的深度适配常规低压配电柜的安装深度要求，接线完成后柜门可以正常闭合，不会与柜内走线槽、其他断路器元件产生空间干涉。装置正面的状态指示灯采用下沉式设计，避免日常操作时误碰损坏，指示灯的透光件采用散光材质，在柜内不同角度都可以清晰观察设备运行状态。接线端子的压线结构采用螺钉压接式设计，适配0.5-4平方毫米的多股铜芯导线，压接后导线拉脱力符合低压电气设备的相关标准要求，长期运行不会出现接线松动、接触电阻过大的问题。

　　从功能实现的结构设计来看，装置内部的电路板采用分层安装结构，电源板、信号采集板、主控板之间通过板对板连接器连接，减少内部飞线带来的可靠性问题，电路板表面做了三防涂覆处理，适配充电站可能存在的潮湿、凝露、轻微粉尘的运行环境。装置的散热结构采用自然对流设计，外壳侧面预留了隐蔽的通风槽，既可以保证内部热量顺利散出，也能避免较大的灰尘颗粒、金属碎屑直接落入装置内部造成短路故障。通风槽的开孔方向做了折弯挡边设计，日常清洁柜内卫生时，不会因为液体飞溅直接进入装置内部。

　　在实际选型配套时，这套装置可以直接适配标准35mmDIN导轨的安装位，安装时只需将装置背部的卡簧对准导轨按压即可完成固定，拆卸时用螺丝刀撬动卡簧的解锁位即可快速拆下，无需额外的安装固定件，大幅提升现场装配的效率。装置的整体重量控制在合理范围内，长期安装在导轨上不会因为自重导致导轨变形，也不会因为设备运行时的轻微震动出现移位、松脱的问题。相邻模块之间的电气连接采用预制的连接插件，拼接安装时可以直接实现模块间的信号连通，无需额外外接跨接线，减少现场接线的工作量，也降低了接线错误的概率。

　　针对直流充电系统的特殊应用需求，这套装置的结构设计充分考虑了高压回路的电气间隙要求，强电接线端子之间、强电与弱电回路之间的爬电距离符合高压电气设备的安全规范，即使在高海拔、高湿度的应用场景下，也不会出现沿面放电、绝缘击穿的问题。外壳材料的阻燃等级达到V0级，即使内部元件出现故障过热，也不会引燃外壳造成火势蔓延，满足充电场所的消防安全要求。
