俯仰3.9mm间距莫仕2针连接器结构

　　在低压电源回路的板级连接场景里，这类两针接插件的应用覆盖范围极广，从消费类电源适配器的次级输出端，到工业控制板卡的小功率供电接口，再到小型变压器的引脚外接转接位，都能见到这类结构的身影。很多刚接触结构设计的工程师容易忽略这类小接插件的安装边界，实际做PCB布局或者结构件开孔时，往往因为没考虑插合后的干涉余量，导致后期组装时公母端对插卡滞，或是接插件本体和周边壳体、电容、电感等元器件产生硬干涉。

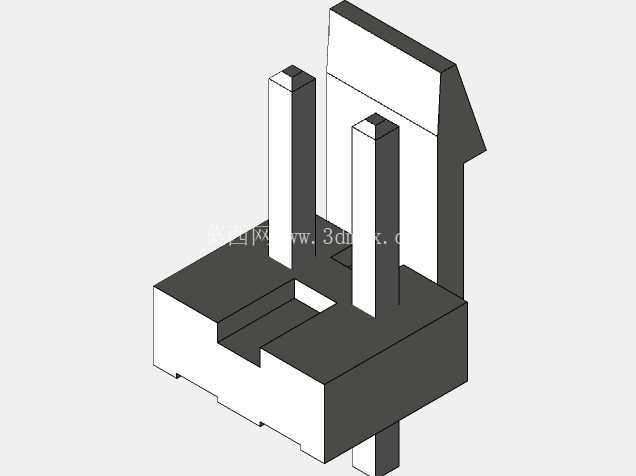

　　这款两针连接器的插针中心距为3.9mm，属于小间距低压接插件范畴，额定载流能力适配常规小功率电源传输需求，插针采用方形截面设计，相比同直径圆针，在插拔过程中抗偏摆能力更强，和母端端子接触时的有效接触面积更大，能降低长期通电后的接触电阻温升问题。本体基座采用台阶式限位结构，公端插入母座时，基座前端的凸台会和母座内的凹槽形成卡合定位，避免使用过程中受外力拉扯出现松脱，同时基座后侧的挡边结构，能在焊接到PCB板时提供限位支撑，过波峰焊时不会因为锡流推力导致接插件偏移歪斜。

　　从建模逻辑来看，做这类接插件三维模型时，首先要锁定插合方向的基准面，也就是PCB安装面为Z轴零点，向上延伸出插针的有效接触长度，向下保留焊针过板的伸出余量，这个余量需要匹配常规1.6mm板厚的PCB，过板后保留1-1.5mm的焊锡爬升空间，避免焊脚过长和板底其他元器件干涉。插针的排布要严格对齐中心距公差，常规这类接插件的中心距公差控制在±0.1mm以内，建模时不能只做理论尺寸，还要考虑塑胶本体的拔模斜度，基座四周的拔模角度通常取1.5度，既方便注塑脱模，也不会影响安装时的定位精度。

　　实际选型应用时，要特别注意接插件的俯仰安装空间，这款3.9mm间距的两针接插件，插合后母端尾部的出线方向有固定的俯仰角度，做结构避让时不能只计算本体的长宽高尺寸，还要预留出线后的线束弯折半径，通常适配22AWG的电子线时，弯折半径不小于线径的3倍，也就是大概6mm左右的空间，避免线束弯折角度过大导致线芯断裂，或是和周边的散热片、金属壳体产生摩擦破损。另外基座底部的定位柱尺寸也要和PCB上的定位孔匹配，定位柱直径通常比定位孔小0.1mm，既能顺利插装，也能在焊接时起到防呆作用，避免接插件装反导致电源正负极接反烧坏后端电路。

　　很多工程师在做变压器周边的连接设计时，会直接把这类接插件焊接在变压器的副边引脚旁，用来直连输出线束，这时候就要考虑接插件塑胶本体的耐温性能，建模时要把接插件和变压器绕组的距离留足至少3mm的安全间隙，避免变压器长期工作时的温升传导到接插件，导致塑胶本体老化变脆，影响连接可靠性。插针的表面镀层通常采用镀锡处理，建模时不需要还原镀层厚度，但是在做装配干涉检查时，要考虑镀层带来的微小尺寸变化，插针和母端端子的配合间隙留0.05-0.1mm即可，间隙过大容易出现接触不良，间隙过小则会导致插拔力过大，不方便现场组装维护。

　　从安装边界来看，这款接插件的本体宽度在10mm以内，长度方向顺着插针排布的方向大概8mm左右，PCB布局时，接插件周边要预留至少2mm的操作空间，方便工人插拔线束时手指有足够的施力位置，不会被周边的高大元器件挡住操作路径。如果是用在有振动的工业设备场景里，这类接插件的基座最好增加固定柱的数量，或是在接插件旁增加压线结构，避免长期振动导致焊脚处出现应力断裂，建模时可以提前在PCB对应位置预留压线片的安装孔位，不需要后期再改版调整。
