单极液压电磁式断路器结构设计

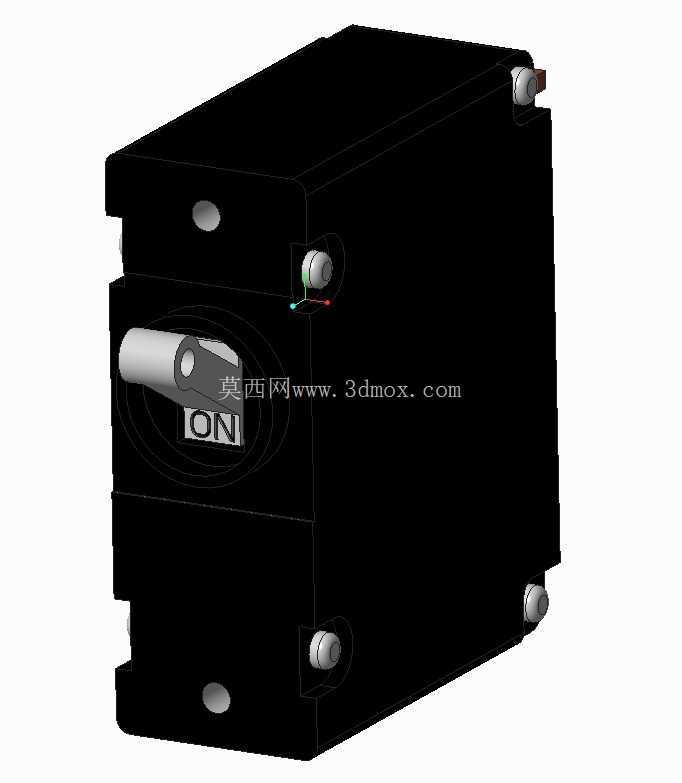

　　在低压配电回路的终端保护场景里，这类单极液压电磁式断路器是工控机柜、通信电源柜、小型设备配电支路里的常用保护元件，和普通热磁式断路器不同，它的脱扣特性不受环境温度影响，在-40℃到85℃的宽温工况下都能保持稳定的脱扣精度，不会因为低温出现脱扣滞后、高温出现误脱扣的问题，很适合户外通信基站、轨道交通车载设备、工业自动化控制柜这类温度波动大的应用场景。从结构设计来看，这款1P规格的断路器采用一体式黑色绝缘壳体，壳体采用阻燃热固性材料压制成型，所有带电部件都被封闭在壳体内部，正面只露出操作手柄，手柄上带有清晰的ON档位标识，操作拨动手感有明确的档位阻尼，合闸、分闸位置的反馈清晰，不会出现停在中间位置的假分闸状态，运维人员在现场巡检时，隔着机柜观察窗就能快速判断回路的通断状态。壳体侧面预留了标准卡装结构，不需要额外打孔固定，直接卡装在35mm标准DIN导轨上就能完成安装，单极的宽度符合低压配电元件的模数化尺寸规范，多极拼装时可以和同系列的2P、3P断路器并排安装，不会出现尺寸干涉，相邻元件之间的电气间隙、爬电距离都满足低压配电的安全规范要求。壳体上的接线端子采用压紧式螺丝结构，适配1.5-6平方毫米的多股铜芯导线，端子处带有防触电挡板，接线完成后手指不会误碰到带电部位，端子螺丝的拧紧力矩有明确的设计冗余，即使反复拆装接线，也不会出现滑牙、压接不牢的问题。

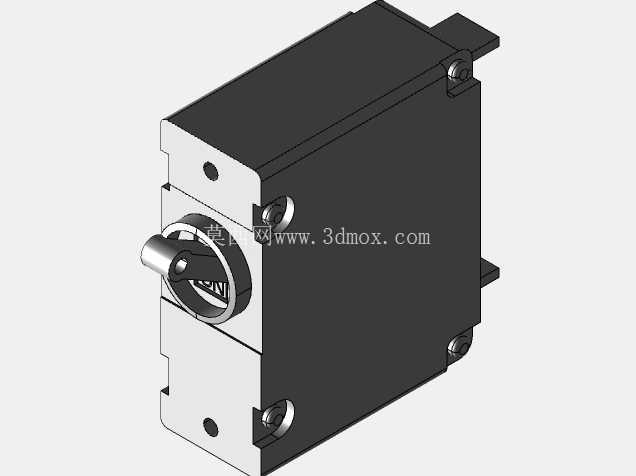

　　从功能逻辑上看，这款断路器采用液压电磁脱扣原理，内部的油阻尼结构可以实现反时限保护特性：当回路出现小幅过载时，阻尼液会延缓铁芯的动作速度，给回路正常的短时启动电流留出余量，避免电机启动、电容充电这类正常冲击电流导致误跳闸；当回路出现短路大电流时，电磁机构会瞬间吸合，在几毫秒内完成分闸，快速切断故障电流，把短路故障的影响范围控制在最小，不会波及上级配电回路。设计这款三维模型的时候，重点还原了壳体的安装边界尺寸：整体为方正的块状结构，四个角的固定凸台位置、接线端子的开孔位置、手柄的操作行程范围都和实物完全对齐，导入到机柜装配模型里的时候，可以直接验证断路器安装后和柜内走线槽、相邻元件、柜门的干涉情况，不需要反复核对二维图纸的尺寸。

　　模型里也还原了手柄的活动角度，在做装配动画、运维演示动画的时候，可以直接驱动手柄部件模拟分合闸操作，不需要额外做运动副的适配。在实际设备选型过程中，这类1P断路器主要用在单相交流220V回路或者直流48V回路的相线保护，额定电流20A的规格可以覆盖大部分工控板卡、通信模块、小型传感器回路的保护需求，和熔断器相比，它在故障脱扣后不需要更换熔芯，直接拨动手柄就能复位，运维成本更低；和微型空气开关相比，它的抗冲击、抗振动性能更好，在车载、船载这类有持续振动的工况下，不会因为振动出现误脱扣。

　　建模的时候特意保留了壳体表面的安装定位凹点、端子螺丝的头部细节、壳体合模线的位置，这些细节在做产品渲染、装配工艺演示的时候，能让模型的真实感更强，不会出现过于光滑失真的问题。另外，模型的安装面做了基准对齐，把导轨卡装面设为装配基准面，在装配环境里只需要对齐导轨的安装面，就能快速完成断路器的装配定位，不需要额外调整坐标位置，能大幅提升配电柜体三维布线的效率。在做柜内温升仿真的时候，也可以基于这个模型的壳体尺寸、接线端子位置，设置对应的发热参数、散热边界，模拟断路器在额定电流下的温升情况，验证柜内的通风散热设计是否合理，避免出现局部过热的隐患。
