单立柱六面板太阳能电池板支撑结构

　　这套支撑结构主要面向分布式离网光伏供电场景设计，常见于偏远地区通信基站供电、户用独立光伏系统、野外监测设备供电等场景，区别于大面积地面电站的阵列式排布，单立柱的结构形式占地投影面积极小，仅需单块基础预埋件即可完成安装，不会对安装区域的地面植被、原有场地功能造成过多占用，在地形起伏较大的山地、零散闲置的边角地块、建筑屋面局部区域都能适配安装。

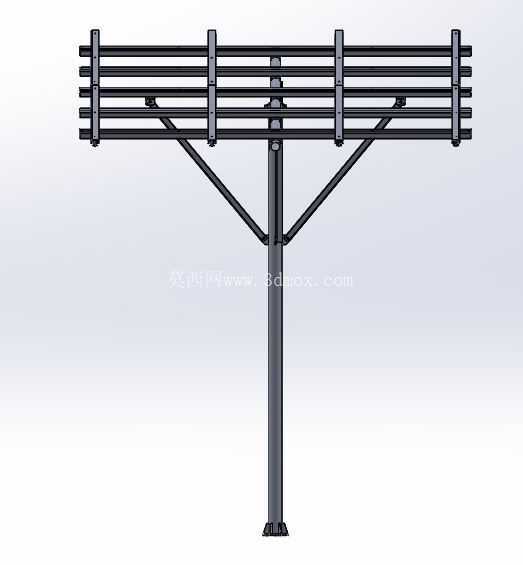

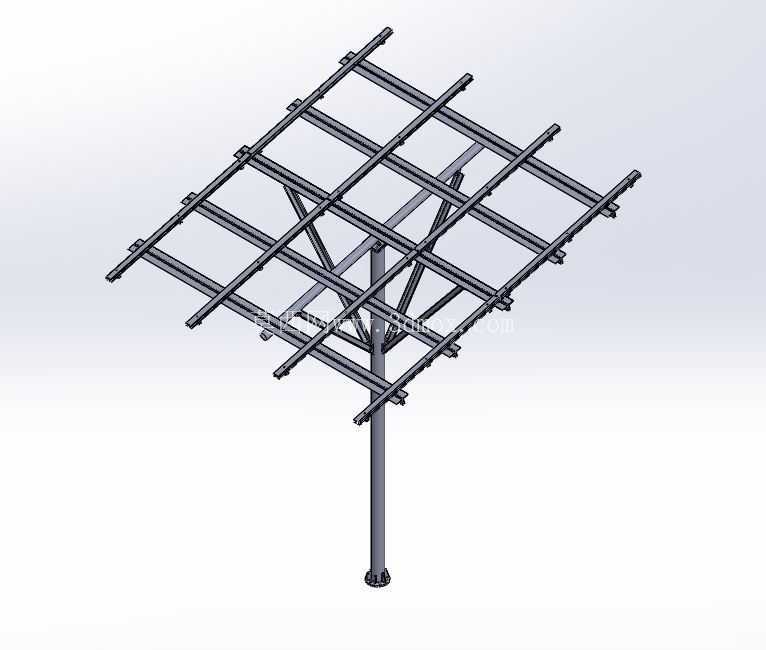

　　结构采用单根主立柱作为核心承重构件，立柱底部设置带加强筋的法兰安装盘，可通过地脚螺栓与混凝土基础锚固，也可适配预制配重基础实现无打孔快速部署，主立柱向上延伸至支撑桁架底部，通过多组斜向撑杆与上部的框架主梁连接，斜撑采用对称式三角排布，将上部面板传递的风载、雪载、自重载荷均匀分解到主立柱轴线方向，避免局部应力集中导致的结构变形。上部的承载框架采用纵横梁交叉排布的形式，纵向主梁沿立柱径向延伸，横向次梁垂直于主梁布置，形成六个独立的面板安装工位，每个工位的边框位置预留标准的压块安装槽位，可适配常规尺寸的晶硅光伏面板安装，相邻面板之间预留均匀的散热间隙，避免面板工作时热量堆积影响发电效率。

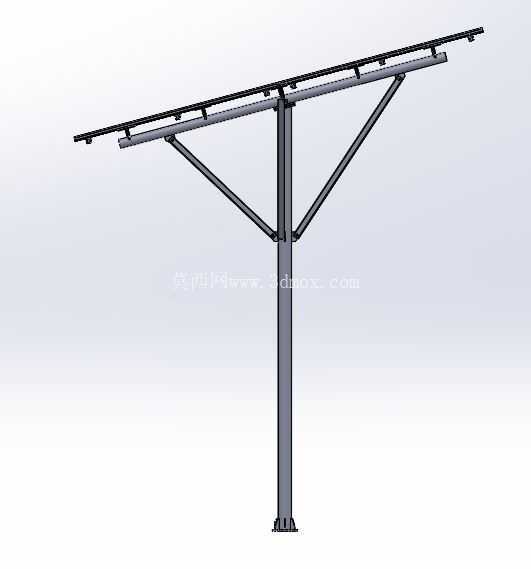

　　设计阶段优先考虑了户外长期服役的抗风性能，整体框架的杆件截面经过载荷校核，在常规12级阵风工况下结构形变量控制在面板允许的挠度范围内，不会出现面板隐裂、框架焊缝开裂的问题。安装边界上，立柱高度可根据实际场景调整，常规配置下立柱底部到面板下沿的预留高度满足人员通行、低矮植被生长的空间需求，面板整体采用倾斜排布，倾角可根据项目所在地的纬度调整斜撑的连接孔位实现适配，保证不同区域都能获得最优的太阳辐照接收角度。

　　结构的连接节点全部采用标准化紧固件设计，所有杆件都可在工厂预制完成后运输到现场拼装，不需要现场焊接作业，大幅降低野外施工的难度与周期，杆件表面可根据使用环境选择热浸镀锌或者喷塑处理，满足沿海高盐雾、内陆高湿等不同腐蚀环境的使用要求。上部框架的排布充分考虑了面板的接线走线空间，横梁内侧预留走线槽位，可将面板的连接线缆规整收纳到结构内部，沿主立柱内部空腔引下到地面的配电设备，避免线缆长期外露被紫外线老化、被外力破坏。

　　不同于常规的多立柱光伏支架，这套单立柱六面板的结构在保证装机容量的同时，最大程度压缩了基础施工量，在场地受限的应用场景下优势明显，比如山区森林防火监测点的供电配套、牧区户用供电系统、海岛小型离网站点，都可以直接套用这套结构形式，不需要针对场地做过多的平整处理。结构的重心经过优化设计，整体重心与主立柱轴线重合，即使在单侧受风的工况下，基础承受的倾覆力矩也被控制在较低水平，降低了基础的配筋与混凝土用量要求。
