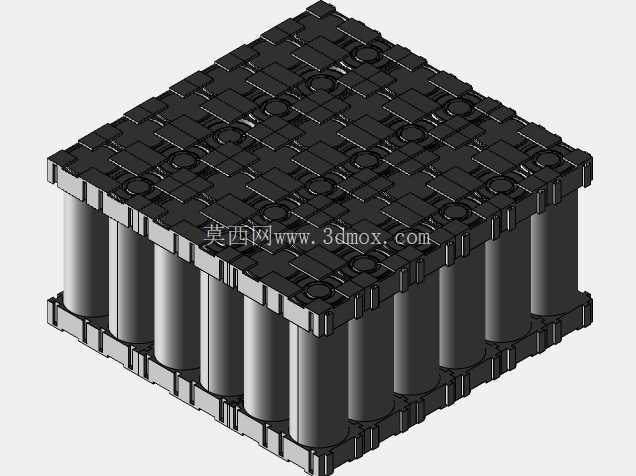

6×6阵列Molicell21700电芯组合固定支架

　　在便携式储能电源、轻型电动两轮车、小型工业备用电源这类需要紧凑排布圆柱电芯的产品开发中，电芯的固定结构直接决定了电池包的抗振性能、散热效率与装配一致性，这套6×6排布的Molicell21700电芯组合固定结构，正是针对36支21700规格圆柱电芯的成组需求设计的模块化固定方案。从实际工程落地的角度看，21700电芯相比传统18650电芯单体容量提升近40%，但单支重量与径向尺寸也同步增加，传统的粘胶固定、单排卡扣固定方式在持续振动工况下容易出现电芯移位、极耳拉扯断裂的问题，这套结构采用上下双层镂空支架对夹的设计思路，每一支电芯的上下端都对应独立的定位沉孔，沉孔内径与21700电芯的标准外径做了0.15mm的间隙配合，既可以保证电芯装配时能够顺利滑入定位，又能限制电芯在径向的窜动余量，避免车辆行驶或者设备搬运过程中电芯之间发生碰撞摩擦。

　　支架的主体框架采用网格化的筋条布局，没有做整面的封板设计，一方面是为了尽可能降低支架本身的重量，减少电池包的非能量存储类负重，另一方面网格间隙可以形成自然的通风散热通道，不管是电池包采用自然对流散热还是强制风冷散热，气流都可以顺着网格间隙穿过电芯之间的空隙，带走电芯大电流充放电时产生的热量，避免电芯簇中心区域积热导致的温度不均问题。上下两层支架之间通过边缘的定位卡扣实现预固定，不需要额外打胶或者增加紧固件，装配时只需要先将下层支架平放在工装台上，逐支将电芯插入定位孔，再扣合上上层支架，按压到位后卡扣自动锁止，整个成组过程不需要复杂的工装夹具，适合中小批量的生产线快速装配，也方便后期售后环节的单支电芯更换，不需要破坏整个电池包的结构就能取出故障电芯。

　　从安装边界来看，这套6×6排布的支架整体外轮廓为正方形，边缘做了统一的安装凸耳，凸耳上预留了标准的螺丝过孔，可以直接固定在电池包的下壳体内部，凸耳的高度与支架主体保持齐平，不会额外占用电池包的高度空间，整体成组后的厚度刚好匹配21700电芯的标准长度加上上下支架的板厚，在做电池包包络设计时，可以直接按照支架的外轮廓预留安装空间，不需要再额外考虑电芯突出或者移位的干涉问题。每一个电芯定位孔的边缘都做了微小的倒角处理，既可以在装配时引导电芯快速对准孔位，也能避免支架注塑成型时的锐边刮伤电芯外皮，降低绝缘破损导致的短路风险。在支架的筋条交叉位置，还预留了镍片或者汇流排的走线路径，汇流排可以顺着筋条的凹槽铺设，不会被支架挤压，也不会和电芯侧壁发生摩擦，焊接极耳时可以直接对准电芯端面，不需要额外调整汇流排的位置。

　　针对Molicell21700电芯本身的高倍率放电特性，这套支架在设计时也考虑了大电流工况下的膨胀余量，每个定位孔的深度只覆盖电芯端部3mm的位置，不会过度包裹电芯侧壁，给电芯在循环充放过程中的轻微膨胀预留了足够的释放空间，避免支架长期受膨胀应力挤压出现开裂。同时支架的材料选型适配常用的阻燃PP或者PC+ABS材质，镂空结构也能减少注塑过程中的缩痕问题，提升零件的成型良率，不管是手板打样还是批量开模生产，都不需要做复杂的模具结构，侧面没有倒扣区域，可以直接采用直顶结构出模，降低模具的加工成本与后期的维护成本。在实际的项目应用中，这套固定结构既可以单独作为一个36串/并的基础电池模块使用，也可以多个模块横向拼接，组成更大容量的电池簇，模块之间通过边缘的凸耳互相定位，拼接后整体的平面度保持一致，不会出现高低差影响汇流排的焊接。
