管壳式列管热交换器三维结构设计

　　这款列管式热交换器的结构设计，完全围绕工业场景下的间壁式传热需求展开，日常在化工精馏、暖通空调、动力机组冷却、食品加工杀菌工段都能见到同结构设备的身影，核心作用是在两种温度不同的流体之间完成热量传递，既可以实现工艺介质的加热升温，也能完成高温介质的冷却降温，部分工况下还会承担相变冷凝或者蒸发的功能。从结构拆解来看，整体采用卧式承压壳体设计，两端配置标准椭圆形封头，通过法兰螺栓结构实现筒体与封头的可拆卸连接，这种设计一方面能满足压力容器的承压强度要求，另一方面也方便后期抽出管束做结垢清理、密封垫片更换等维护作业。

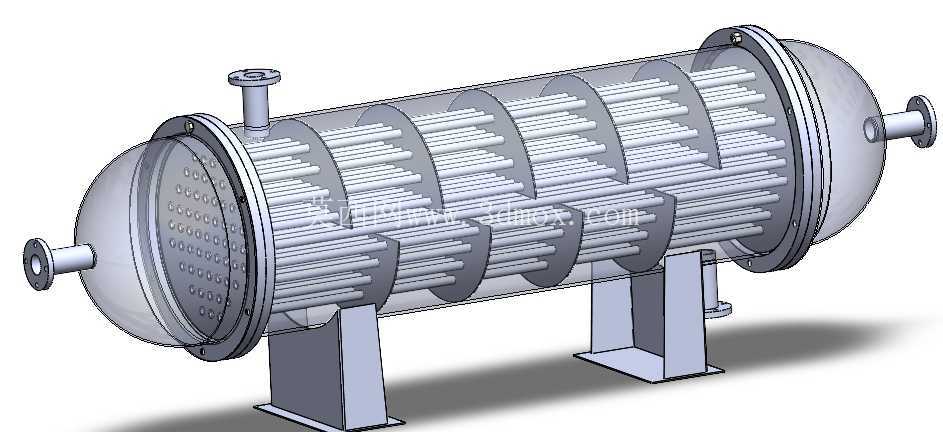

　　筒体内的核心换热部件是规则排布的换热管束，管束通过多块折流板实现径向定位，折流板的切口角度与排布间距经过匹配设计，既可以对壳程流动的介质形成扰流作用，提升壳程侧的传热系数，避免流体在壳程内形成流动死区，也能为细长的换热管提供中间支撑，降低设备运行过程中管束受流体冲击产生的振动幅度，延长换热管的疲劳使用寿命。设备的接口布局完全匹配工业管路的安装逻辑，筒体顶部、底部以及两端封头位置分别设置管程、壳程的介质进出口，其中管程介质从一端封头进入后，会顺着换热管内部流道流向另一端封头，壳程介质则从筒体侧方的接口进入，在折流板的导流作用下横向冲刷换热管外表面，两种介质通过换热管的金属壁面完成热量传递，全程不会发生介质掺混，完全满足不同介质之间的隔离传热要求。

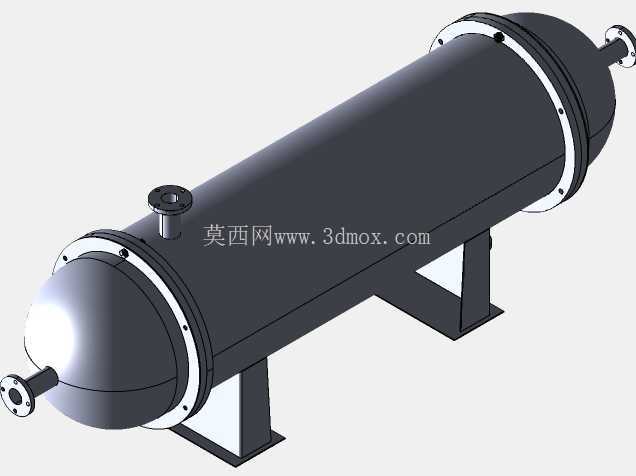

　　支撑结构采用两个对称布置的鞍式支座，支座的底板预留了标准安装螺栓孔位，安装时需要根据设备整体重量匹配对应的基础预埋件尺寸，鞍座的包角与筒体直径完全贴合，能均匀承载设备满液运行时的总重量，避免筒体局部应力集中造成变形。在建模过程中，所有承压部件的壁厚都参照常用换热设备的工程取值做了等比例还原，法兰的密封面、管板与换热管的连接位置都做了细节还原，管束的排布采用正三角形布管方式，在相同筒体直径下能获得更大的换热面积，提升单位体积内的传热效率。

　　需要注意的是，这类设备在现场安装时，要根据壳程介质的类型调整安装倾斜角度，若壳程走的是冷凝类介质，需要保证设备有微小的倾斜坡度，方便冷凝液顺利从底部排液口排出，避免壳程积液影响换热效率；若处理的是含杂质较多的介质，还要在进出口位置预留排污接口的安装空间，方便定期排污清理。设备两端的封头内部可以根据工况需求设置分程隔板，将管程分为多程结构，提升管程介质的流速，进一步强化管程侧的传热效果，本次建模还原的是单管程单壳程的基础结构，后续可以根据不同的工艺参数调整分程数量、折流板间距、换热管长度与直径等参数，适配不同的换热负荷需求。从安装边界来看，设备的轴向尺寸要预留出管束抽出的维护空间，也就是设备一端至少要留出等于换热管总长度的操作空间，方便后期检修时将整个管束从筒体内抽出，侧方的管路接口要匹配对应管径的管道支吊架位置，避免管路重量直接作用在设备接口上造成接口应力开裂。
