7.62mm间距栅栏式接线端子结构设计

　　在低压电气控制回路、电源配电模块、工业控制板卡的布线作业中，接线端子是实现导线快速对接、回路分断、绝缘防护的核心基础连接件，本次涉及的7.62mm间距栅栏式端子，是目前小功率电源、工控板卡上应用占比极高的一款连接部件。不同于插拔式端子的快接属性，栅栏式结构的核心优势在于接线后的抗拉扯能力更强，配合螺丝锁紧结构，能在存在一定振动的工业场景下保持连接可靠性，避免导线松脱引发的回路断电、接触打火等问题。

　　从实际应用场景来看，这类端子常被布置在PCB板边缘位置，作为板载电路与外部线束的交互接口，常见于开关电源输出端、小型变压器接线侧、工控IO模块的外接端口，单组2P的规格刚好适配单路交流输入或者直流正负极输出的接线需求，7.62mm的极间距是经过长期工程验证的安全间距，在常规300V以下的低压配电场景中，该间距能够满足爬电距离要求，避免相邻极之间出现飞弧、击穿问题，同时不会因为间距过大占用过多PCB板面空间，平衡了电气安全与结构紧凑性的双重需求。

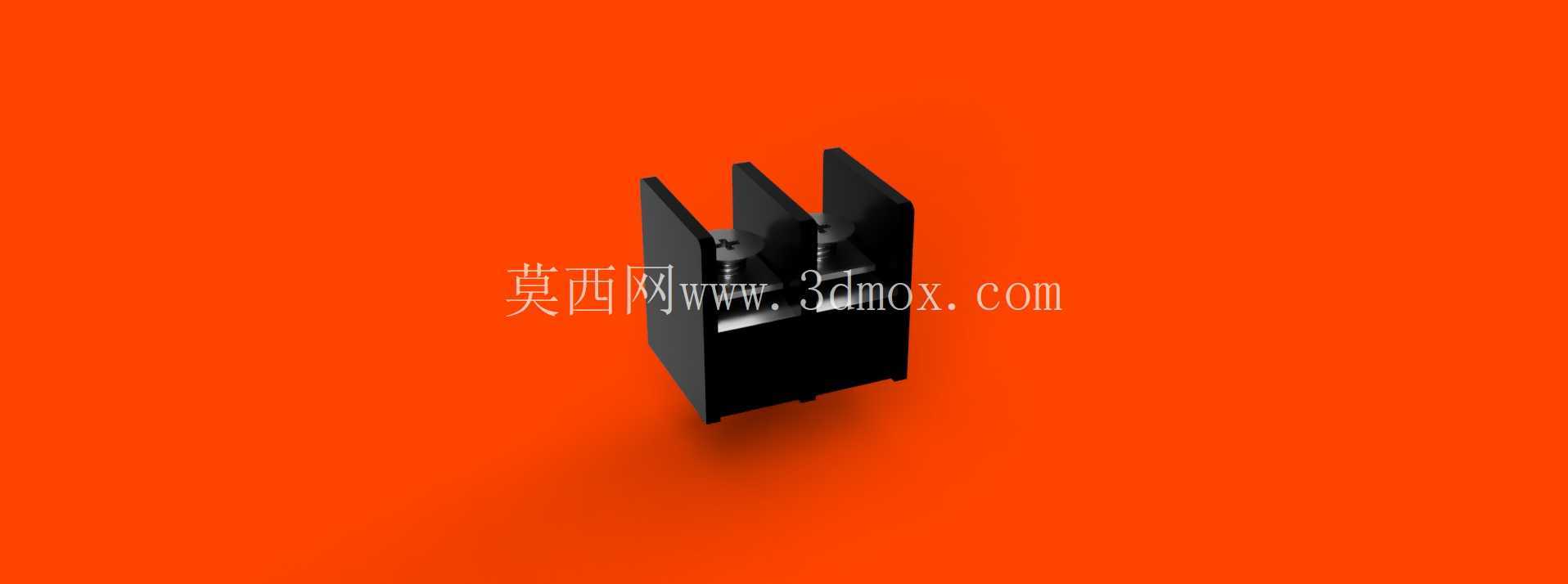

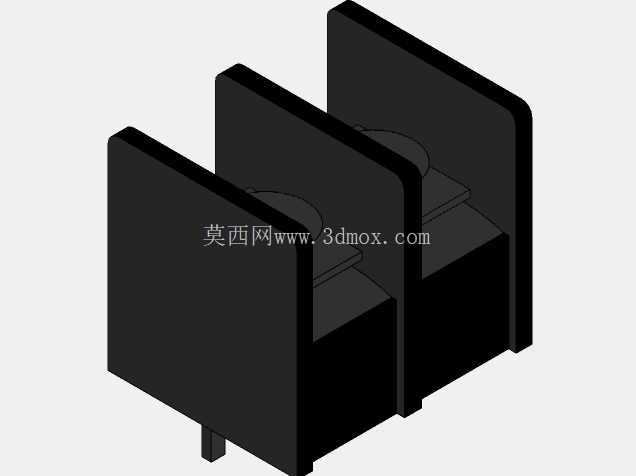

　　在产品功能设计上，这款端子采用了栅栏式隔挡结构，每一个接线位之间都设置了独立的绝缘隔栏，一方面可以防止接线过程中多股铜丝散出搭接到相邻接线位造成短路，另一方面也能在长期使用过程中，阻挡灰尘、金属碎屑落在极间造成绝缘性能下降。锁紧螺丝采用了标准的十字槽结构，适配常规螺丝刀操作，压线位置设计了防滑压片，当螺丝锁紧时，压片会均匀压在导线线芯上，不会因为单点压力过大切断多股铜丝，同时能增大接触面积，降低接触电阻，减少长期通电后的发热问题。端子底部设置了标准的插装引脚，引脚间距与极间距保持一致，能够直接插装在对应孔径的PCB板上，过波峰焊即可完成固定，不需要额外的固定结构，装配效率较高。

　　从外形尺寸与安装边界来看，这款端子的总宽度随极数变化，单2P规格的整体宽度控制在16mm左右，本体高度从PCB板面算起约12mm，接线方向为垂直板面向上，导线从端子顶部插入锁紧，这种接线方向的设计能够让外部线束走线更规整，不会与板面上其他 taller 的元器件产生干涉。在进行PCB布局时，需要注意在端子的接线侧预留至少15mm的操作空间，方便螺丝刀伸入完成锁紧操作，同时在端子的两侧预留2mm以上的绝缘间隙，避免与周边金属结构件距离过近影响绝缘性能。端子的绝缘本体采用了阻燃工程塑料材质，能够满足UL94-V0级阻燃要求，在出现接触打火的极端情况下不会引燃本体，提升电气系统的安全冗余。

　　在建模逻辑上，这类端子的建模需要重点关注几个关键尺寸的准确性：首先是引脚的间距与直径，必须匹配PCB封装尺寸，否则会出现插装不上的问题；其次是接线孔的直径与深度，要适配对应线径导线的插入需求，7.62mm间距的端子一般可以接入2.5平方毫米及以下的多股铜导线，接线孔的深度要保证导线插入后能够被压片完全压住，不会出现压到绝缘皮的情况；再者是隔栏的厚度与高度，既要保证足够的绝缘强度，又不能过厚导致相邻接线位的操作空间不足。建模过程中需要还原螺丝头部的槽型、压片的防滑纹理、本体上的定位卡扣等细节，这些细节会直接影响后续装配干涉检查的准确性，如果在整机设计阶段使用简化模型，很容易出现实际装配时螺丝刀操作空间不足、端子与周边壳体干涉等问题，导致后期改模成本增加。

　　从选型适配的角度来说，选用这款端子时需要匹配实际回路的额定电流与电压参数，7.62mm间距的栅栏端子额定电流一般在10A-15A区间，能够满足大部分小功率电源、控制回路的载流需求，如果回路电流超过该范围，就需要选用更大间距、更大压线范围的端子型号。在布线作业时，接入端子的导线需要提前烫锡或者压接冷压端子，避免多股铜丝散开，锁紧螺丝的扭矩要控制在合理范围，扭矩过大会滑牙损坏塑料本体，扭矩过小则会压接不牢导致接触电阻过大，一般M3规格的锁紧螺丝推荐扭矩在0.5-0.8N·m之间，能够兼顾锁紧可靠性与本体结构安全。
