小型穿芯式精密电流互感器三维结构

　　在低压配电、智能家电控制板、工业小型测控装置的电流采样回路里，这类穿芯式微型电流互感器是极为常见的采样元件，不同于开合式的大电流互感器，这类器件主打小空间内的精准电流变换，将回路中的大电流按固定变比转换为毫安级的小信号，供给后续的计量、保护或者控制电路使用，很多做智能电表、电机驱动板、电源过流保护模块的结构工程师，在PCB布局阶段都需要精准的三维模型来确认安装空间，避免出现器件干涉、引脚对位不准的问题。

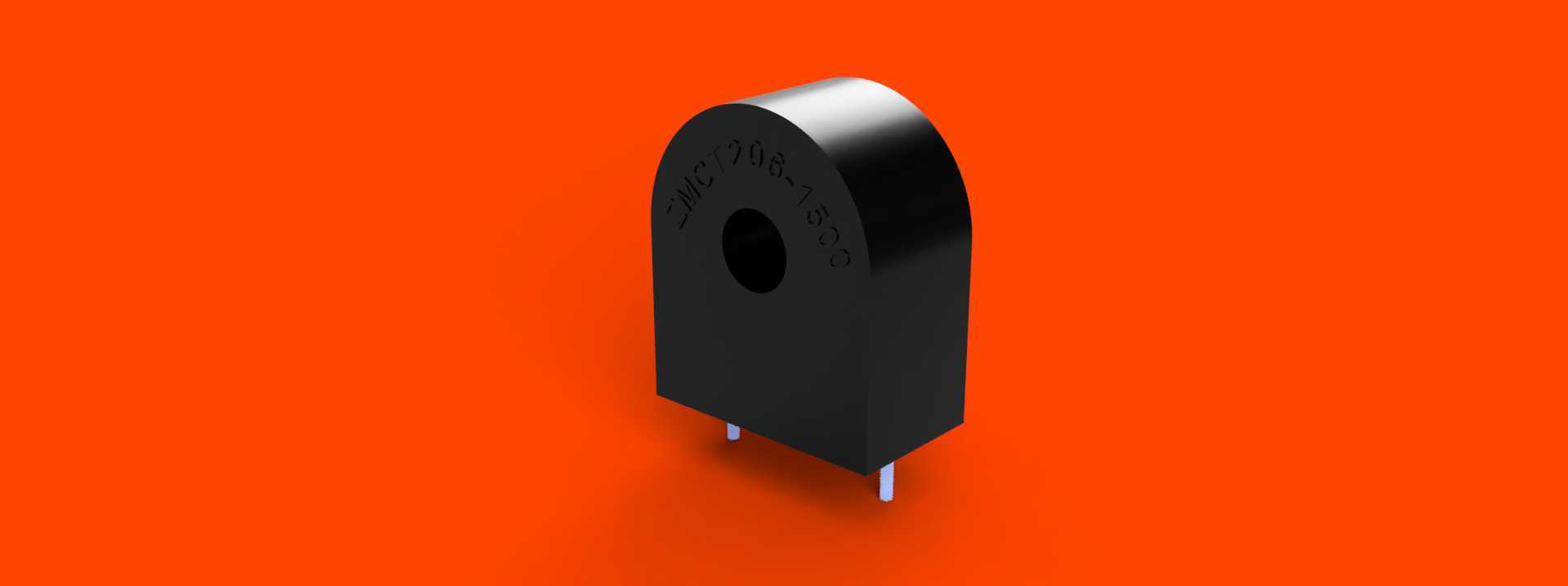

　　从结构设计来看，这款互感器采用了立式直插的封装形式，主体上部为半圆弧顶的长方体结构，中心预留圆形穿芯孔，供被测回路的导线穿过，这种穿芯结构的优势在于被测回路与采样回路完全电气隔离，不需要断开主回路接线，安装时直接将待测导线从中心孔穿过即可，既简化了接线流程，也提升了电气安全性能。外壳采用黑色阻燃工程塑料注塑成型，表面做哑光处理，外壳上直接模印型号参数，不需要额外粘贴标签，避免长期使用后标签脱落导致参数辨识困难。底部伸出两根直插式引脚，引脚采用镀锡铜材质，长度适配常规1.6mm厚度的PCB板焊接需求，引脚间距经过精准校准，能直接匹配标准PCB封装库的焊盘位置，不需要额外调整封装尺寸。

　　设计这类器件的三维模型时，首先要确认核心的安装边界：主体部分的总高度、宽度、厚度需要严格匹配实物尺寸，尤其是中心穿芯孔的直径，直接决定了可穿过的导线最大线径，建模时不能随意缩放孔径，否则会导致实际装配时导线无法穿过。其次是引脚的位置度，两根引脚的中心距、引脚伸出外壳的长度、引脚直径都要严格按照实物测绘尺寸来做，很多工程师在建模时容易忽略引脚的倒角细节，实际生产中引脚端部会做微小的倒角处理，方便插件时顺利导入PCB焊盘，如果模型里引脚做的是直角端面，在做虚拟装配干涉检查时会误报干涉，影响设计判断。外壳的半圆弧顶部过渡部分要做均匀的圆角处理，和实际注塑件的脱模斜度匹配，不能出现尖锐的直角棱边，否则既不符合实际注塑工艺，也会导致模型渲染效果和实物偏差过大。

　　从实际应用场景来说，这类10A量程的电流互感器常被用在交流电机的过流保护回路里，当电机运行电流超过设定阈值时，互感器输出的采样信号会触发保护电路切断电源，避免电机堵转烧毁；在智能插座、家用光伏并网逆变器里，也会用这类互感器做实时电流监测，计算用电功率或者并网电流参数。结构设计时除了器件本身的尺寸，还要考虑周边的安全间距，互感器本体与周边高压走线的爬电距离、电气间隙要满足安规要求，三维模型的精准度直接决定了PCB布局时的间距核算是否准确，如果模型尺寸偏小，实际装配后就可能出现安规距离不足的问题，导致产品无法通过安规认证。

　　建模过程中还要注意外壳的分模线位置，实际注塑件的分模线位于主体厚度方向的中心位置，模型里可以做微小的凸起棱边来还原这个细节，不需要做的过于夸张，符合实际注塑件的外观特征即可。引脚与外壳结合的位置要做轻微的溢胶倒角，模拟实际生产中引脚与塑料外壳封装的结合状态，避免出现引脚与外壳完全直角衔接的不真实感。中心穿芯孔的内壁要做光滑处理，实际产品的孔壁是注塑成型的光滑面，不会有明显的加工纹理，建模时不要添加多余的纹理特征。

　　对于做整机结构设计的工程师来说，这类小型元器件的模型精度往往会影响整机的装配效率，很多小批量产品生产时出现的插件困难、器件与外壳干涉、焊盘对位偏移等问题，本质都是前期建模时尺寸不准导致的。这款互感器的三维模型严格按照实物测绘尺寸构建，所有安装边界、引脚尺寸、外形轮廓都和实物保持一致，导入PCB装配环境后可以直接用来做干涉检查、布局规划，不需要二次调整尺寸，能有效缩短产品开发阶段的结构验证周期，避免因为模型尺寸偏差导致的打样返工问题。在做虚拟装配时，还可以模拟导线穿过中心孔的状态，确认导线弯曲半径、走线空间是否充足，提前规避实际装配时的走线干涉问题。
