PCB板载RCA音视频同轴连接器结构设计

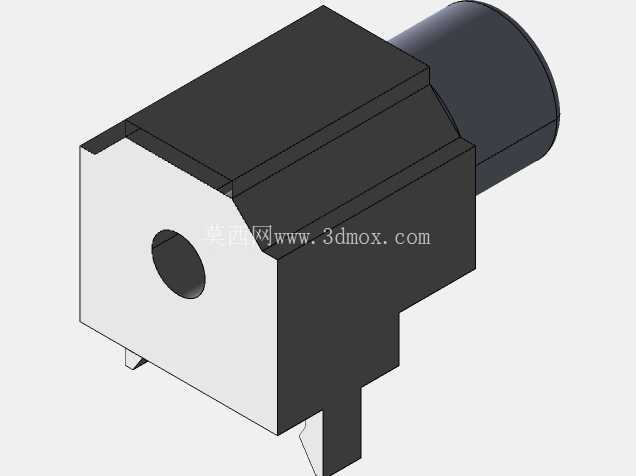

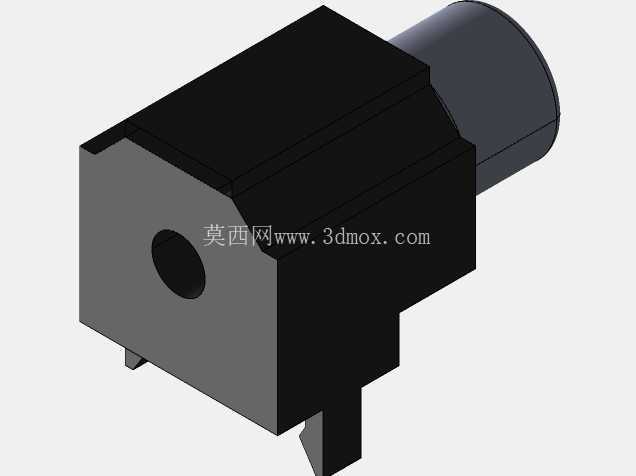

　　这款板载同轴连接器主要面向消费类电子、小型工控板卡的音视频信号传输场景，常见于老式模拟音视频设备、开发板扩展接口、车载影音模块的PCB板上焊接安装，用来传输复合视频信号、模拟音频信号，部分场景下也可作为低频同轴控制信号的传输接口。从结构设计来看，整体分为绝缘基座、金属屏蔽外壳、中心接触插芯三个核心部分，黑色绝缘基座采用耐高温工程塑料注塑成型，背部设置两个直插式定位焊脚，焊脚间距符合常规PCB布线的孔位设计规范，焊接后可牢牢固定在PCB板面，避免插拔过程中基座松动移位。

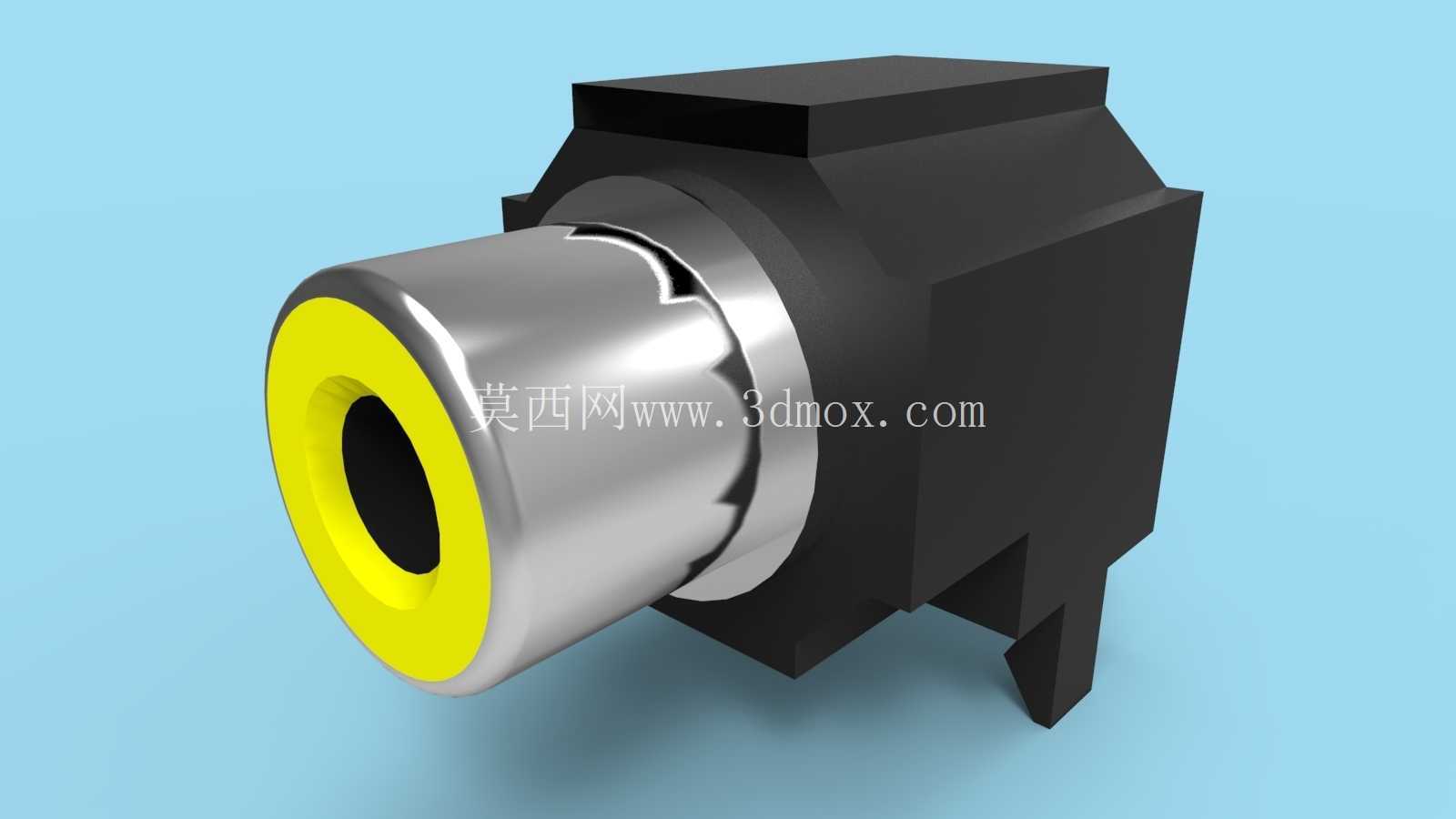

　　金属外壳采用锌合金压铸成型，表面做镀镍处理，前端的圆筒形屏蔽结构与对接插头的金属外壳紧密贴合，形成连续的屏蔽层，可有效降低外界电磁干扰对传输信号的影响，外壳与基座之间采用卡扣式装配，无需额外紧固件即可实现可靠连接，装配工序简单，适合批量生产。前端接口处的黄色标识圈为标准复合视频接口的色标，方便生产组装和用户使用时快速识别接口功能，避免插错通道。中心接触件采用弹性铜材加工，表面镀金处理，保证多次插拔后仍有良好的接触性能，接触电阻控制在毫欧级，减少信号传输过程中的衰减。

　　从安装边界来看，这款连接器属于卧式板载安装结构，整体高度较低，不会占用过多板上垂直空间，适合薄型化设备的内部布局，基座背部的挡边结构可在焊接时起到定位作用，保证波峰焊过程中连接器不会偏移，前端接口伸出PCB板边的长度经过优化，既可以保证外壳面板开孔后接口外露长度合适，又不会因为伸出过长导致运输过程中磕碰损坏。设计过程中重点考虑了插拔寿命，中心弹片的弹性变形量经过反复校核，保证500次以上插拔后接触压力仍符合行业标准，金属外壳的壁厚设置兼顾了结构强度和材料成本，不会因为壁厚过薄导致插拔时外壳变形，也不会因为壁厚过大造成材料浪费。

　　绝缘基座的爬电距离和电气间隙符合低压电子设备的安全规范，相邻焊脚之间的间距足够，可避免焊接时连锡短路，同时基座上设置的导向结构可在对接插头插入时起到引导作用，避免斜插导致中心插芯弯折损坏。在实际选型应用中，这类连接器多用于需要保留模拟音视频输入输出功能的板卡设计，相比同类型的立式连接器，卧式结构的抗弯折能力更强，在经常需要插拔的使用场景下可靠性更高，屏蔽外壳的设计也让它比无屏蔽的简易接口更适合电磁环境复杂的工控场景，信号传输的稳定性更有保障。建模过程中对各零件的配合公差做了合理设置，金属外壳与绝缘基座的卡扣配合采用过渡公差，既保证装配后无松动，又不会因为过盈量太大导致装配时基座开裂，中心插芯与绝缘基座的固定采用过盈压装，压装深度经过校核，保证插芯不会在插拔过程中后退移位。
