双耳环铰接式液压油缸三维结构

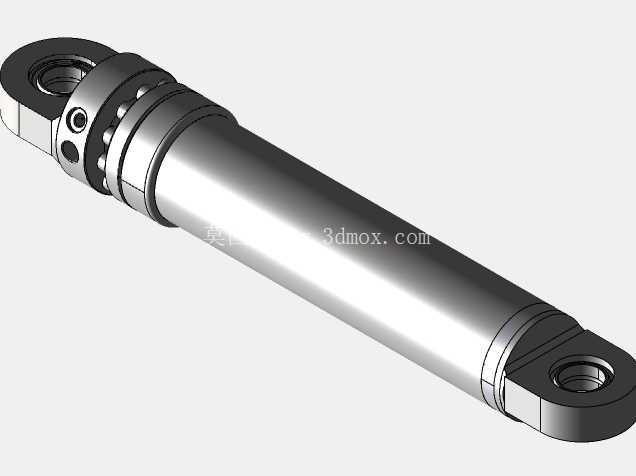

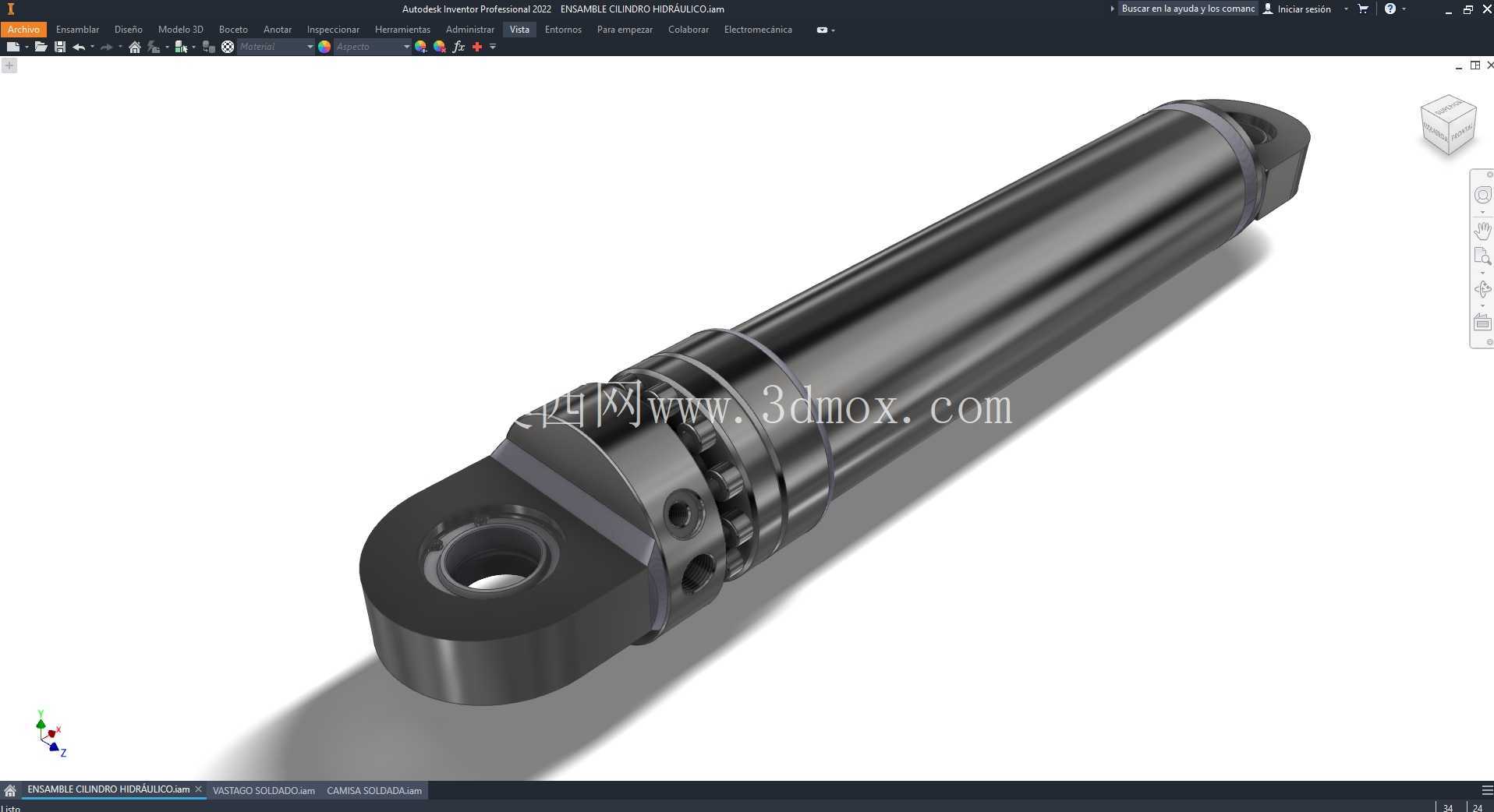

　　这款铰接式液压油缸的三维结构，完全按照工程实际安装需求搭建，两端采用耳环铰接的连接形式，适配多数需要摆动补偿的液压执行场景。从安装边界来看，缸筒外径为50mm，活塞杆直径70mm，全行程321mm，两铰接支点的中心距在全伸状态下达到617mm，建模时严格控制了各段的同轴度公差，缸筒与导向套的配合面、活塞杆与密封件的接触段都做了精确的面差处理，避免装配时出现干涉问题。在工程机械领域，这类油缸常被用在小型挖掘装置的斗杆驱动、环卫车辆的厢体举升、农用机械的机具翻转机构上，因为铰接式的连接可以补偿安装面的角度偏差，不会因为机架的焊接变形导致活塞杆出现偏磨，能大幅延长密封件的使用寿命。

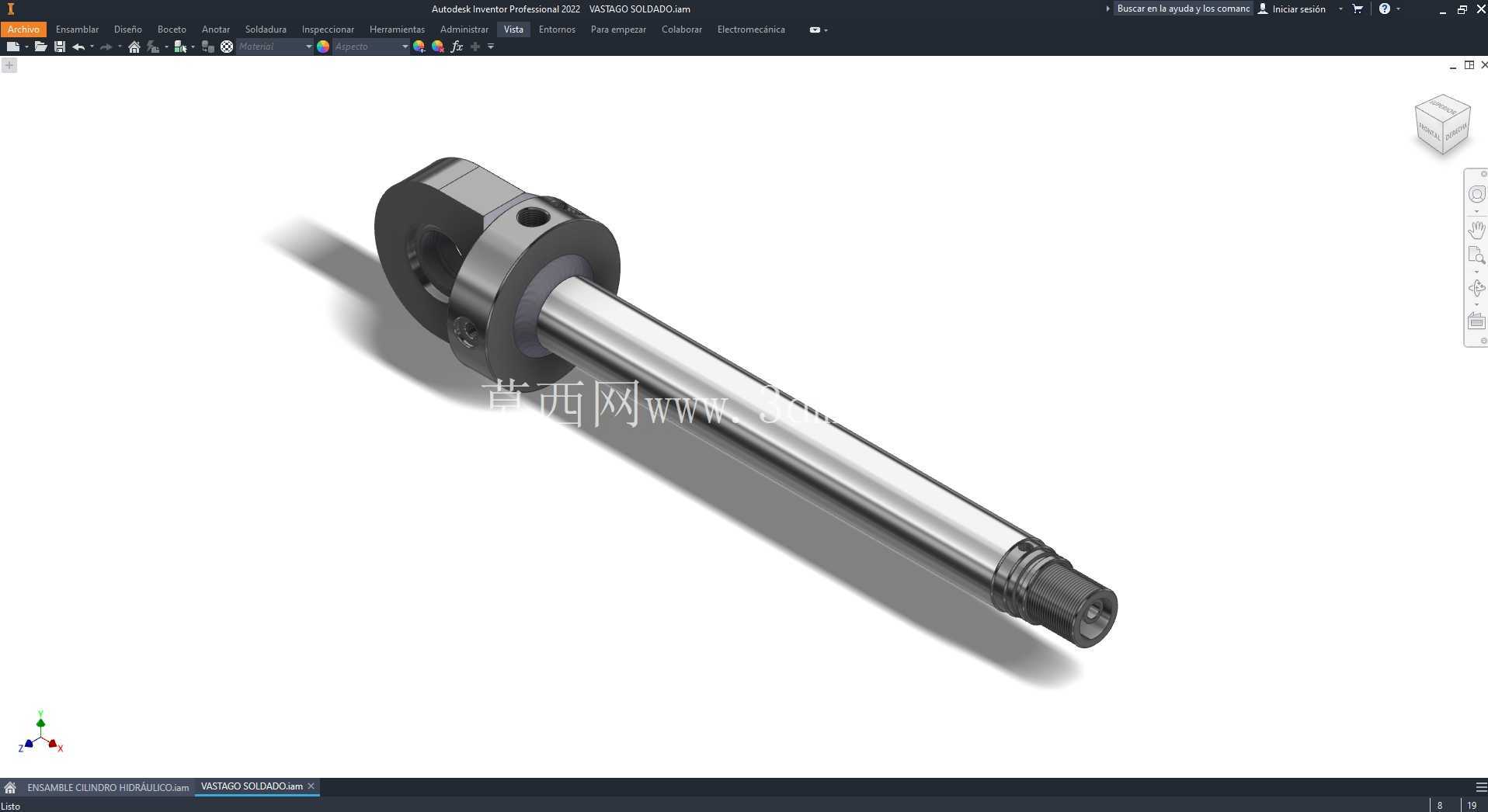

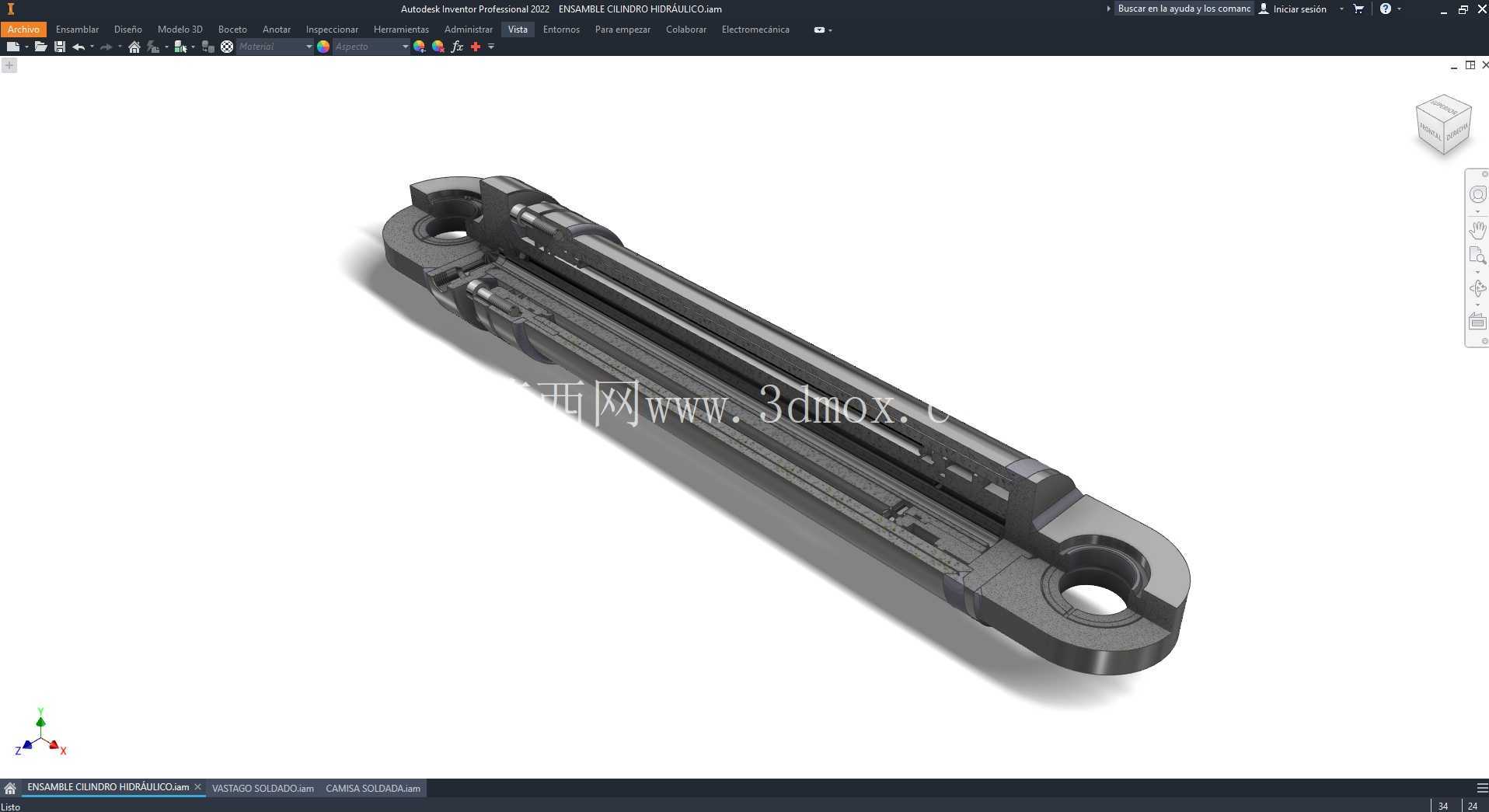

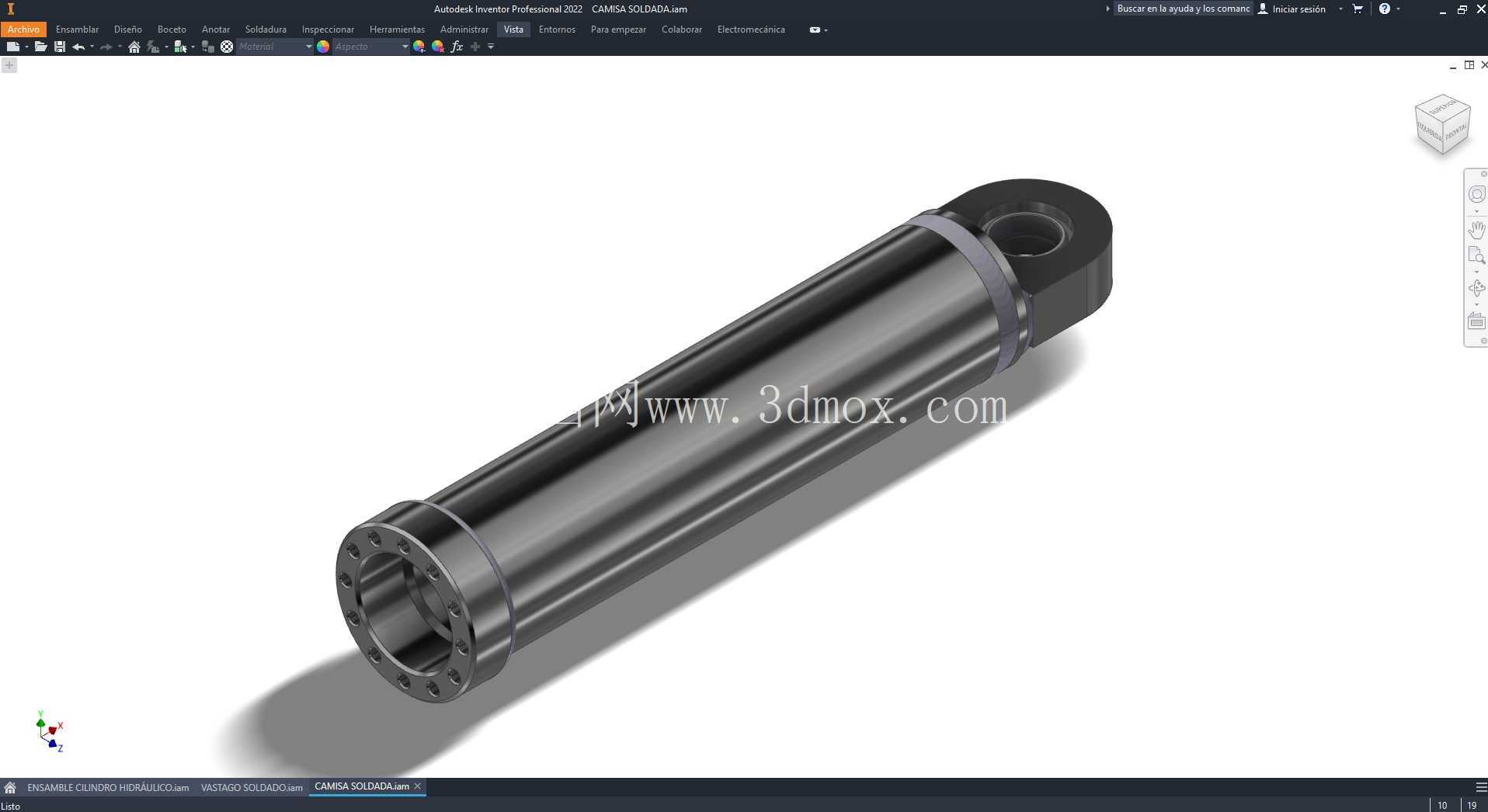

　　设计过程中优先考虑了受力传递的合理性，耳环处的铰接孔做了衬套安装位的预留，缸筒尾部的端盖采用螺纹连接加防松螺钉的结构，既方便后期拆解维护，又能承受高压工况下的轴向冲击力，活塞杆表面的硬化层区域在模型里做了单独的面区分，方便后续做渲染或者工程图的工艺标注。从结构细节来看，活塞与缸筒之间的密封槽、导向套上的防尘圈与斯特封安装位都按照标准密封件的尺寸做了切槽，没有出现尺寸错位的问题，油口的位置设置在缸筒侧面靠近端盖的位置，避免全缩状态下油口与机架发生碰撞，同时预留了管接头的安装空间，不会出现扳手操作空间不足的问题。

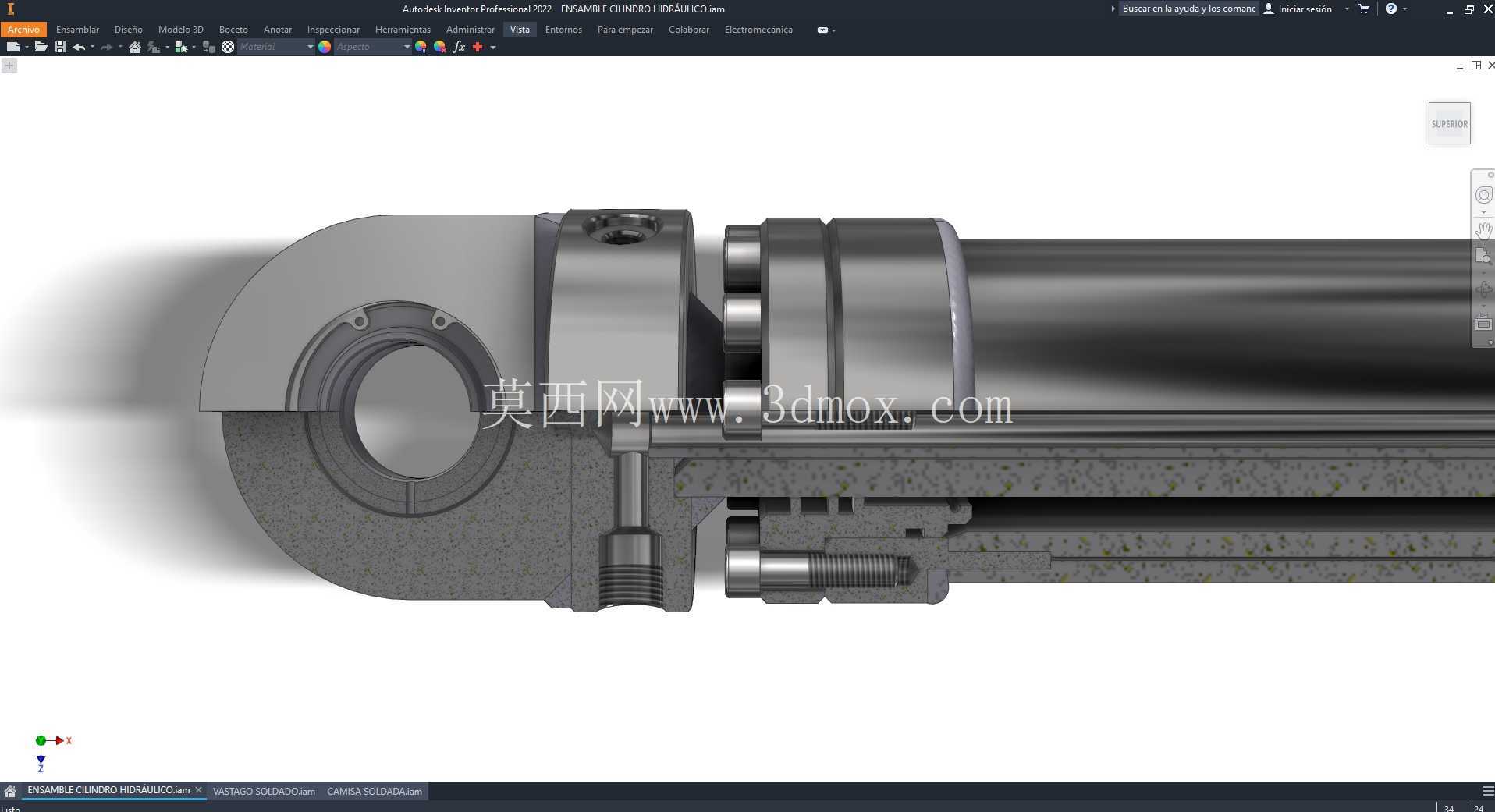

　　很多新手在做这类油缸建模时，容易忽略行程末端的缓冲结构，这个模型里在活塞两端都做了缓冲柱塞的结构，当油缸运行到行程末端时，缓冲柱塞会先进入端盖的缓冲腔，通过节流作用降低活塞的运行速度，避免硬碰撞带来的结构损伤，这也是实际工业应用中高压油缸必备的结构设计。在做设备选型匹配时，这个尺寸的油缸通常适配16MPa左右的工作压力，推拉力计算可以直接通过缸径和杆径的作用面积换算，模型里的各段尺寸都可以直接导出到工程图作为加工参考，不需要再重新核对安装尺寸。

　　另外，建模时把所有的圆角、倒角都做了还原，比如耳环处的应力集中位置做了大圆角过渡，缸筒外表面的焊接位置做了焊缝的示意，虽然是三维模型，但完全还原了实际加工工件的结构特征，不管是用来做设备的装配仿真，还是做液压系统的动作演示，都能直接调用，不需要再做结构上的修改。很多做非标设备设计的工程师，在做举升或者摆动机构时，经常会因为油缸的安装距算错导致机构行程不足，这个模型里把全缩、全伸状态下的铰接点距离都做了参数化的约束，可以直接调整行程参数来适配不同的安装需求，同时各零件的配合关系都做了装配约束，做运动仿真时可以直接设置活塞杆的移动副，不需要重新定义配合关系。从实际使用场景出发，这类油缸不适合用在高频往复的工况，因为铰接式的连接虽然有角度补偿能力，但高频动作下耳环衬套的磨损会加快，更适合用在动作频率不高但负载较大的举升、压紧、翻转场景，比如小型升降平台的驱动、工装夹具的夹紧动作、建筑垃圾处理设备的翻盖驱动，这些场景下负载波动大，有一定的安装角度偏差，铰接油缸的适配性要比法兰安装的油缸好很多。
