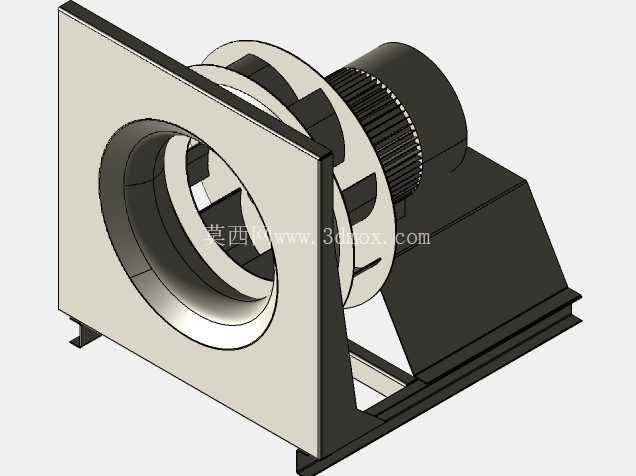

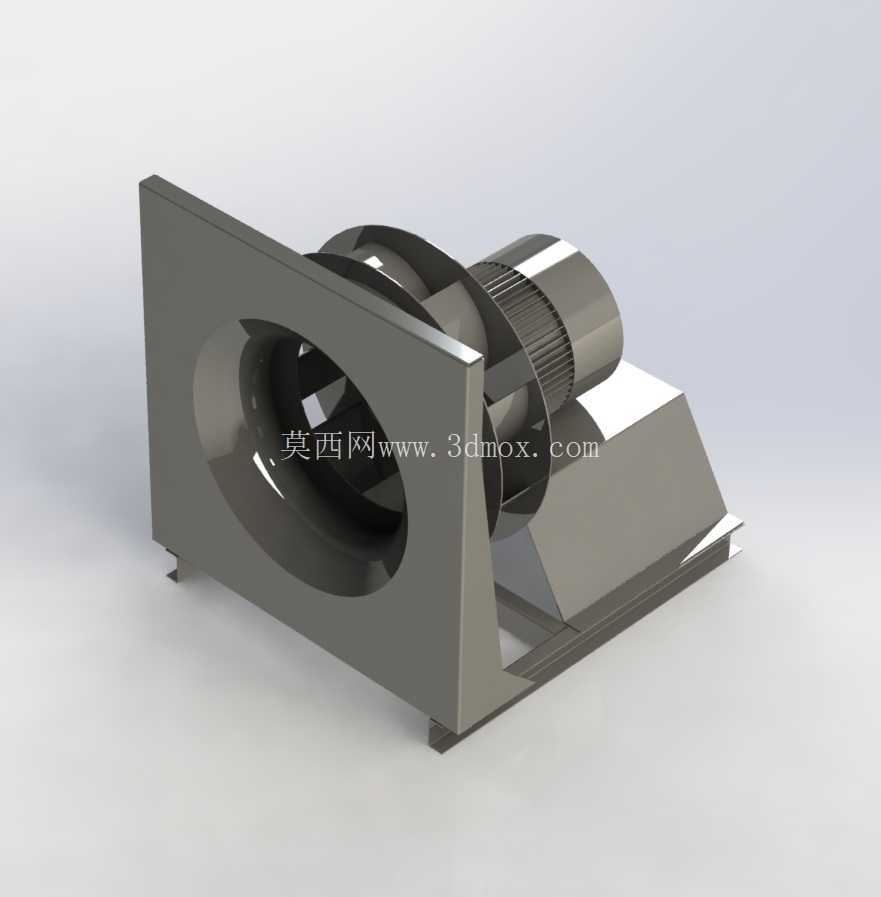

Nicotra直联式管道离心通风机结构模型

　　这款直联式离心通风结构，主要适配商用建筑通风、工业制程排风、HVAC系统空气输送场景，在写字楼新风系统、工厂车间岗位送风、洁净室回风段、厨房排油烟补风等工况中都有广泛应用，核心作用是克服风管沿程阻力与局部阻力，为管路内空气流动提供稳定压头，实现指定空间内的空气置换、温湿度调节配套送风、含尘气体预输送等功能。从结构设计逻辑来看，整体采用方形安装法兰与蜗壳本体一体化的布局，进风口直接对接方形风管接口，省去了额外的变径转接件，能有效降低安装环节的材料成本与风阻损耗；叶轮采用后向离心式叶型设计，相比前向叶型，在同等风量下压头曲线更平缓，运行工况点偏移时效率波动更小，适配长距离风管送风的阻力变化特性，同时直联传动的结构取消了皮带传动的张紧机构、皮带轮防护壳等部件，整体轴向安装尺寸更短，适合安装空间局促的吊顶夹层、设备夹缝等区域。

　　安装边界方面，方形法兰的四个角预留了标准螺栓过孔，孔位间距适配常规同规格矩形风管的法兰连接尺寸，安装时仅需在法兰面粘贴密封胶条后对齐风管法兰，穿入螺栓紧固即可完成对接，底部设置的两个支撑脚可在落地安装时直接固定在设备基础或型钢支架上，无需额外制作承托托架，支撑脚的高度预留了冷凝水排水、检修接线的操作空间，避免风机本体直接贴附安装面产生振动传声。结构细节上，电机部分完全内嵌在蜗壳的出风侧导流腔体内，电机外壳直接接触输送的空气流，运行过程中气流可直接带走电机定子产生的热量，省去了独立的电机散热风扇，进一步降低了运行噪声与结构复杂度；蜗壳的型线采用对数螺旋线设计，气流从叶轮甩出后沿蜗壳型线匀速扩压，减少了蜗壳内部的涡流损耗，出风侧的导流板可将离心甩出的气流整理为轴向出流，降低出口端的动压损失，提升整机的运行效率。

　　建模过程中对各部件的装配公差做了对应还原，法兰面的平面度、叶轮与进风圈的配合间隙、电机轴与叶轮轮毂的同轴度配合都做了参数化约束，可直接用于安装干涉校验、风管系统阻力匹配仿真的基础模型，也可作为同类型风机改型设计的结构参考，在做设备选型时，可直接提取模型的安装尺寸、接口尺寸完成布管设计，避免现场安装时出现尺寸 mismatch 导致的返工问题。实际工况适配中，该结构可适配常温空气、低浓度含尘气体的输送，叶轮做了动平衡校准结构设计，运行时的振动幅值控制在常规通风设备的允许范围内，不会对连接的风管产生额外的振动载荷，法兰边的厚度设计兼顾了连接刚度与轻量化要求，在螺栓紧固时不会出现法兰面变形导致的漏风问题。
