建准4028规格直流轴流散热风机结构

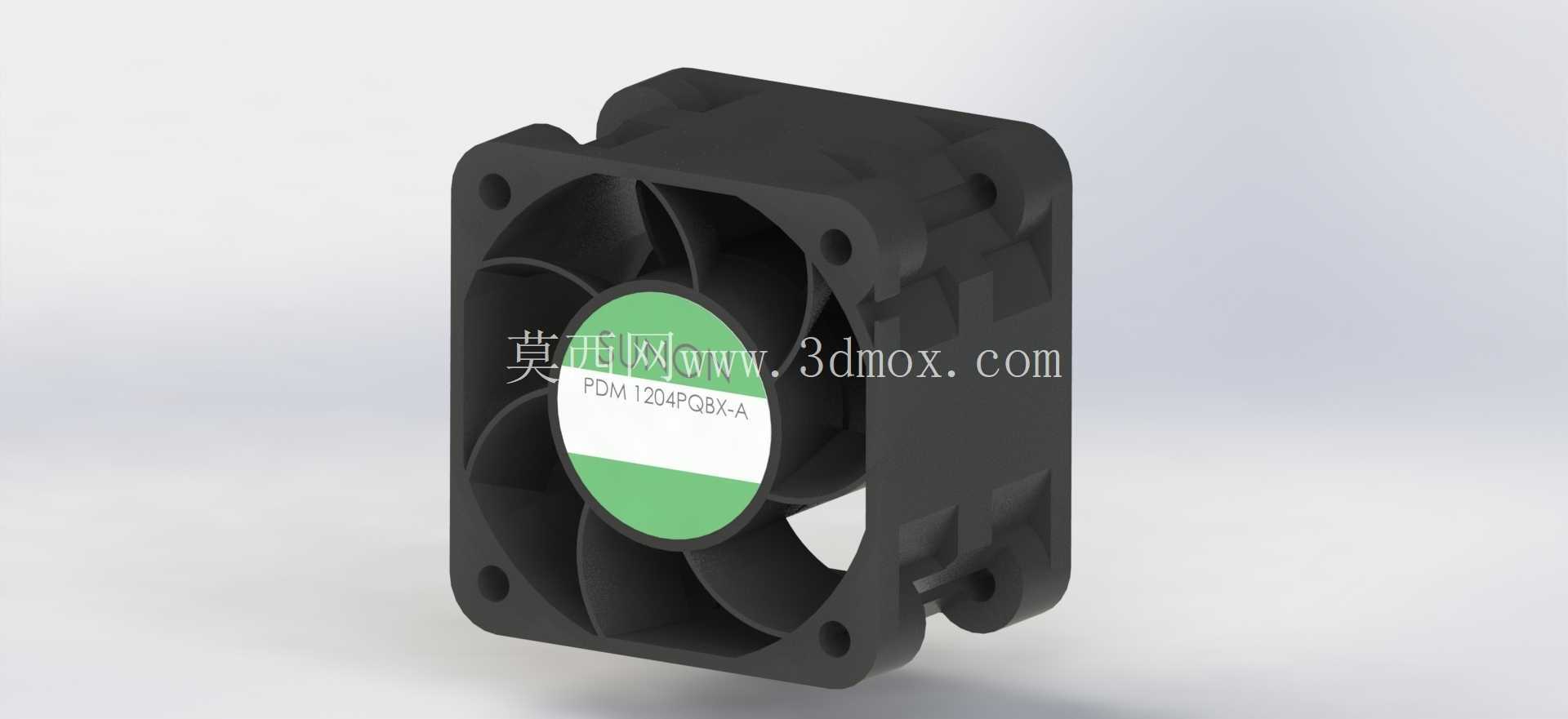

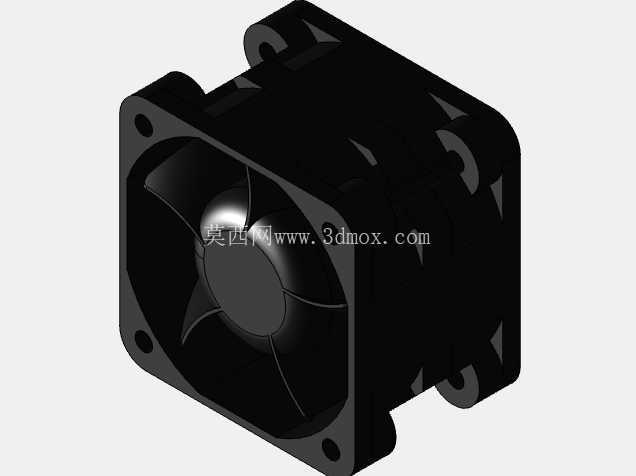

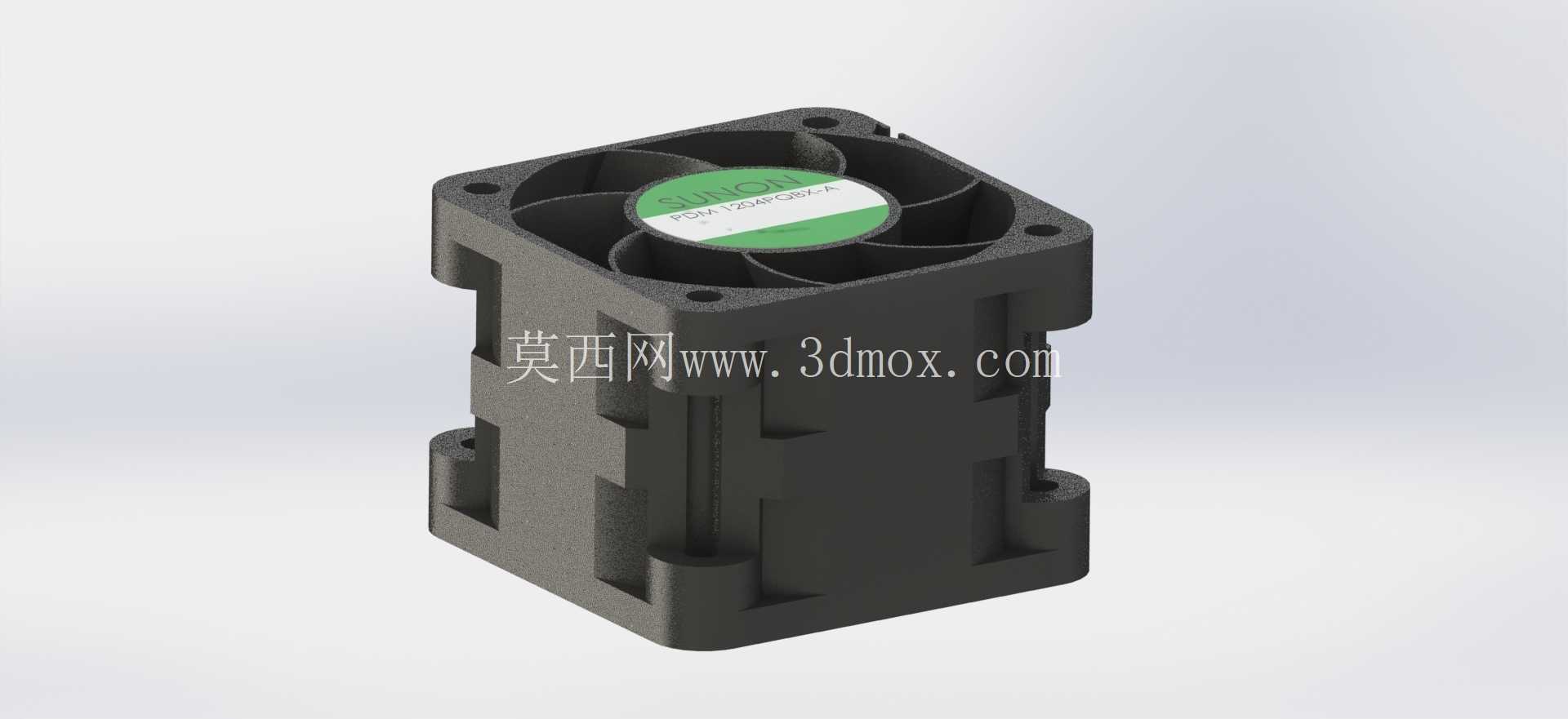

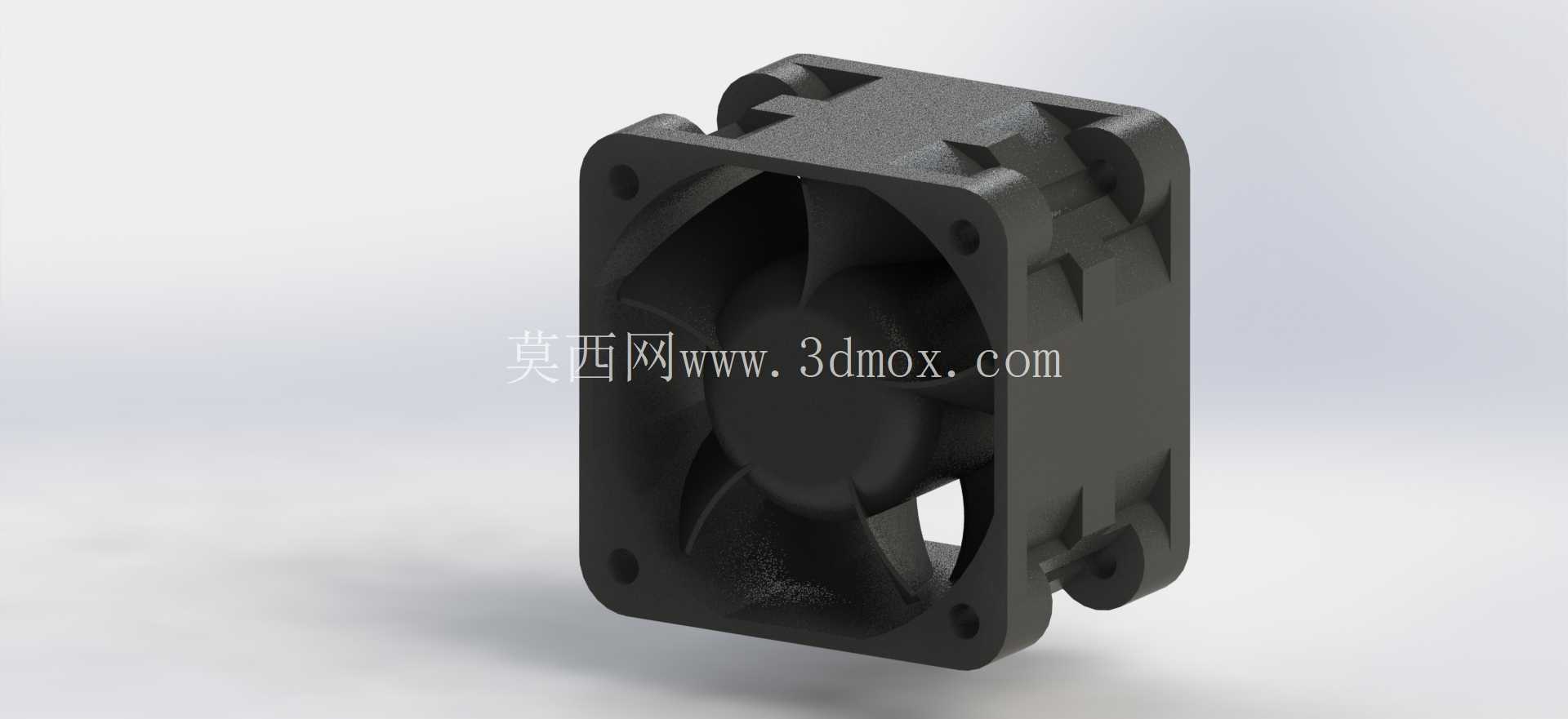

　　从结构设计逻辑来看，这类风机的外框采用一体式注塑成型结构，四个角预留的安装耳位带沉孔设计，安装时可通过M3规格螺丝直接固定在设备壳体或者散热鳍片组的支架上，安装孔位的中心距遵循行业通用标准，不需要额外做定制转接件就能适配多数现成的散热模组。外框的进风侧做了微倒角导流设计，能够减少进风端的气流紊流损失，提升有效风量的输出效率，出风侧的框体边缘做了平齐处理，可直接贴附防尘网或者导风罩，引导气流定向吹向需要散热的目标区域。在各类电子设备、工业控制装置的热管理设计环节，轴流散热风机是应用频次极高的被动+主动结合散热方案核心部件，这类小尺寸高转速直流风机，常被布置在PCB板卡局部热点、电源模块腔体、小型工控设备外壳通风位，承担定向气流输送、带走元器件工作积热的作用，避免芯片、功率器件因结温过高触发降频、寿命衰减甚至热击穿故障。这款40mm规格的轴流风机，是工业级散热场景里的通用选型款，适配绝大多数对安装空间有严格限制的紧凑设备内部布局。

　　风机的叶轮部分采用七片后掠式叶片设计，叶片的曲面弧度经过流体仿真优化，在额定转速下能够平衡风量与风压的输出特性，既可以在开放环境下输送足够的空气流量，也能在带有一定风阻的密集鳍片、防尘网遮挡场景下，保持稳定的风压输出，不会因为风阻提升出现风量骤降的问题。叶片与外框内壁的间隙控制在极小范围内，减少叶尖漏风带来的效率损失，同时叶轮做了动平衡校准，高速运转时的振动幅度控制在工业设备允许的范围内，不会带动周边结构件产生共振异响。

　　尺寸参数是结构选型阶段最核心的边界条件，这款风机的长宽外轮廓均为40.25mm，整体厚度为28.25mm，属于标准的4028风机尺寸序列，在做设备结构堆叠设计时，只需要预留出对应尺寸的安装腔体，同时在进风、出风侧预留不小于5mm的通风间隙，就能保证风机的正常气流循环，不会因为空间遮挡导致散热效率打折扣。风机的供电接线端布置在框体侧边的出线位，出线方向可根据设备内部走线需求调整，适配不同的布线走向，避免线缆与周边运动部件、高热器件产生干涉。

　　在实际应用场景中，这类12V直流供电的风机，可直接从设备内部的12V供电取电，不需要额外配置电压转换模块，供电回路中串联调速电路的话，还可以根据设备内部的实时温度调整风机转速，在低负载工况下降低转速减少运行噪音，高负载工况下满速运行提升散热能力。从建模还原的角度来看，这款模型完整复现了风机外框的安装孔位、卡扣结构、叶轮的曲面形态以及侧边的出线位结构，结构工程师在做设备整体装配校核时，可以直接将该模型导入装配体中，检查安装间隙、通风路径是否存在干涉，提前规避结构设计阶段的空间冲突问题，不需要再手动测绘风机尺寸搭建简化模型，能够有效缩短结构设计阶段的选型校核周期。需要注意的是，这类风机的实际安装过程中，要保证安装面的平面度，避免螺丝锁附时过度挤压导致外框变形，蹭到旋转的叶轮产生卡滞故障，同时在长期运行的场景下，进风侧要搭配对应目数的防尘网，减少灰尘附着在叶片和轴承部位，延长风机的无故障运行时长。
