黄铜十二位螺丝接线端子排结构设计

　　在低压配电、工业控制电箱的内部布线环节，接线端子排是实现多回路导线规整接驳、保障线路连接可靠性的核心基础配件，这款十二位螺丝锁紧式黄铜端子排，主要适配电源进线端的多支路分线场景，常见于小型控制电柜、楼宇配电分线盒、小型电源变压器出线端的线路接驳作业，能够替代传统的导线铰接、烫锡包胶布的粗放接线方式，大幅提升后期线路检修、回路调整的作业效率，同时降低接线处接触不良、发热打火的故障概率。

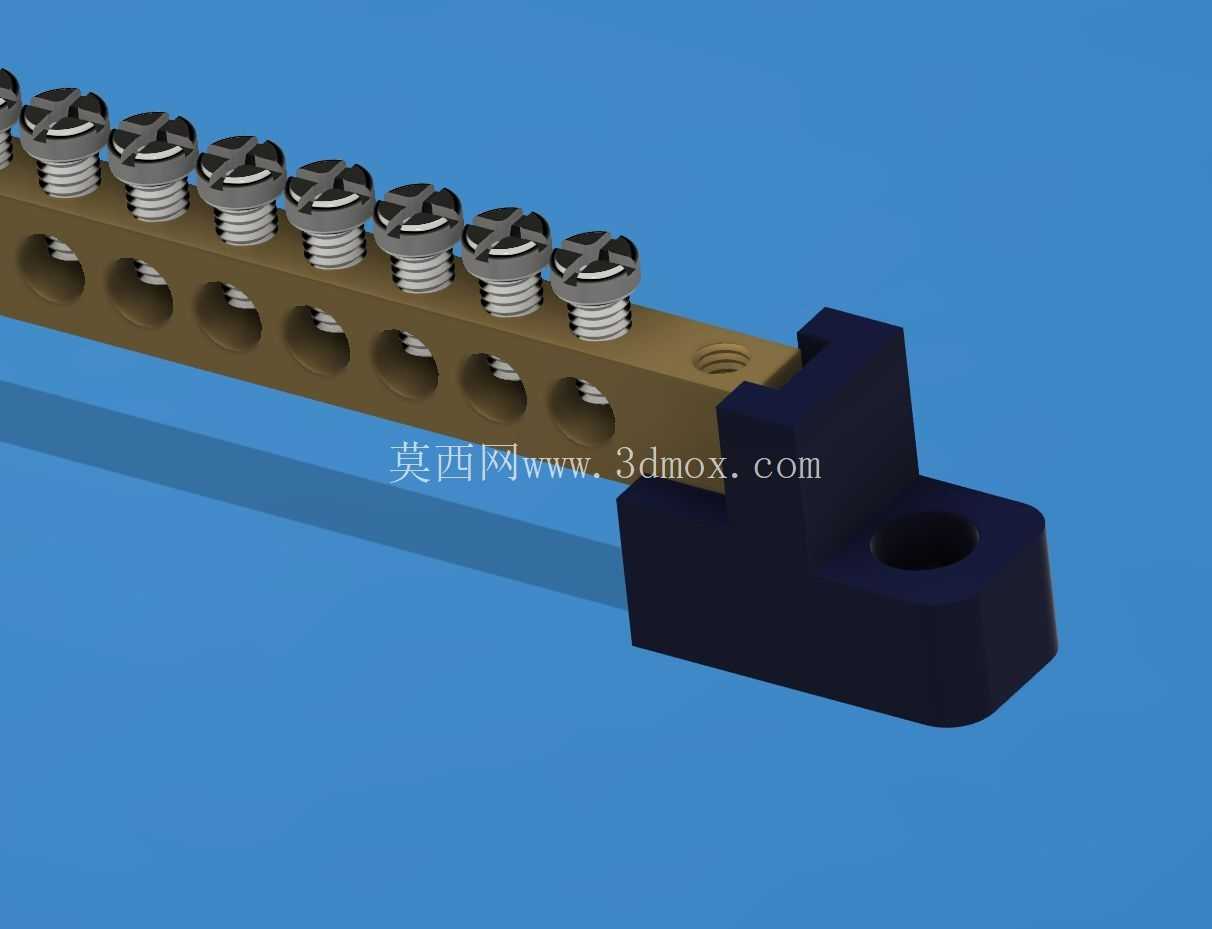

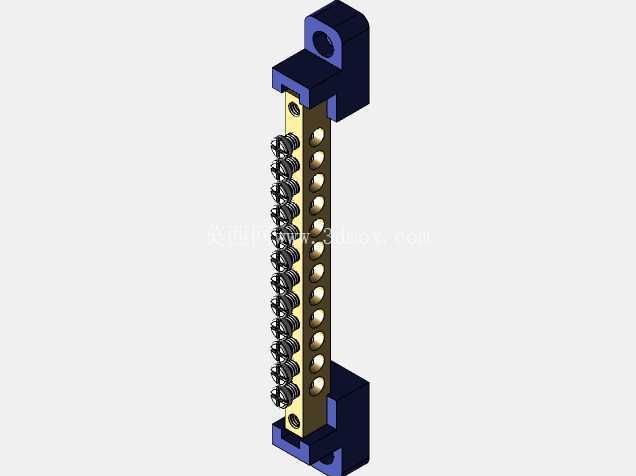

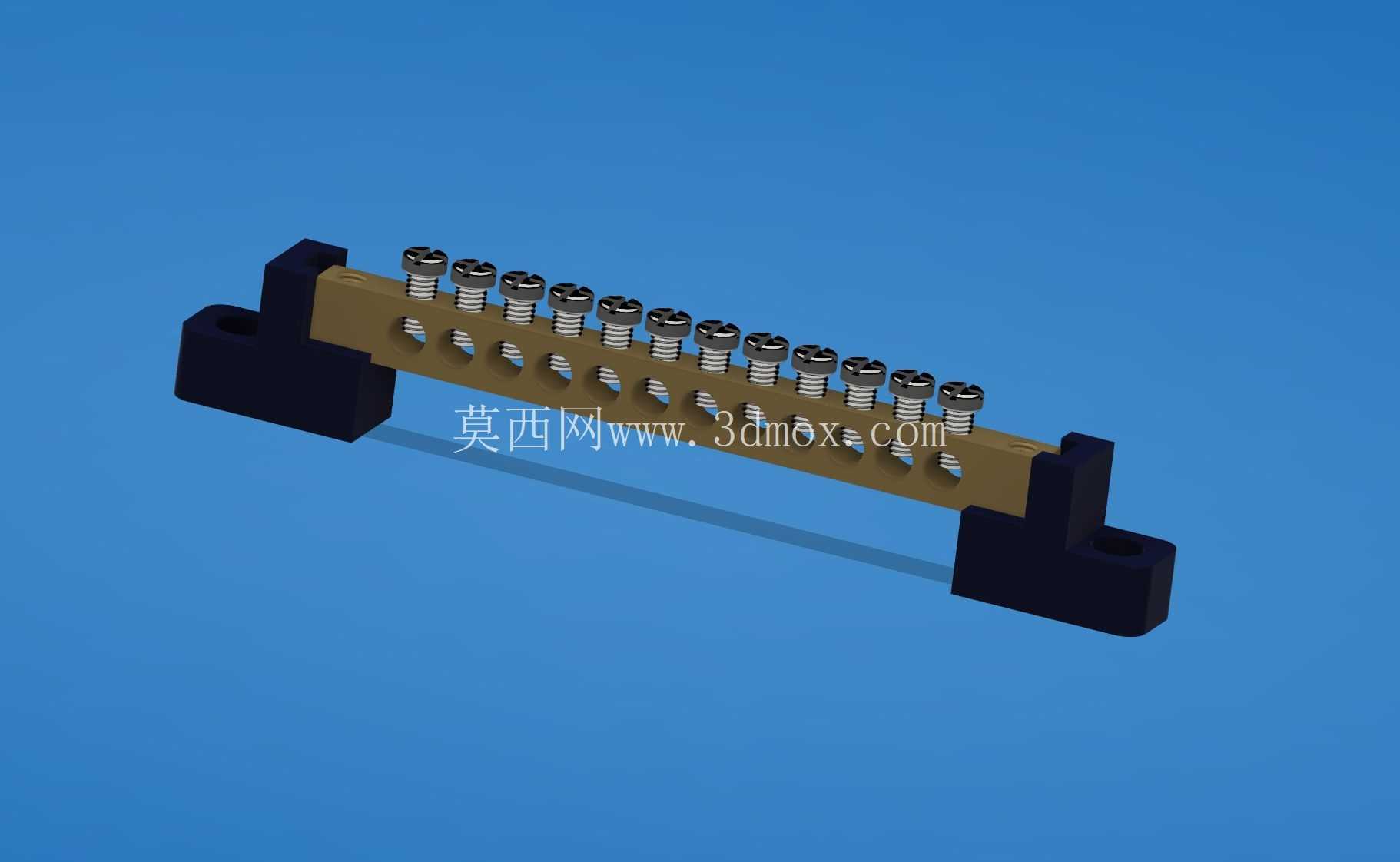

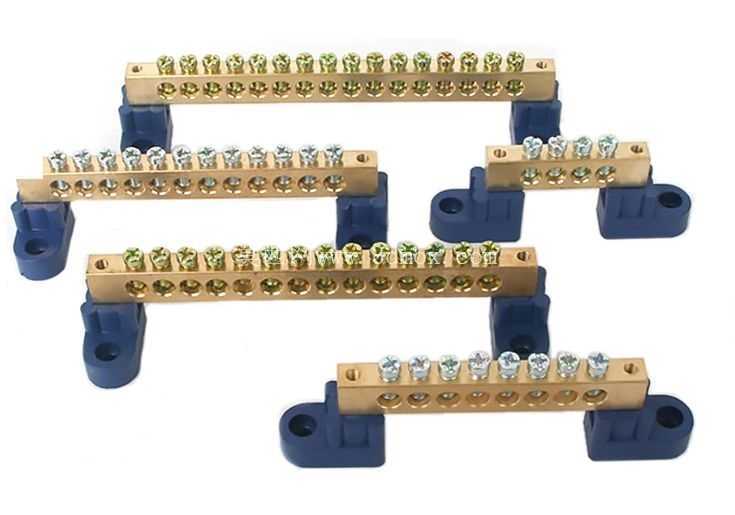

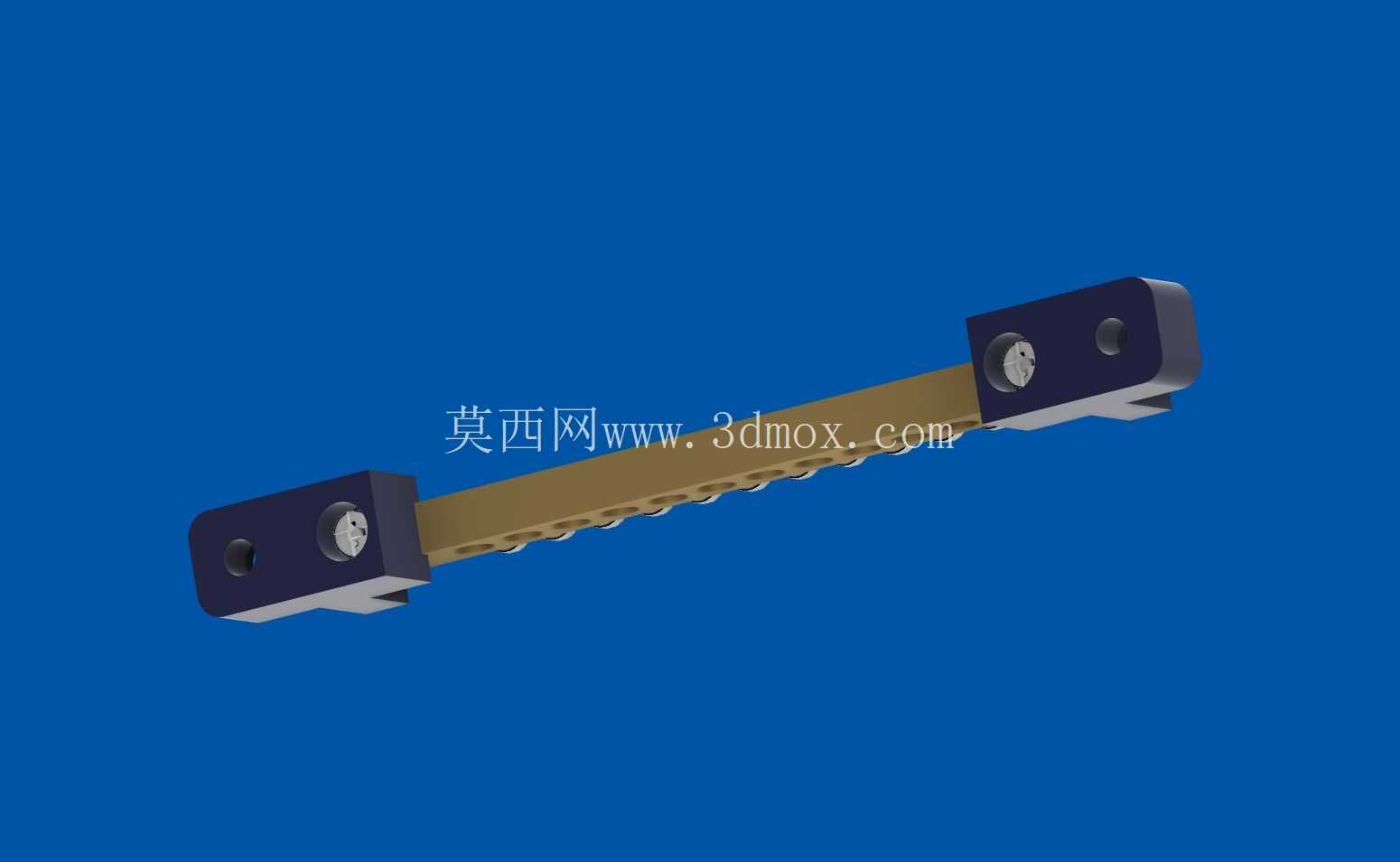

　　从实际使用的功能特性来看，这款端子排采用导电性能优异的黄铜作为基体材质，每一位接线位都配套独立的锁紧螺丝，导线剥头后插入接线孔，拧紧顶部螺丝即可实现导线与铜排的可靠压接，单一位点可满足常规多股软线或单股硬线的压接需求，接触电阻稳定，长期通流工况下的发热表现符合低压配电的相关要求。端子排两侧配置了加高的绝缘安装支座，支座采用高强度绝缘工程塑料材质，既能够将带电的铜基体与安装板面完全隔离，避免出现对地短路的风险，同时支座上预留的安装固定孔，可直接通过螺丝将整个端子排固定在电箱的安装导轨或者底板上，安装后铜排主体与安装面之间留有足够的安全爬电距离，满足低压电气设备的绝缘安全要求。

　　在设计思路的落地过程中，首先要考量的是孔位间距的一致性，十二位接线孔沿铜排长度方向等距排布，孔位中心距的公差控制在极小范围内，避免因孔距偏差导致相邻接线位的导线绝缘层互相挤压、磨损，长期使用后出现相间短路的隐患。其次是锁紧螺丝与接线孔的同轴度匹配，螺丝的下压行程需要精准设计，既要保证螺丝下压后能够充分压紧插入的导线，不会出现导线松脱的情况，又要避免螺丝行程过长顶穿铜排底部，导致铜排与安装支座之间出现绝缘破损。两侧的绝缘安装支座与铜排的配合采用嵌入式卡装结构，不需要额外的紧固件即可实现铜排与支座的可靠连接，装配工序简单，同时支座的受力结构经过优化，在拧紧安装固定螺丝时，不会出现支座开裂、变形的情况，能够承受日常安装、接线过程中的常规外力作用。

　　关于安装边界与外形尺寸的适配，这款端子排的整体长度根据十二位接线位的排布合理设定，宽度方向控制在紧凑的尺寸范围内，不会占用过多的电箱内部安装空间，适配市面上多数小型配电箱、电源变压器出线端的安装空间预留要求。安装支座的固定孔中心距经过标准化设计，能够兼容常规端子排的安装孔位尺寸，替换老旧端子排时不需要重新在安装板上打孔，可直接原位替换。铜排的截面尺寸经过通流能力核算，能够满足对应支路的额定载流要求，不会出现长期满负荷运行时铜排过热的问题。接线孔的孔径设计覆盖了常规配电场景下常用的导线线径范围，不需要额外转接即可完成不同线径导线的接驳作业。

　　在实际工程应用中，这类端子排往往需要在电箱内部长期处于带电运行状态，因此设计过程中还需要考虑不同环境温度下的材质稳定性，黄铜基体的抗蠕变性能、绝缘支座的抗老化性能都要匹配工业现场的使用环境，避免长期使用后出现螺丝锁紧力下降、绝缘材质脆化开裂的问题。每一个接线位的螺丝头部都采用标准槽型，适配常规的螺丝刀操作，接线作业时不需要特殊工具即可完成导线的压接与拆卸，日常运维过程中，运维人员可以快速识别每一位接线点对应的回路，调整线路时不需要拆解整个端子排，仅需松动对应位点的螺丝即可完成导线的更换或调整，大幅降低运维的时间成本。
