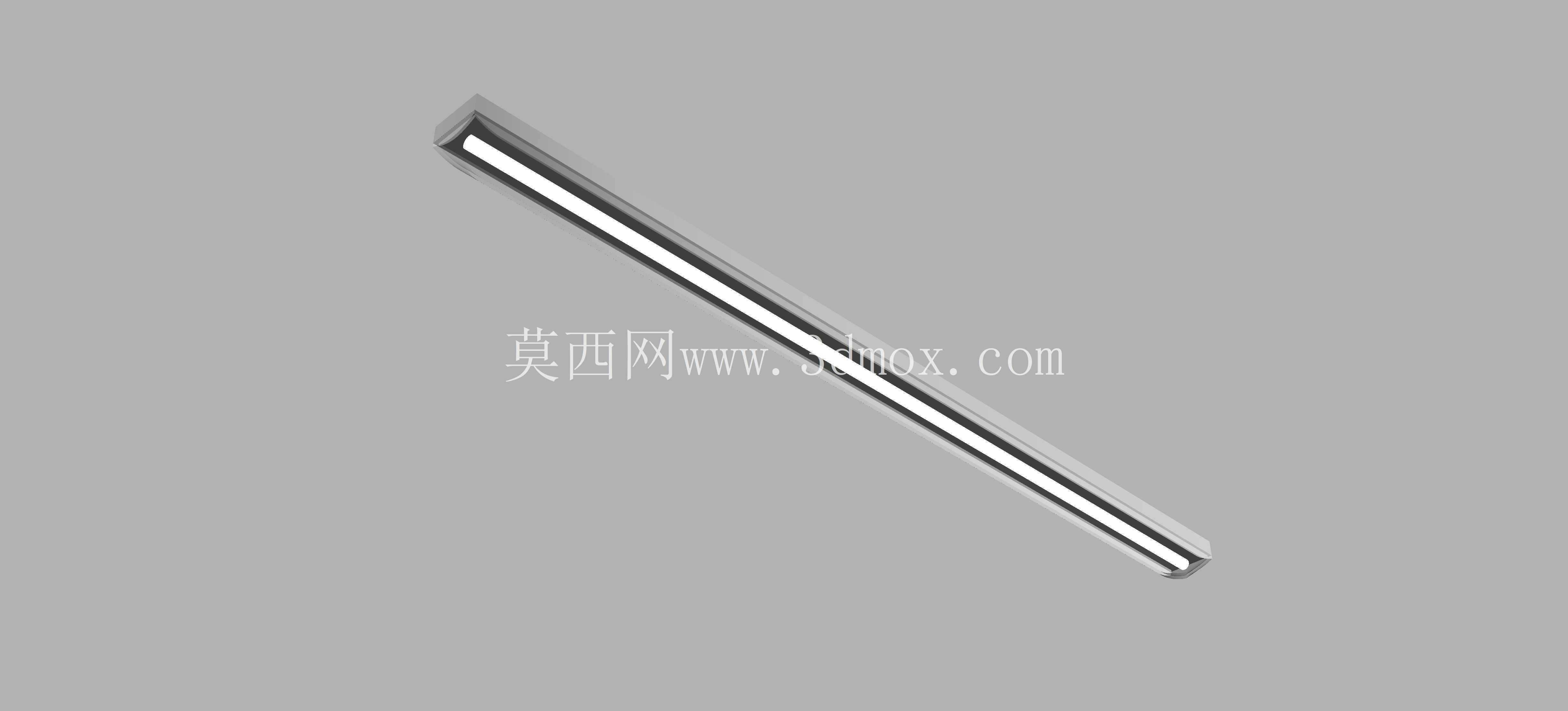

单根五英尺长条形LED照明灯具结构设计

　　这款长条形线性照明构件，核心适配工业厂房、仓储空间、地下停车区域的高位连续照明场景，也可用于商超通道、设备机房的长距离无暗区布光需求，区别于点光源的局部补光特性，单根5英尺的长度设计刚好匹配常规建筑模数下的吊顶龙骨间距，安装时无需额外裁切调整长度，能直接卡入标准T型龙骨槽位完成固定，大幅降低现场施工的调整工作量。从结构设计逻辑来看，整体采用一体化挤压铝型材作为主体承载外壳，型材截面做了等壁厚的圆弧过渡处理，既避免锐边在安装过程中划伤施工人员，也能让外壳形成连续的散热翅片效应，点亮时LED灯珠产生的热量可以通过铝型材外壳快速传导到周边空气中，不需要额外加装独立散热结构，控制整体重量的同时也减少了零部件数量，降低后期维护的备件复杂度。

　　发光面采用整面漫扩散PC罩，和铝型材壳体通过侧边的嵌入式卡槽完成装配，不需要额外打胶或者螺丝固定，装配时顺着型材长度方向滑入即可卡紧，PC罩表面做了微棱晶纹理处理，能把灯珠发出的点光源均匀打散成面光源输出，避免直视时产生眩光，适配长时间有人作业的区域照明要求，不会因为强光直射造成作业人员视觉疲劳。两端的端盖采用阻燃PC材质注塑成型，和铝型材端部通过卡扣结构配合，端盖上预留了标准的穿线孔位，既可以从端部进线完成硬线连接，也可以搭配专用的对接接头实现多根灯具的串联拼接，拼接时间距控制在5毫米以内，不会出现明显的暗区断点，满足长通道连续布光的使用需求。

　　安装边界方面，整灯的径向直径控制在较小尺寸，突出安装面的高度不到40毫米，即使在层高较低的空间安装也不会产生明显的压抑感，背部预留了两种安装结构的适配位，既可以搭配吊装卡扣实现吊杆悬挂安装，适配层高较高的厂房高位布光，也可以搭配弹片卡扣直接嵌入吊顶开孔完成嵌入式安装，适配办公区域、商超的集成吊顶安装需求。电气连接部分的结构做了防呆设计，公母对接插头的异形结构能避免施工时接反正负极，插头的防护等级达到IP40，能阻挡日常环境中的灰尘进入接插件内部，避免接触不良的问题。从实际使用的工况适配来看，整灯的结构强度能满足常规工业环境的使用要求，铝型材外壳的壁厚经过校核，在1米长度的悬空安装状态下，中部形变量不到1毫米，不会因为长期使用出现壳体弯曲变形导致的PC罩脱落、光源偏移问题。发光组件的排布沿着整灯长度方向等距布置，相邻灯珠的间距经过反复调整，配合扩散罩的透光率参数，在距离灯具1.5米的照射平面上，照度均匀度能达到0.8以上，不会出现两端亮中间暗或者明暗交替的斑马纹现象。

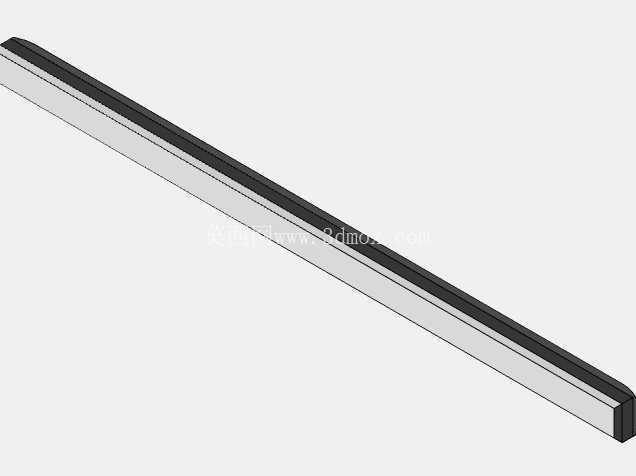

　　在做三维结构建模的时候，重点还原了铝型材的截面细节、卡槽的配合公差、端盖的卡扣结构以及安装卡扣的位置尺寸，所有配合面的公差都按照常规五金加工的精度要求设置，铝型材的挤压公差、PC件的注塑收缩率都在建模时做了预留，确保按照模型导出的加工图纸开模生产时，各部件能顺利完成装配，不会出现卡滞或者间隙过大的问题。另外建模时也考虑了整灯的配重平衡，吊装点的位置设置在整灯重心的正上方，吊装完成后灯具能保持水平状态，不会出现一端倾斜的问题，嵌入式安装的弹片弹力也经过核算，能牢牢卡在不同厚度的吊顶板材上，不会因为长期使用出现松动掉落的隐患。
