一英寸150磅级法兰连接控制阀结构

　　在石油化工、市政给排水、轻工制药等行业的流体输送管路上，1英寸150磅级的控制阀是小口径管路中做通断、节流调节的常用部件，这类阀件的安装场景多集中在装置区的支管段、公用工程分支管路，或是小型成套设备的流体进出端，用来匹配DN25通径的管线，适配Class150对应的压力等级工况，日常接触的介质多为常温清水、低腐蚀性工艺流体、压缩空气等，不会用于高温高压的严苛工况。做这类阀件的三维建模时，不需要完全复刻内部流道、阀芯密封副的所有细节，毕竟很多时候这类模型是用来做装置整体布局、管路干涉检查、设备装配占位用的，只要把外部安装尺寸、连接接口的参数做准确，就能满足工程设计阶段的使用需求。

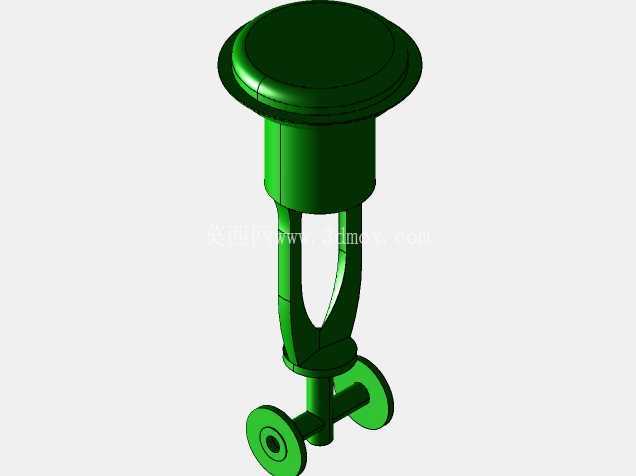

　　从结构上看，这个控制阀采用顶部直立式的执行机构安装结构，上部的圆形端盖是执行机构的防护外壳，下方的U型支架连接阀体与上部执行结构，既给阀杆的上下动作留出足够的运动空间，也能保证执行机构输出的推力沿着阀杆轴线垂直传递，避免侧向力导致阀杆卡涩。下部的阀体采用侧进底出？不对，是两个法兰接口呈直角布置？不对，看模型的下部是两个带法兰的接口呈垂直布局？哦不对，模型里下部是两个法兰接口，一个朝向侧方一个朝向下方？不对，仔细看结构，阀体下部的两个连接法兰，一个沿水平方向伸出，一个沿垂直向下方向？不对，不对，是角式结构？哦对，角式控制阀的结构，流体从水平方向的法兰接口进入，经过阀座节流后从垂直向下的法兰接口流出，这种角式结构的好处是在管路转角处安装可以省去一个弯头，减少管路的阻力损失，也能节省安装空间，特别适合在管路布局紧凑的撬装设备里使用。建模的时候首先要确认的就是法兰的连接尺寸，1英寸Class150的法兰是有统一标准的，法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径、密封面形式这些参数必须严格对应标准，不然做出来的模型在装配的时候会和管路法兰对不上，直接影响管路布置的准确性。

　　然后是整体的安装高度，从阀体底部法兰的密封面到顶部执行机构端盖的最高点的垂直距离，这个尺寸决定了管路安装时上方需要预留的操作、检修空间，要是这个尺寸做小了，后期现场安装的时候会出现上部空间不足，没法拆卸执行机构的问题。还有阀体两侧法兰的端面到阀杆轴线的距离，也就是法兰的伸出长度，这个尺寸关系到和相邻管路、设备的间距，避免和周边的管线、支架发生碰撞。设计这类简化模型的时候，不需要把内部的阀芯、阀杆、填料函这些细节都做出来，毕竟在做装置整体三维布局的时候，我们只需要阀件的外轮廓尺寸、接口位置和尺寸准确就够了，过于复杂的内部细节反而会增大整个装配体的文件体积，拖慢软件的运行速度，当然如果是做阀件本身的结构设计，那内部的每一个零件都需要细化，但这个模型的定位就是布局占位用的简化模型，所以重点保证外部安装边界的准确性就可以。在实际工程应用里，这类小口径的角式控制阀经常用在换热器的出口、泵的回流管路、小型反应釜的进料管路上，用来调节流量或者切断管路，因为角式结构的流路简单，不容易积存介质，也适合用在含有少量颗粒的流体工况，减少介质在阀腔内的沉积。建模的时候还要注意支架部分的结构，U型的支架要有足够的结构宽度，保证执行机构的连接强度，不能因为是简化模型就把支架做的过细，不然看起来不符合实际的结构比例，虽然是简化模型，但结构的比例要符合真实阀件的形态，让做管路设计的工程师一眼就能识别出这是什么类型的阀件，方便在装配的时候快速识别。

　　另外顶部的执行机构端盖是圆形的，直径要和支架的宽度匹配，真实的气动薄膜执行机构或者电动执行机构的顶部尺寸都是和支架尺寸配套的，不能出现头重脚轻或者头小身大的比例失调问题。还有法兰部分的细节，法兰的厚度、螺栓孔的位置都要符合标准，哪怕是简化模型，螺栓孔的数量也要做对，1英寸Class150的法兰是4个螺栓孔，均匀分布在法兰圆周上，这个细节不能错，不然在做管路装配检查的时候，会误以为法兰连接有问题。在做管路三维设计的时候，这类阀件的模型是管路元件库中必备的部件，准确的外轮廓和接口尺寸可以帮助设计师在设计阶段就检查出管路之间的碰撞、安装空间不足的问题，避免到现场安装的时候才发现问题，造成返工。很多新手在做这类阀件模型的时候，容易忽略安装边界的尺寸，只照着大概的外形画，结果做出来的模型和实际阀件尺寸差很多，导致整个管路布局的设计失去参考意义，所以做这类工程用的简化模型，核心就是抓准安装相关的关键尺寸，外形可以适当简化，但和安装、连接相关的尺寸必须准确，这样的模型在实际设计工作中才是有用的，而不是一个看起来像但没法用的外观模型。
