2A额定电流230-400V微型断路器结构

　　在低压配电系统的终端回路设计中，这类额定电流2A、适配230-400V电压等级的微型断路器，是小功率负载回路里最常用的保护元件，常见于工业控制柜内的信号回路、仪表供电回路、小型传感器配电支路，也会出现在民用建筑里的照明小功率分支、弱电设备前端保护场景，核心作用是在回路出现过载电流、短路故障时快速切断电路，避免故障扩大烧毁后端精密设备，同时防止线路过热引发电气安全隐患。

　　从结构设计逻辑来看，这款断路器采用了模数化的壳体布局，整体外形适配标准DIN导轨安装的尺寸边界，宽度对应标准1P模数的安装空间，壳体采用阻燃热固性塑料作为主体外壳，能在分断故障电弧时耐受内部高温冲击，不会出现壳体熔融击穿的问题。进出线端采用压线式接线端子，端子旁设计了防误触的绝缘挡板，接线完成后可遮挡带电金属部分，降低运维人员操作时的触电风险。操作手柄突出于壳体正面，手柄的行程与内部脱扣机构的动作行程精准匹配，合闸时手柄处于向上位置，分闸及故障脱扣时手柄处于向下位置，运维人员可直接通过手柄位置判断回路通断状态，无需额外加装位置指示装置。

　　内部功能结构上，这款产品集成了双金属片过载脱扣与电磁瞬时脱扣两套机构，当回路出现长时间过载，电流超过额定值但未达到短路阈值时，双金属片受热弯曲推动脱扣杆动作，延时切断电路，匹配小功率负载的启动电流特性，避免正常启动时误跳闸；当回路出现短路故障，电流瞬间达到额定值数倍以上时，电磁线圈产生的吸力直接驱动衔铁动作，瞬时推动脱扣机构完成分断，分断时间控制在毫秒级，快速切断故障电流。灭弧室设置在触头分断位置的侧方，采用多栅片灭弧结构，能在触头分断产生电弧时快速将电弧切割成多段短弧，快速冷却熄灭电弧，避免电弧持续灼烧触头导致接触失效。

　　在安装适配性设计上，壳体背部集成了标准导轨卡扣，卡扣带有弹性锁紧结构，安装时只需将断路器对准导轨按压即可完成固定，拆卸时用螺丝刀撬动卡扣的解锁拨片即可快速取下，无需额外紧固件，能大幅提升柜内元件的装配效率。壳体侧面设计了拼装卡槽，可与同模数的隔离开关、漏电附件、辅助触点模块直接拼装组合，扩展出漏电保护、信号反馈等附加功能，无需额外改动安装空间。接线端子的压线范围适配常规配电用的1.5-4平方毫米铜芯导线，端子螺丝采用防滑脱设计，拧松时不会从端子座内脱落，避免现场接线时螺丝掉落遗失。

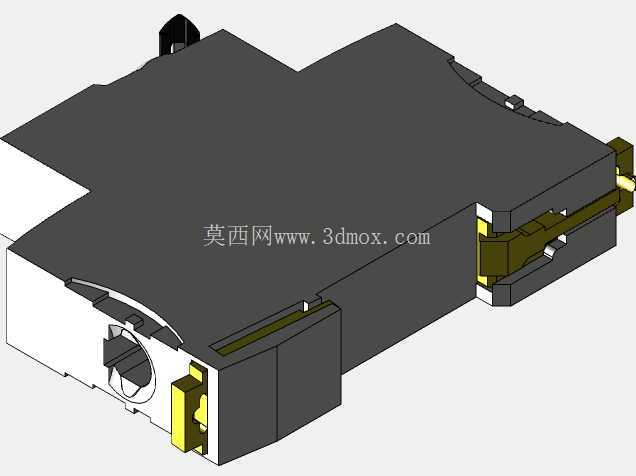

　　从三维建模的细节还原来看，模型完整呈现了断路器的外部装配关系，包括壳体的拼接缝位置、手柄的转动限位结构、接线端子的金属嵌件位置、导轨卡扣的弹性结构特征，同时还原了内部触头、脱扣机构的相对位置关系，可直接用于低压配电柜的布局装配干涉检查，也能作为电气元件库的标准模型，用于配电系统三维布线设计时的空间占位参考，帮助设计人员提前确认柜内元件排布的安全间隙，避免实际装配时出现元件与线槽、导线干涉的问题。在实际选型应用中，这类2A规格的断路器主要适配额定功率不超过800W的交流负载，选型时需要匹配后端负载的启动电流特性，对于容性、感性这类启动电流偏大的小功率负载，需要核对脱扣曲线是否匹配，避免正常启动过程中断路器误动作，同时安装时需要预留足够的散热空间，多台断路器并排拼装时要根据环境温度适当降容使用，保证长期工作时的温升在标准允许范围内。
