推拉式快速压紧夹具三维结构设计

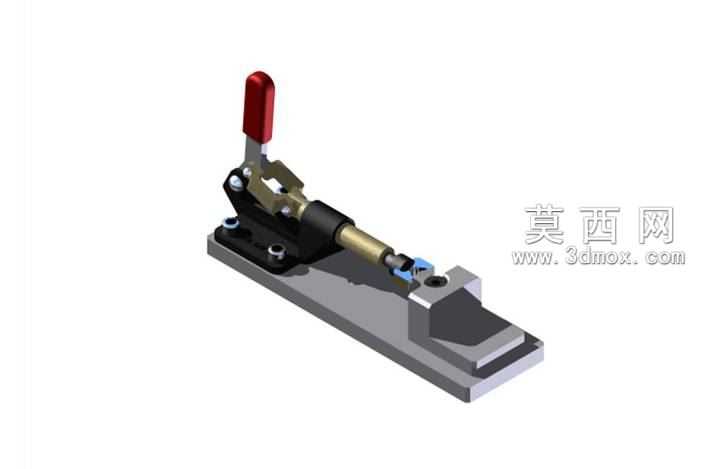

本模型为车间生产场景常用的推拉式快速夹具体，整体采用三维参数化建模方式完成，建模过程严格遵循机械加工工装的实际尺寸比例，完整还原了快速夹具的全部功能结构。模型从底座部分开始搭建，底座采用带安装孔的平板式结构，预留的四个沉头安装孔可直接通过螺栓将夹具固定在工装台面或设备机架上，保证夹具使用过程中的结构稳定性。操作端设计了带防滑纹理的红色绝缘操作手柄，手柄与杠杆驱动臂采用铰接连接，杠杆机构通过转轴与底座支座相连，铰接处均预留了标准销轴的装配间隙，还原真实机构的转动自由度。驱动部分采用直线滑移的推杆结构，推杆与杠杆机构通过联动块连接，可将手柄扳动的旋转力矩转化为推杆的直线轴向推力，推杆前端设计了可更换的压紧头，压紧头与前端定位挡块配合，可实现对工件的快速顶紧定位。模型各部件的材质区分清晰，底座、杠杆臂、推杆、定位挡块等金属结构件采用钢材材质渲染，表面做发黑氧化的哑光金属质感处理，操作手柄采用红色酚醛塑料材质，表面做细微的磨砂纹理还原真实握感，铰接销轴、安装螺栓等标准件做镀锌亮面金属质感区分，不同材质的光影反射参数经过反复调试，渲染效果贴近真实工业产品的视觉表现。设计过程中充分考虑了快速夹具的操作逻辑，手柄扳动到锁止位置时，杠杆机构刚好越过死点位置，可在无额外外力锁紧的情况下保持稳定的夹紧力，避免加工过程中工件松脱，手柄抬起时即可快速松开工件，满足生产线快速装夹的效率需求。整体结构无冗余设计，所有零部件均可实现独立拆解，完整还原了手动快速夹具的装配关系与运动逻辑，可直接用于工装设计参考、机构原理演示以及生产现场的夹具选型参考，适配焊接加工、铆接加工、装配工位、物流周转等多个场景的工件装夹固定需求。
