老式杠杆式弹簧安全阀三维结构设计

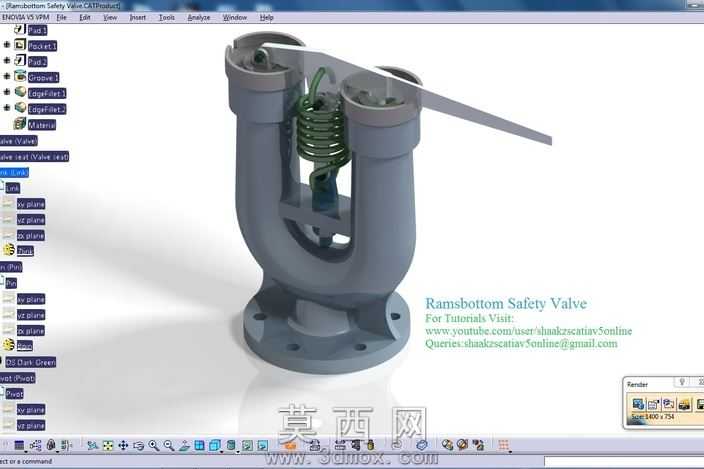

本作品为复刻早期工业应用的Ramsbottom式杠杆弹簧安全阀三维建模成果，建模过程严格遵循老式安全阀的真实结构比例，完整还原了该类阀门的全部核心构件。建模阶段首先完成底部法兰基座的特征绘制，通过拉伸、阵列命令生成带螺栓孔的法兰连接结构，保证基座与锅炉管道的对接尺寸符合早期工业阀门的通用标准；随后构建U型阀身主体，采用对称建模思路完成两侧支撑臂的曲面过渡，保证阀身内腔的流道轮廓平滑无棱角，还原早期铸件的厚重质感。核心泄压组件部分，精准还原了中央螺旋弹簧的建模，通过螺旋线扫描生成弹簧实体，匹配弹簧上下端的压板与阀芯连接结构，还原弹簧预紧力的作用路径；杠杆释放机构采用实体拉伸与倒角命令完成长杠杆、铰接销轴的建模，准确还原杠杆与阀身顶部铰接点的位置关系，以及杠杆末端延伸的操作手柄结构，完整呈现该类阀门通过杠杆手动释放泄压、弹簧自动复位的动作逻辑。材质渲染阶段，为阀身、法兰等铸件部分赋予深灰色铸铁材质，添加细微的铸造颗粒纹理还原老式工业铸件的表面质感；弹簧部分赋予弹簧钢的金属哑光材质，杠杆销轴等运动部件赋予亮面金属材质，区分不同构件的材质属性；渲染过程中添加柔和的环境光，突出构件之间的装配间隙与结构层次，清晰展示内部弹簧与阀芯的装配关系。设计思路上完整还原该类安全阀的工作逻辑：正常工况下弹簧提供预紧力压住阀芯，保证锅炉腔体密封；当内部蒸汽压力超过阈值时，蒸汽推力克服弹簧预紧力顶起阀芯实现泄压；操作人员也可通过扳动顶部杠杆手动强制抬起阀芯完成泄压操作，建模时特意保留了阀身外侧的结构特征，还原早期阀门无外壳包覆、核心构件外露的设计特点，所有铰接位置、弹簧安装槽、阀芯密封面的结构都做了精准还原，可直观展示该类老式安全阀的装配关系与工作原理，完整呈现19世纪工业锅炉安全阀的典型结构特征。
